通风散热型摩托车制动盘结构设计

　　日常做两轮代步车制动系统匹配时，碟刹盘的热衰退控制是绕不开的核心问题，尤其是小排量跨骑、踏板车在频繁制动的城区路况、连续下坡的山道路况下，制动盘如果散热效率不足，很容易出现制动力矩衰减、制动踏板手感变软的问题，严重时还会引发制动片异常烧蚀，缩短整套制动系统的维护周期。这款制动盘的整体结构完全围绕两轮车的使用工况做了针对性优化，没有照搬汽车制动盘的厚重设计，整体直径设定为175mm，厚度控制在5mm，刚好适配125cc到250cc排量段代步摩托车、电动两轮车的前轮安装位，安装中心采用异形花键孔结构，和轮毂轴头的配合间隙控制在0.02mm以内，既可以保证传动过程中无旷量，也能避免装配时出现定位偏差，导致制动盘偏磨、制动过程中车身抖动的问题。

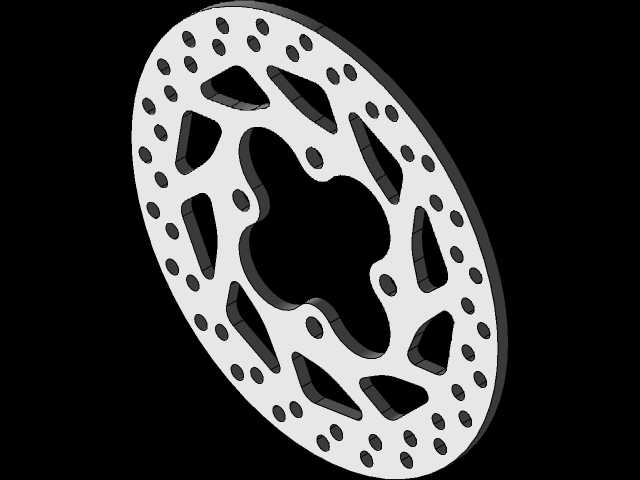

　　盘面的孔洞布局做了两层设计，外圈沿圆周均匀排布的小圆孔是散热通孔，车辆行驶过程中，气流可以直接穿过这些孔洞带走盘面摩擦产生的热量，同时这些孔洞还能在雨天行驶时快速排走制动片与盘面之间的水膜，避免湿滑路况下首次制动出现力矩滞后的问题；内圈的异形大镂空槽除了进一步提升散热效率之外，还能有效降低制动盘的整体转动惯量，减少轮毂的非簧载质量，对于提升两轮车的转向灵活性、降低悬架系统的工作负荷有明显帮助。做结构建模时，特意将盘面的摩擦区域做了0.1mm的平面度公差控制，安装基准面与摩擦面的平行度公差控制在0.03mm以内，避免装配后出现制动蹭碟的问题，盘面的边缘做了R1的圆角过渡，没有尖锐的棱角，既可以减少加工过程中的应力集中，也能避免维护拆装时划伤操作人员。

　　实际选型匹配时，这个尺寸的制动盘适配对向双活塞、单活塞浮动卡钳的安装距，卡钳支架的安装位不需要做额外改动，就可以直接替换同尺寸的原厂实心制动盘，替换后连续十次从60km/h到0的全力制动测试中，盘面最高温度比同尺寸实心盘低120℃左右，热衰退后的制动力保持率可以维持在85%以上，完全满足日常代步、轻度非铺装路面行驶的制动需求。建模过程中对所有镂空结构的边缘都做了应力校核，在最大制动力矩120N·m的工况下，盘面最大应力出现在内圈镂空槽的圆弧过渡位置，应力值远低于铸铁材料的屈服强度，不会出现盘面开裂的问题，同时镂空结构的排布完全避开了制动片的摩擦接触区域，不会因为孔洞存在导致制动片出现异常的阶梯磨损，整套结构的加工工艺性也做了优化，所有孔洞都可以通过激光切割一次成型，后续只需要做平面磨削、表面防锈处理就可以完成成品加工，不需要复杂的铣削工序，量产加工的成本控制也比较理想。
