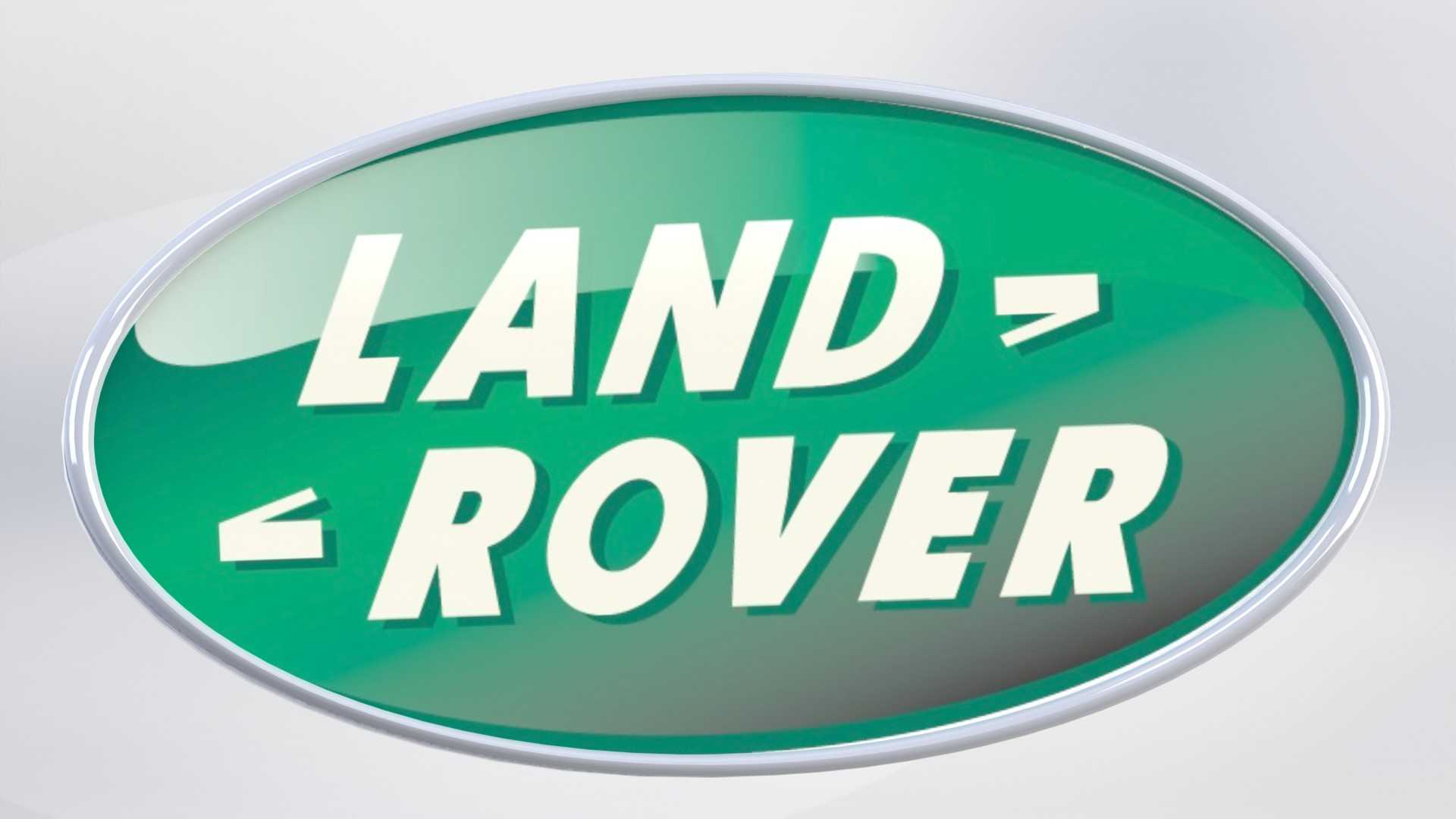

路虎品牌标识立体结构设计方案

　　在整车外饰件的开发流程中，车头标识的结构设计往往是容易被忽略但直接影响品牌感知的细节，这款路虎品牌标识的三维结构，完全围绕量产装车的实际需求搭建，覆盖了从前期造型匹配到后期安装适配的全流程工程要点。不同于平面印刷的标识，立体车标需要同时兼顾视觉辨识度、安装可靠性、环境耐候性多重要求，建模过程中首先对标识的分层结构做了拆解：最外层的镀铬包边采用圆弧过渡的曲面设计，边缘做了R0.8的倒圆角处理，既避免装车后尖锐边角造成的磕碰风险，也能在车辆行驶过程中减少气流冲刷带来的风噪，同时镀铬层的附着面预留了0.15mm的工艺余量，适配后续真空镀膜的加工公差，避免镀层堆积造成的边缘轮廓模糊。标识主体的绿色填充区域做了微弧面的抬升设计，

　　比外围镀铬边低1.2mm，形成自然的视觉层次，表面的哑光纹理参数匹配整车外饰的哑光饰件光泽度，在强光下不会产生过度反光干扰对向驾驶员视线，同时绿色区域的背面预留了均匀分布的定位柱，柱高根据安装位置的翼子板/中网厚度做了适配，柱根位置做了加强筋结构，避免低温环境下卡扣受力断裂。中间的LAND-ROVER立体字做了0.9mm的凸起高度，字体边缘做了微小的倒角处理，既保证触摸时的立体触感，也不会因为凸起过高在洗车过程中被高压水枪冲脱，字体与绿色基底的连接位置做了一体化的曲面过渡，没有拼接缝隙，避免长期使用后积灰藏污难以清理。从安装边界来看，这款标识的整体外轮廓为椭圆结构，长轴尺寸适配路虎现有车型的中网安装位预留空间，

　　短轴尺寸与周边的格栅饰条比例协调，不会出现标识过大遮挡进气格栅有效通风面积，或是过小导致视觉上品牌识别度不足的问题。安装方式上采用背面3M胶加定位柱的双重固定结构，定位柱与车身上的安装孔采用间隙配合，装配时可以快速定位，避免胶层粘贴时出现偏移，胶层粘贴区域做了网格状的微凸纹理，提升胶层与标识背面的接触附着力，在高温暴晒、低温严寒、雨水冲刷的复杂工况下都能保证固定可靠性，不会出现标识脱落的问题。在建模的曲面处理上，所有曲面都做了G2连续的曲率匹配，避免后续模具加工时出现曲面褶皱，导致量产件表面出现光影不顺的问题，标识的壁厚控制在2.5mm，整体采用ABS材质注塑成型的工艺适配，壁厚均匀无突变，避免注塑过程中出现缩痕、翘曲的缺陷，

　　不同结构的连接处都做了均匀的壁厚过渡，不会出现应力集中的位置，提升零件的抗冲击能力，在车辆行驶过程中遇到飞石撞击时不会出现碎裂。从应用场景来看，这款标识不仅可以适配整车出厂时的前中网、尾门安装需求，也可以作为售后替换件、改装件的结构参考，建模时预留的结构余量可以适配不同年款车型的安装位尺寸差，不需要额外做结构修改就能完成装配。不同于仅做外观展示的视觉模型，这款三维结构完全从工程落地的角度出发，每一处曲面、每一个安装结构都对应实际生产、装配、使用中的具体需求，没有冗余的设计结构，也没有遗漏必要的工艺细节，结构工程师拿到模型后可以直接对接模具开模，不需要再做大量的结构修正，外饰设计师也可以直接将模型导入整车装配环境，验证标识与周边外饰件的匹配效果，调整安装位置的视觉协调性。
