交错立柱式双层壁挂置物架结构设计

　　这款壁挂置物架的结构设计完全围绕墙面小空间收纳需求展开，适配家庭书房、客厅边角、工作室工具墙等多种墙面安装场景，可用来摆放书籍、小型装饰摆件、常用手工工具等轻量化物品，无需占用地面空间，对于小户型、工位边角这类局促空间的利用率提升效果明显。从结构受力逻辑来看，整体采用垂直立柱与水平层板交错插接的无额外复杂连接件思路，垂直支撑件选用1.625英寸厚度的胡桃木实木板材，安装时直接通过膨胀螺栓固定于建筑墙面，固定点位需提前借助螺栓探测器定位墙内龙骨或实心墙体位置，避免在空心砖、石膏板无加强区域安装导致承重失效。两块垂直支撑板的安装间距设定为48英寸，这个尺寸既匹配常规住宅墙面龙骨的通用间距，

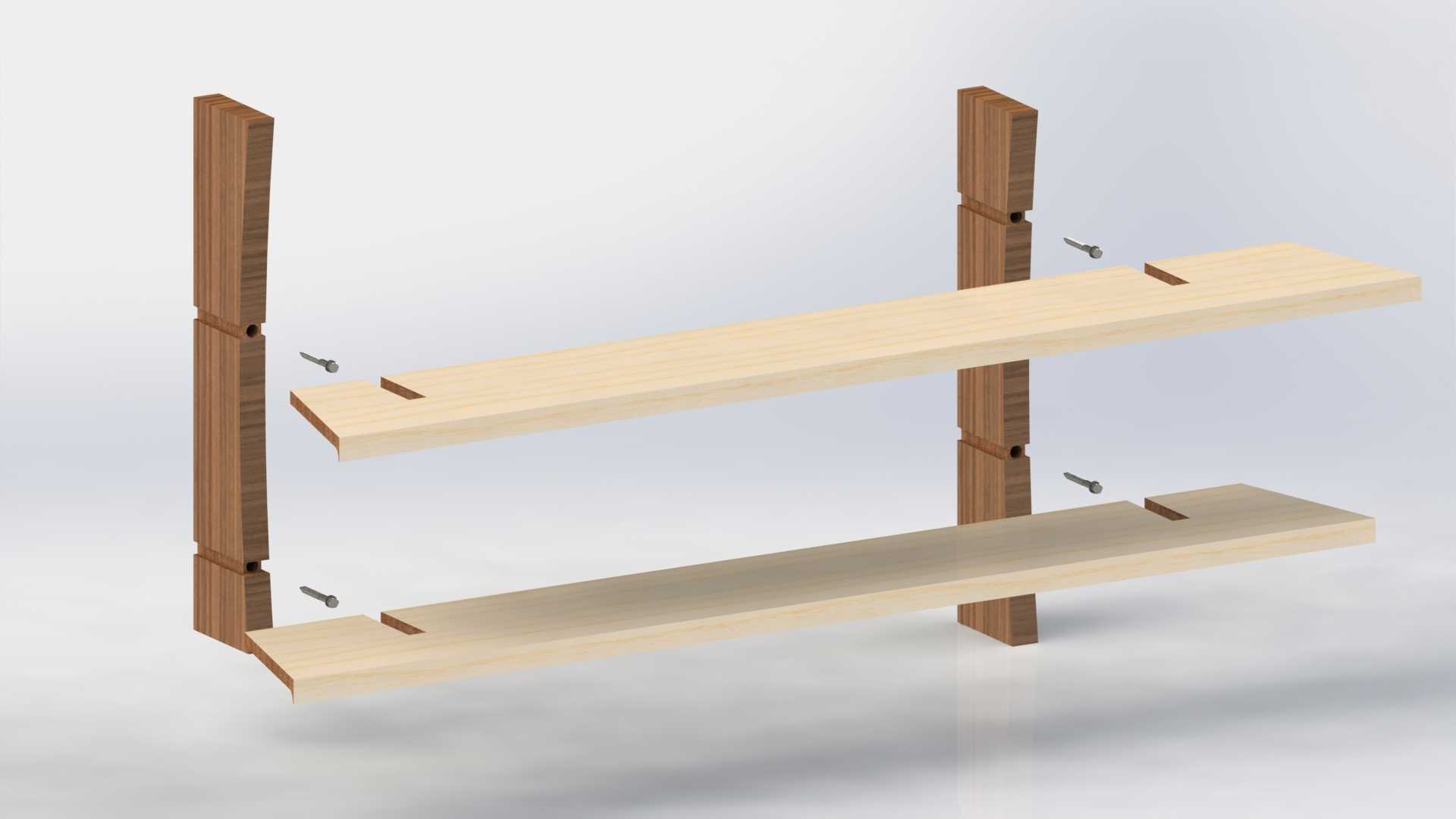

　　也能保证层板跨度处于实木板材的合理承重挠度范围内，避免层板长期承重出现下弯变形。水平层板采用与立柱同材质的实木板材加工，层板与立柱的连接采用开槽插接结构，层板端部加工出对应厚度的插榫，直接滑入立柱预开的插槽内即可完成定位，插槽深度覆盖4个加粗的螺栓头部，这部分螺栓是整个结构中唯一的金属固件，既承担立柱与墙面的固定作用，也通过螺栓头部的凸起结构对层板插榫形成竖向限位，避免层板受载后从插槽内滑脱，不需要额外的角码、螺丝外露，整体外观更简洁统一。立柱与层板采用交错排布的布局，两块层板分别向立柱两侧延伸，这种非对称布局一方面可以平衡单侧加载带来的倾覆力矩，降低固定螺栓受到的侧向拉力，另一方面也能形成错落的视觉效果，

　　适配不同尺寸物品的摆放需求，靠上的层板可放置更高的摆件，靠下的层板可摆放较薄的书籍或常用工具。护墙板部分的结构做了简化处理，所有板材的裁切都可以通过手持切割工具完成，不需要大型木工加工设备，普通DIY用户也能按照加工尺寸完成裁切组装，层板边缘做了轻微的倒角处理，避免尖锐边角磕碰划伤，安装完成后层板呈现出悬浮于墙面的视觉效果，实际承重能力可满足日常家居置物需求，即使放置满层的书籍类重物，结构也不会出现松动变形。安装边界方面，需要注意墙面固定点的承重能力，单块层板的额定承重不超过15kg，避免放置过重的金属件、大型摆件导致结构失效，安装时需保证两块垂直立柱的水平度与垂直度，插槽的加工精度需要控制在0.1mm以内，

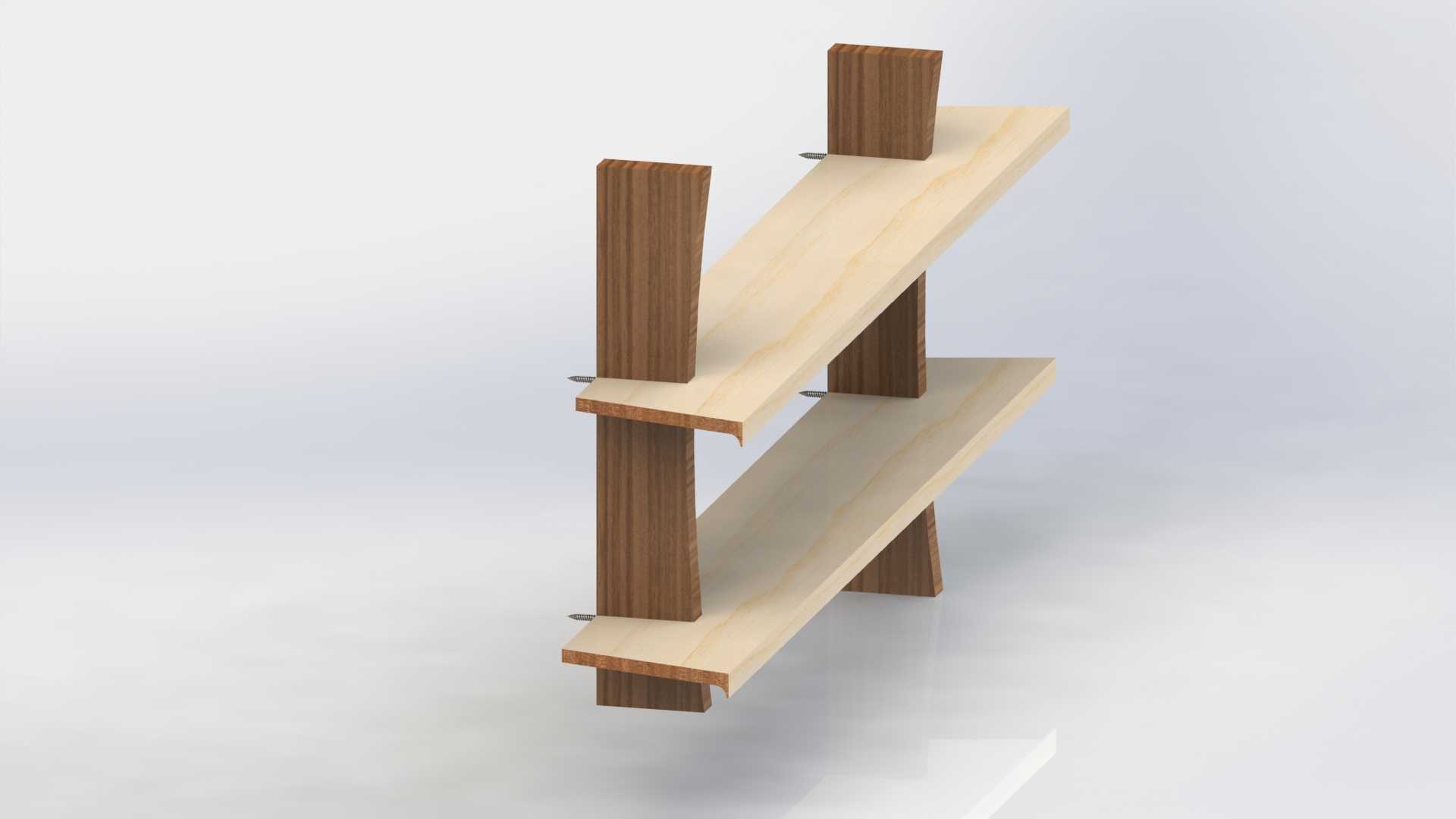

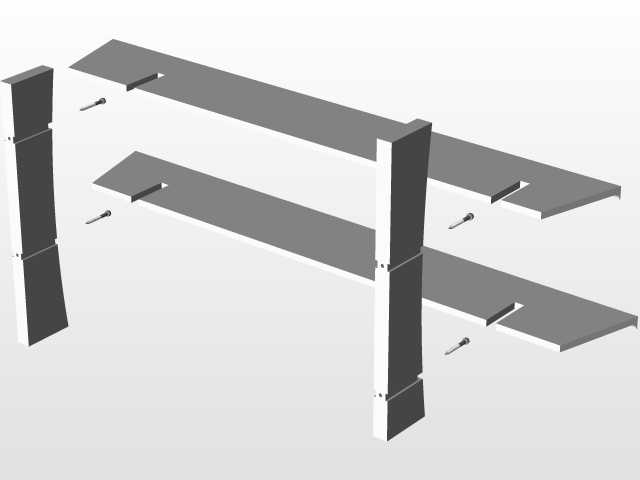

　　保证层板插接后不会出现晃动，插榫与插槽的配合采用过渡配合，安装时可借助木锤轻敲就位，不需要额外涂胶，后期如果需要调整层板高度，也可以重新在立柱上开槽更换层板位置，结构的可改造性较强。从三维建模的角度来看，整个结构的零件数量极少，仅包含2件垂直立柱、2件水平层板、4件固定螺栓，没有复杂的曲面特征，所有特征都是规则的拉伸、切除特征，建模时只需要准确控制插槽的位置尺寸、层板插榫的厚度尺寸，保证装配时的配合精度即可，装配过程不需要复杂的配合约束，通过重合、同轴心约束即可完成整体装配，渲染时可以通过调整木材纹理方向、材质粗糙度还原实木的真实质感，也可以根据需求更换层板材质为金属、复合板材，适配不同的装修风格。
