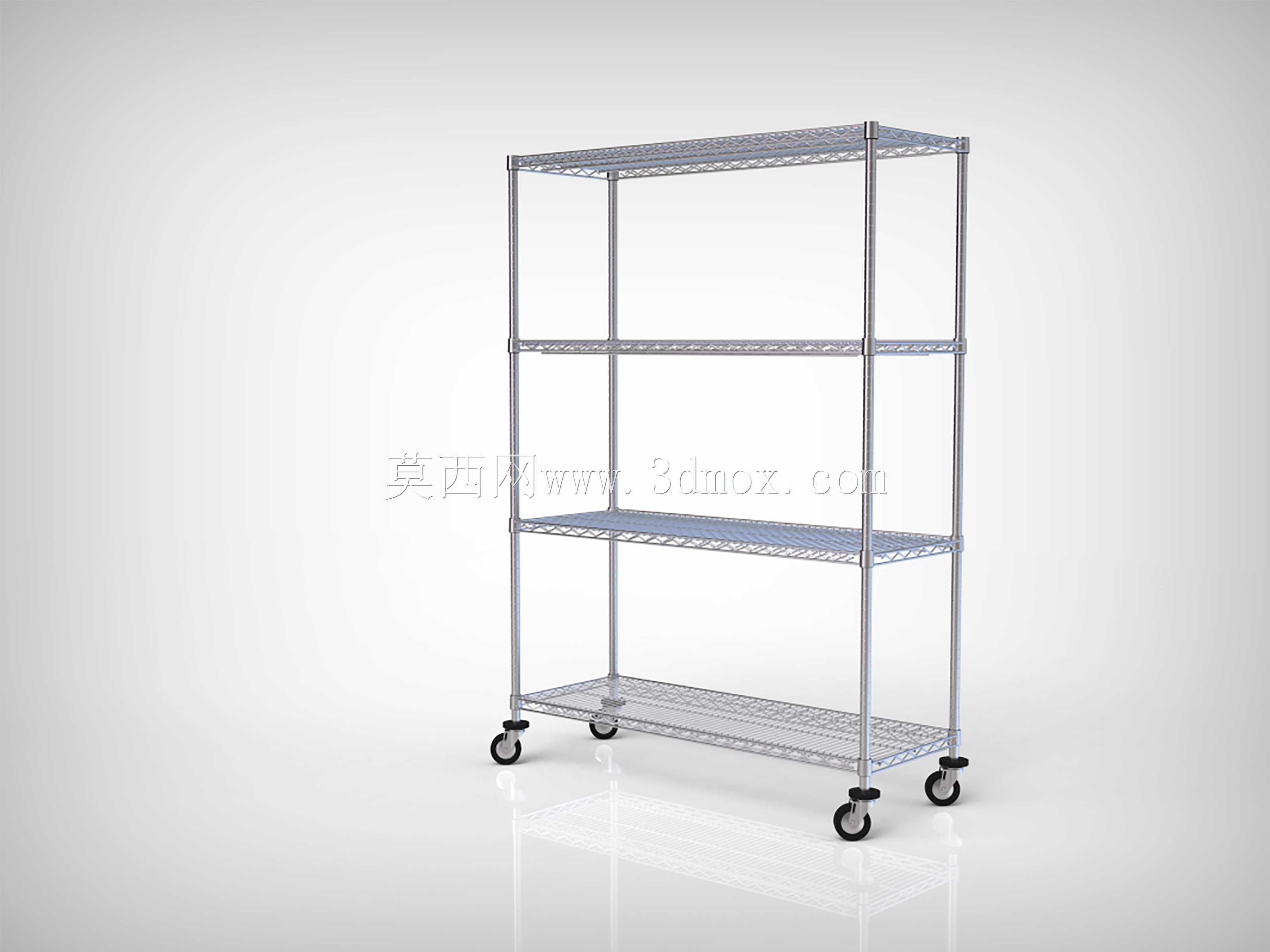

四层带脚轮可移动金属线网置物货架

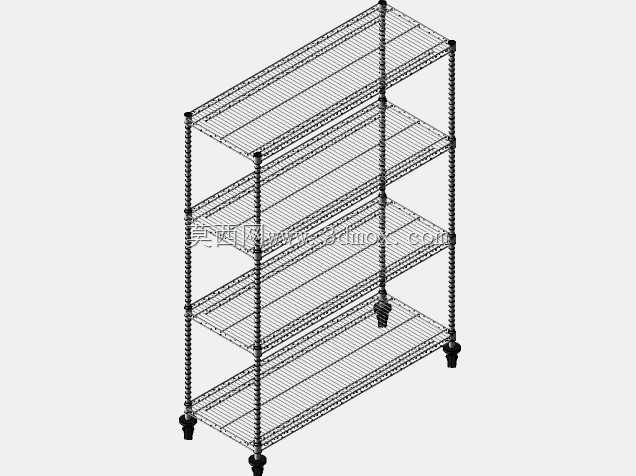

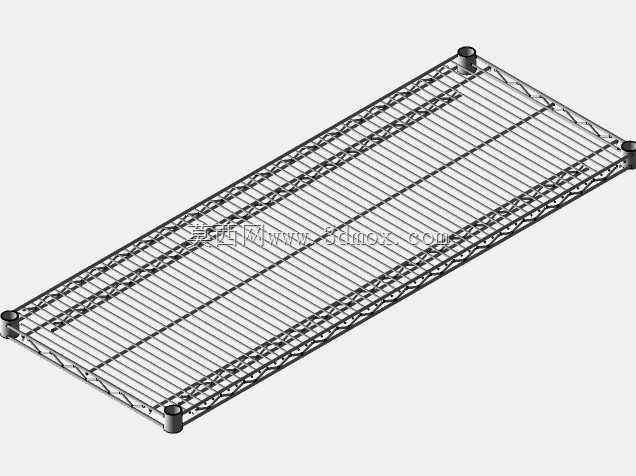

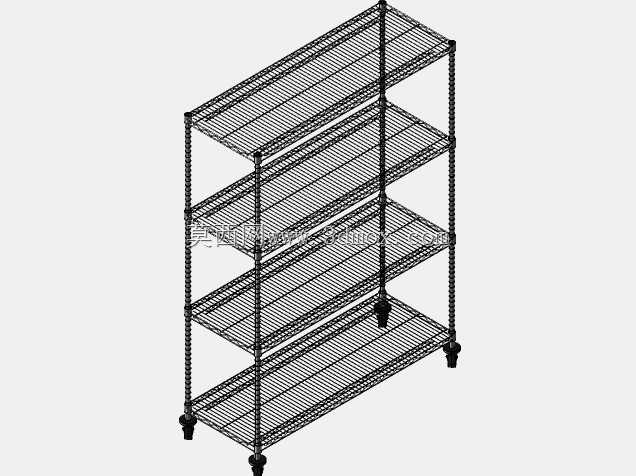

　　这类线网结构的移动置物架，在生产车间的物料周转、运维工区的工具暂存、实验室的耗材分类存放场景里普及率极高，和固定式层板货架相比，带脚轮的设计让整架可以根据作业动线灵活调整位置，不需要额外借助搬运设备，单人就能推动移位，适配需要频繁调整工位布局的作业场景。整架采用四层线网层板设计，层板为金属丝交错焊接的网面结构，和实心层板相比，网面的镂空结构不会积灰，也不会积存洒落的液体碎屑，日常清洁维护的工作量更低，同时网面的通透特性不会遮挡视线，站在架体侧面就能快速识别各层存放的物料，找件效率比实心层板架高不少。架体的支撑立柱采用等距卡槽设计，层板的固定卡扣可以直接卡入卡槽完成固定，不需要额外的紧固件，

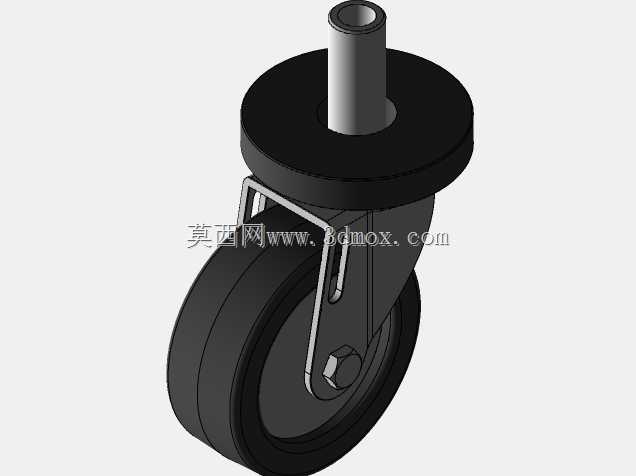

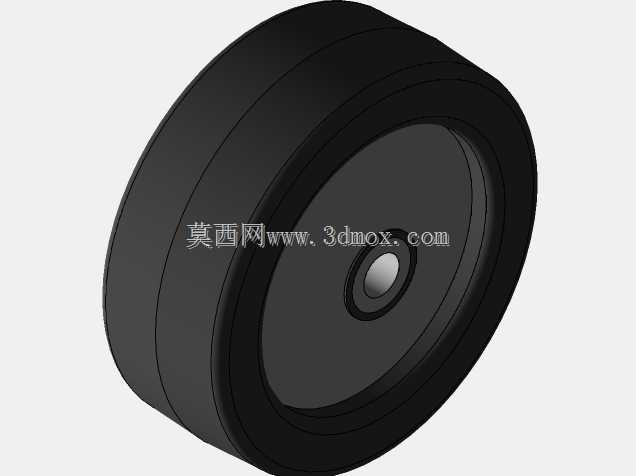

　　调整层间距的时候只需要把卡扣卡到对应高度的卡槽里就能完成，不需要拆装整架，能根据存放物料的高度灵活调整每层的净空，比如存放较高的工装件时可以把对应位置的层板间距调大，存放小型零散零件时可以缩小层间距，充分利用架体的垂直存放空间。底部配置的四个脚轮里，两个为带刹车的万向轮，两个为定向轮，正常推移时定向轮负责导向，万向轮负责转向，推移到指定位置后踩下万向轮的刹车踏板，就能把整架牢牢固定在地面，不会因为地面轻微倾斜或者误碰出现移位，脚轮的轮面采用软质聚氨酯材质，在环氧地坪、瓷砖地面上推移时不会刮伤地面，也不会产生过大的推移噪音，适配对噪音控制有要求的室内作业场景。整架的外形尺寸为48英寸宽、18英寸深、68英寸高，

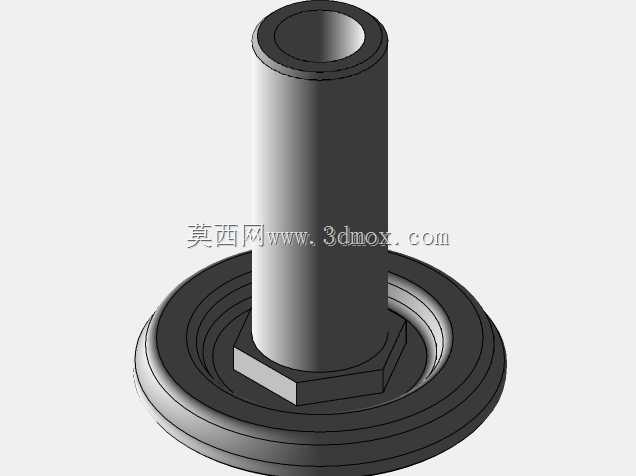

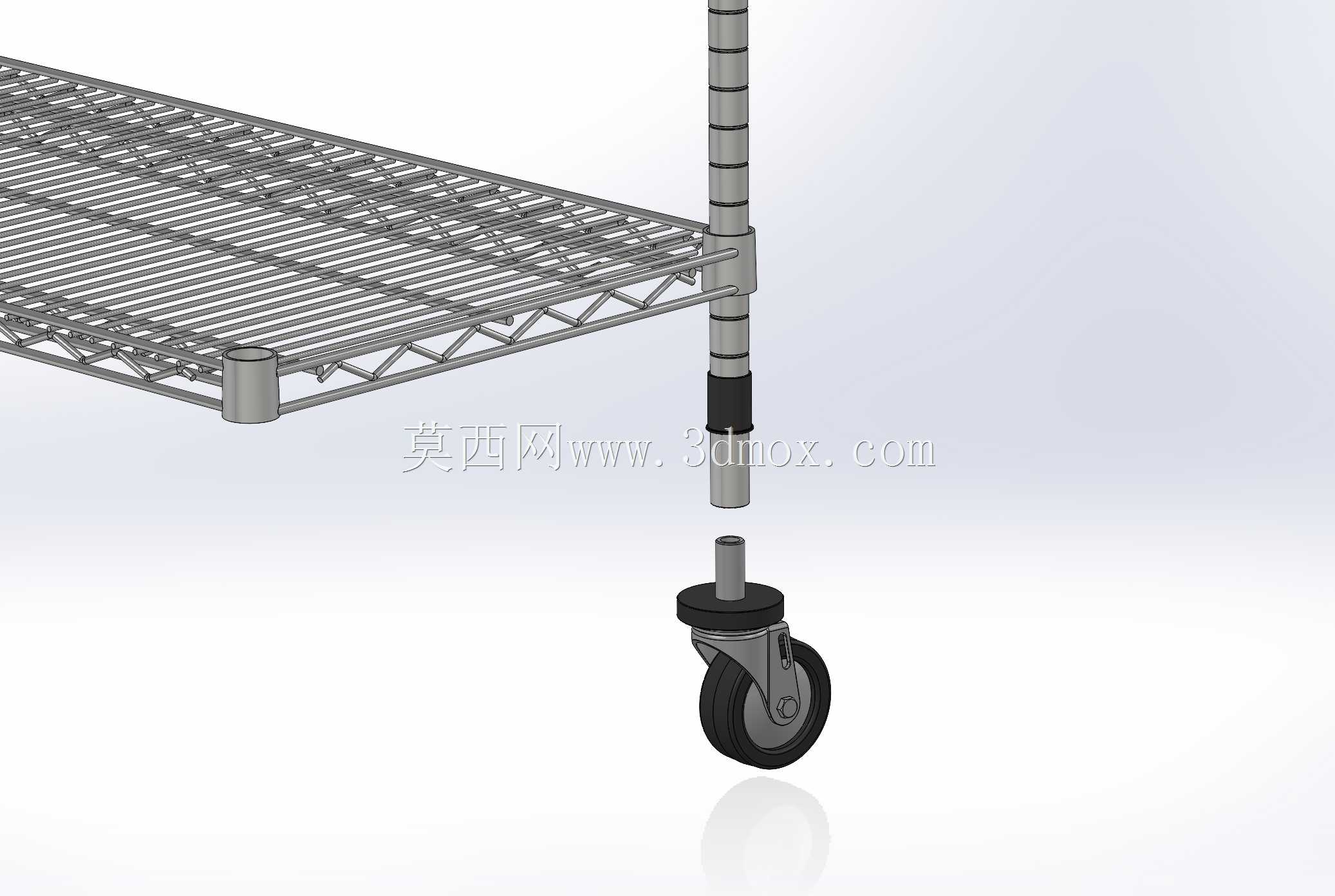

　　换算为公制尺寸大概是1219mm宽、457mm深、1727mm高，安装时不需要预留额外的固定安装空间，只要地面平整就能直接放置使用，架体的深度尺寸控制在457mm，单侧取料时手臂可以轻松够到层板最内侧的物料，不需要探身进入架体内部，取放物料的操作便利性更好。设计建模时，线网层板的焊接位置需要做应力释放处理，避免长期承重后网面出现下凹变形，立柱的卡槽冲压精度需要控制在±0.5mm以内，保证四个角的卡扣能同时卡入卡槽，避免层板出现倾斜；脚轮和立柱底部的连接采用插杆式结构，插杆和立柱底孔的配合间隙控制在0.2mm以内，既方便脚轮的拆装更换，也不会因为间隙过大导致架体推移时出现晃动。这类架体的单层层板承重通常在100-150kg左右，

　　整架承重不超过400kg，适合存放中小型的工具、耗材、半成品零件，不适合存放超重的大型工件，选型时需要根据实际存放物料的重量匹配对应的层板丝径，丝径越粗层板的承重能力越强。在三维建模过程中，线网层板的网格可以采用阵列特征快速生成，不需要逐个绘制每根金属丝，立柱的卡槽可以采用拉伸切除加线性阵列的方式完成，脚轮部分可以根据实际选型的样本尺寸建模，保证安装接口和立柱底部的连接尺寸匹配，整体装配完成后需要验证层板调整到不同高度时，层板和立柱之间不会出现干涉，脚轮旋转时不会和立柱底部的支撑结构产生碰撞，推移过程中整架的重心在四个脚轮的支撑范围内，不会出现侧翻风险。
