带瞄准结构的折叠式腕托弹弓结构设计

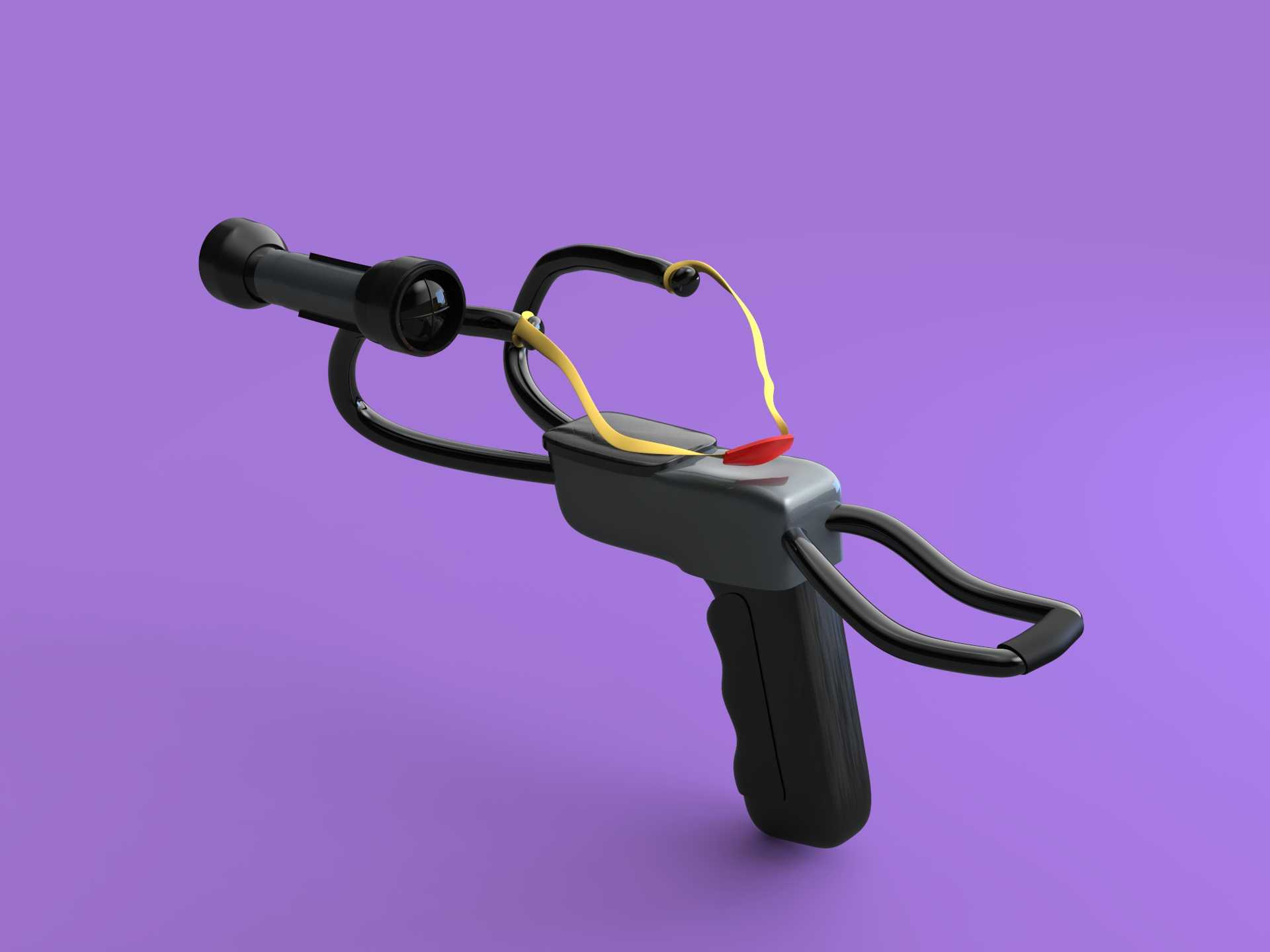

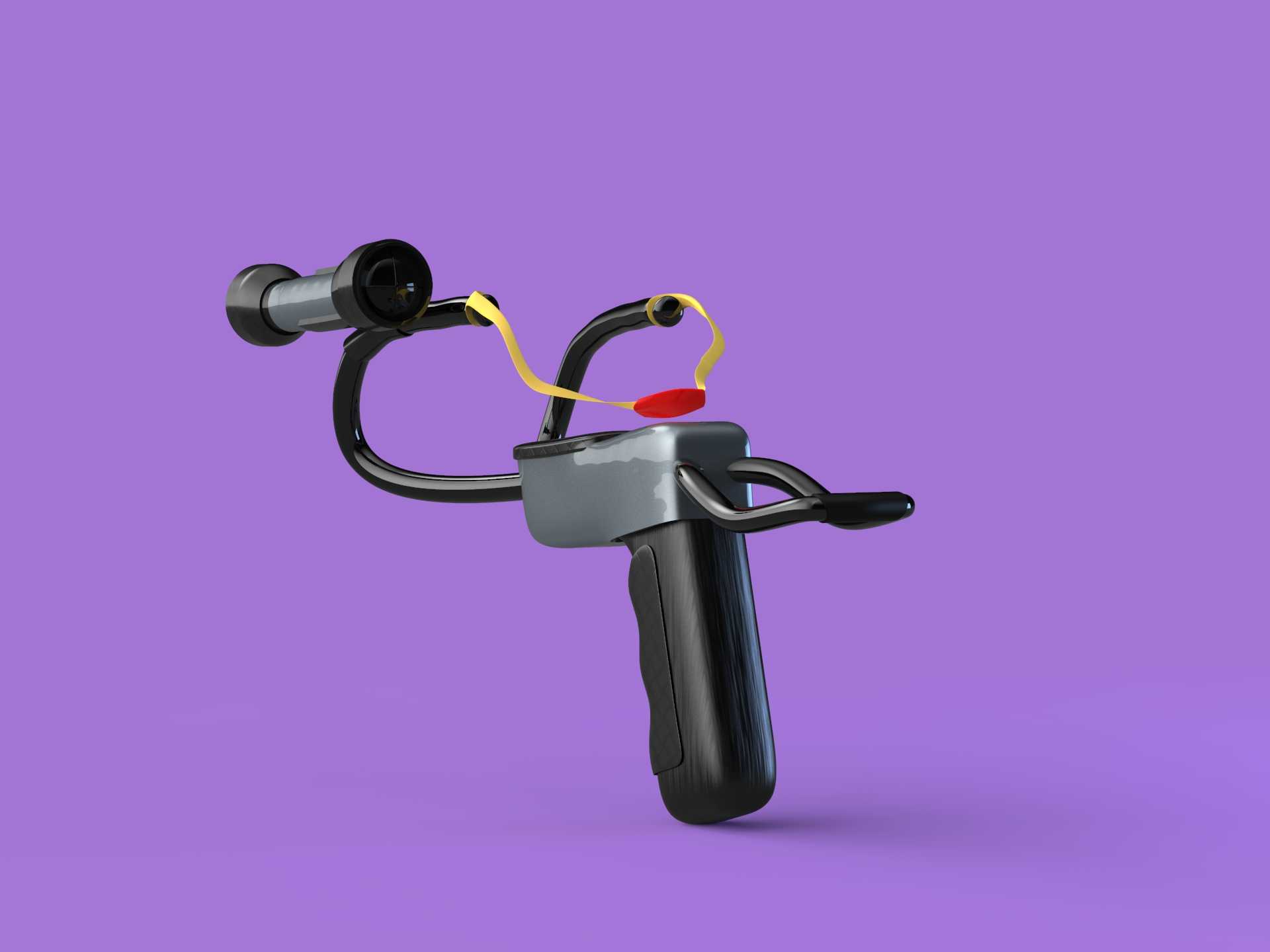

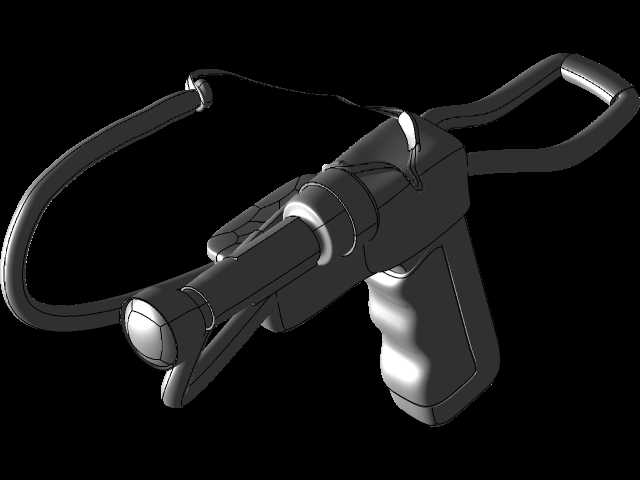

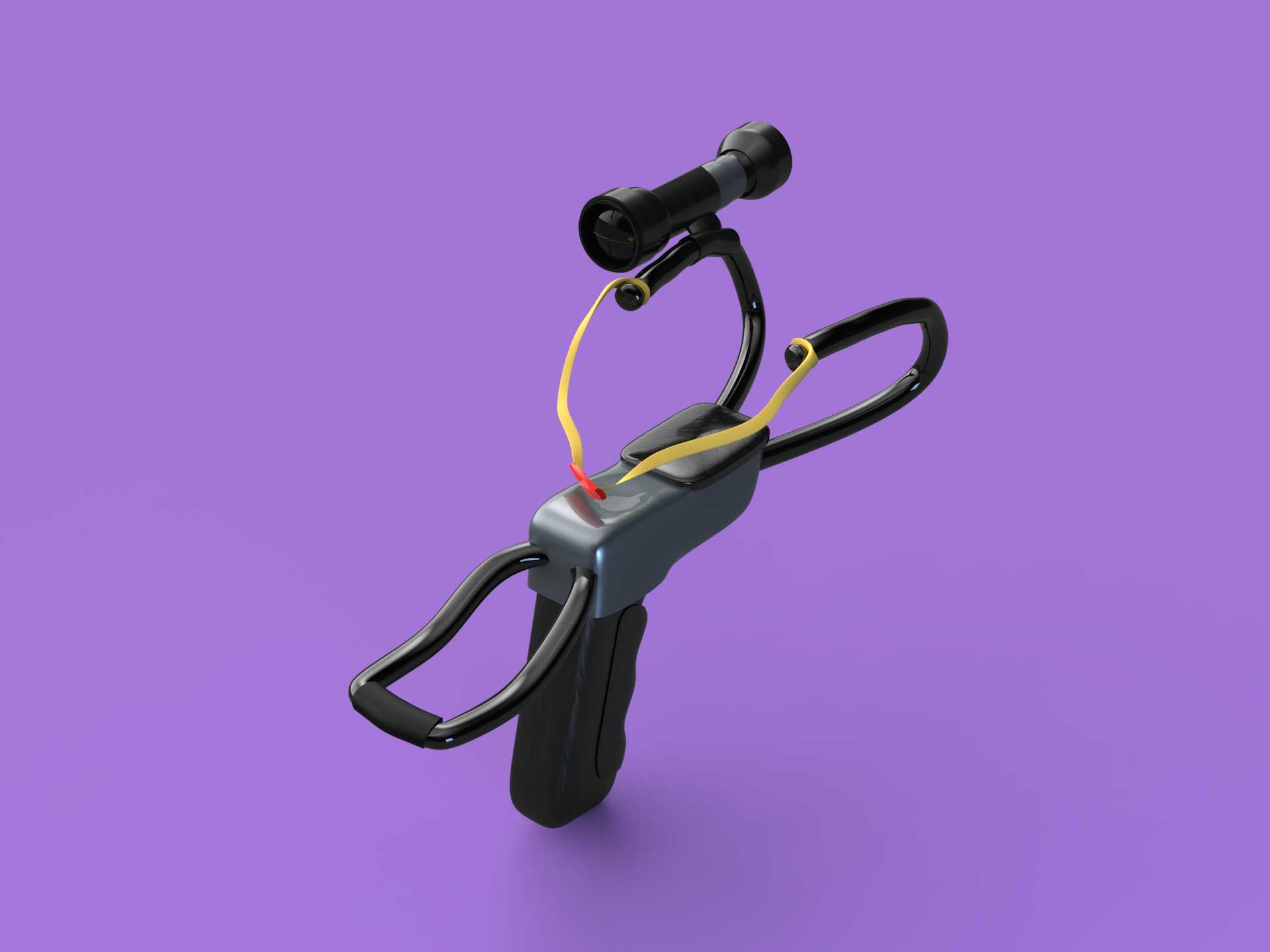

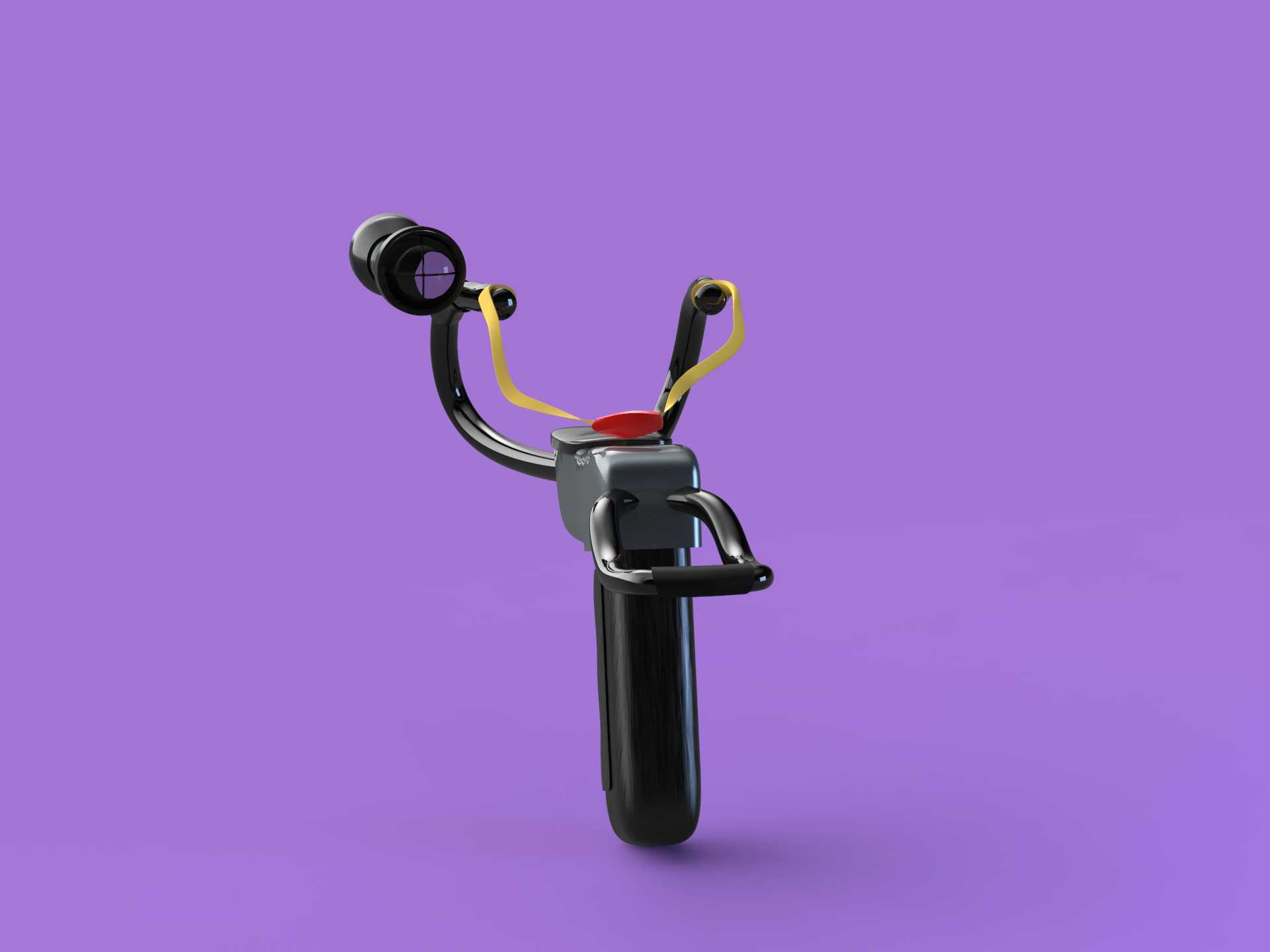

　　这款弹射类器材的结构设计，首先从实际使用的握持稳定性需求切入，腕托部分采用可折叠的弧形金属弯臂结构，展开后能贴合小臂外侧轮廓，将发射时的后坐力分散至小臂区域，避免传统直柄弹弓仅靠手指握持导致的发力偏移问题，折叠状态下弯臂可贴合握把侧面收纳，整体收纳尺寸控制在18cm以内，可放入常规工具包或户外腰包的侧袋中，满足便携携带的使用需求。握把主体采用分段式 ergonomic 曲面设计，握持区域做了防滑纹理处理，材质选用高强度工程塑料搭配内部金属嵌件，既保证整体结构强度，又能控制整体重量在300g以内，长时间握持不会产生明显的负重疲劳感。上方的瞄准模块采用独立的快拆式安装结构，通过燕尾槽与弓架主体连接，

　　可根据使用需求更换不同倍率的瞄准镜或者机械瞄具，瞄准基线高度经过反复调校，与皮筋拉伸后的弹道落点形成匹配的补偿角度，在10米以内的常用使用距离下，无需复杂计算即可实现较为精准的瞄准。弓架的两个弓臂采用高弹性弹簧钢材质一体弯折成型，弓臂末端做了圆滑的皮筋固定挂点，挂点处做了圆角处理避免长期使用磨损皮筋，皮筋采用扁皮筋组设计，通过皮兜处的定位结构保证弹丸发射时的居中位置，减少弹道偏差。在功能设计上，这款弹弓还预留了功能拓展接口，握把底部可加装战术手电或者激光指示器，满足弱光环境下的使用需求，弓架与握把的连接部位做了阻尼转轴结构，调整弓臂角度时可提供清晰的档位反馈，不同使用者可根据自己的握持习惯调整弓臂的张开角度，适配不同的拉距需求。

　　从结构强度校核的角度来看，弓臂部分做了有限元受力分析，在皮筋最大拉力15kg的工况下，弓臂的最大形变量控制在0.2mm以内，不会因为长期反复拉伸出现金属疲劳变形的问题，握把内部的金属嵌件贯穿整个握持区域，将弓臂传递的拉力均匀分散到整个握把结构上，避免应力集中导致的握把开裂问题。皮筋的固定结构采用快拆式压片设计，更换皮筋时无需借助额外工具，徒手即可完成皮筋的拆卸与安装，压片表面做了滚花处理，增大与皮筋的摩擦力，避免发射过程中皮筋滑脱。腕托部分的折叠转轴采用不锈钢销轴搭配阻尼垫片，展开后可自动锁止，不会因为发射时的后坐力出现意外折叠的情况，收纳时按下侧面的解锁按钮即可将腕托折叠贴合握把，操作逻辑简单，单手即可完成展开与收纳的动作。

　　从实际使用场景来看，这款弹弓除了作为休闲射击器材使用外，其结构设计思路也可拓展应用到户外求生装备领域，搭配对应的功能附件可实现近距离信号发射、小型绳索抛投等功能，整体结构没有多余的复杂零件，拆解维护难度低，常规使用场景下仅需定期清理转轴处的灰尘、涂抹少量润滑脂即可保证结构动作顺畅。瞄准模块的安装位置做了下沉式设计，避免瞄准镜突出弓架过多导致的携带剐蹭问题，瞄准镜的调节旋钮做了防护胶圈包裹，防止户外使用时磕碰导致的瞄准点偏移。皮兜部分采用超纤材质，双面做了防滑压纹，夹持弹丸时不会出现打滑的情况，皮兜的中心位置做了定位凹点，使用者装弹时可通过触感快速找到弹丸的居中位置，提升装弹速度。整体结构的装配公差控制在0.1mm以内，各个活动部件的动作间隙均匀，不会出现松旷或者卡滞的问题，金属部件表面做了哑光喷塑处理，既提升了金属部件的防锈能力，又避免亮面金属反光影响使用时的隐蔽性。
