螺旋流线型冠军奖杯工艺造型设计

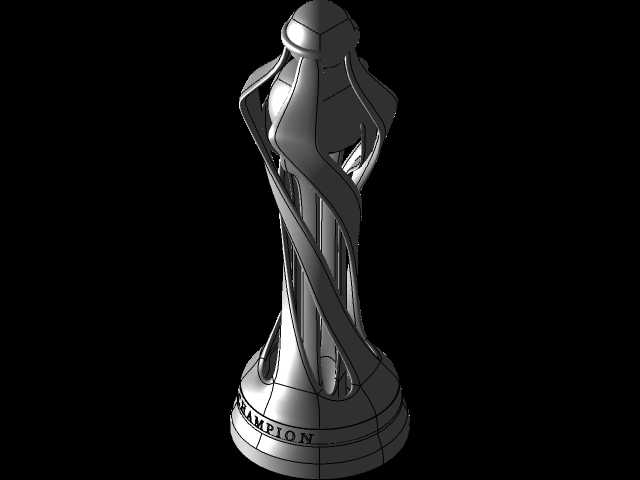

　　该奖杯造型采用多组螺旋上升的曲面支撑结构作为主体承力框架，从底部圆形基座向上逐步收束后再向外舒展，整体形成包裹中心透明饰件的笼式结构，在结构设计上兼顾视觉张力与实体加工的可行性。底部基座为带倒角的圆台形态，基座上部预留环形嵌槽用于安装标识饰带，嵌槽深度控制在1.2mm，适配常规丝印或金属铭牌粘贴的安装需求，基座底面做平面度处理，可直接放置于平面展台、颁奖台或荣誉陈列柜中，无需额外固定结构，放置接触面积足够保障摆放稳定性，常规触碰下不会出现倾翻问题。

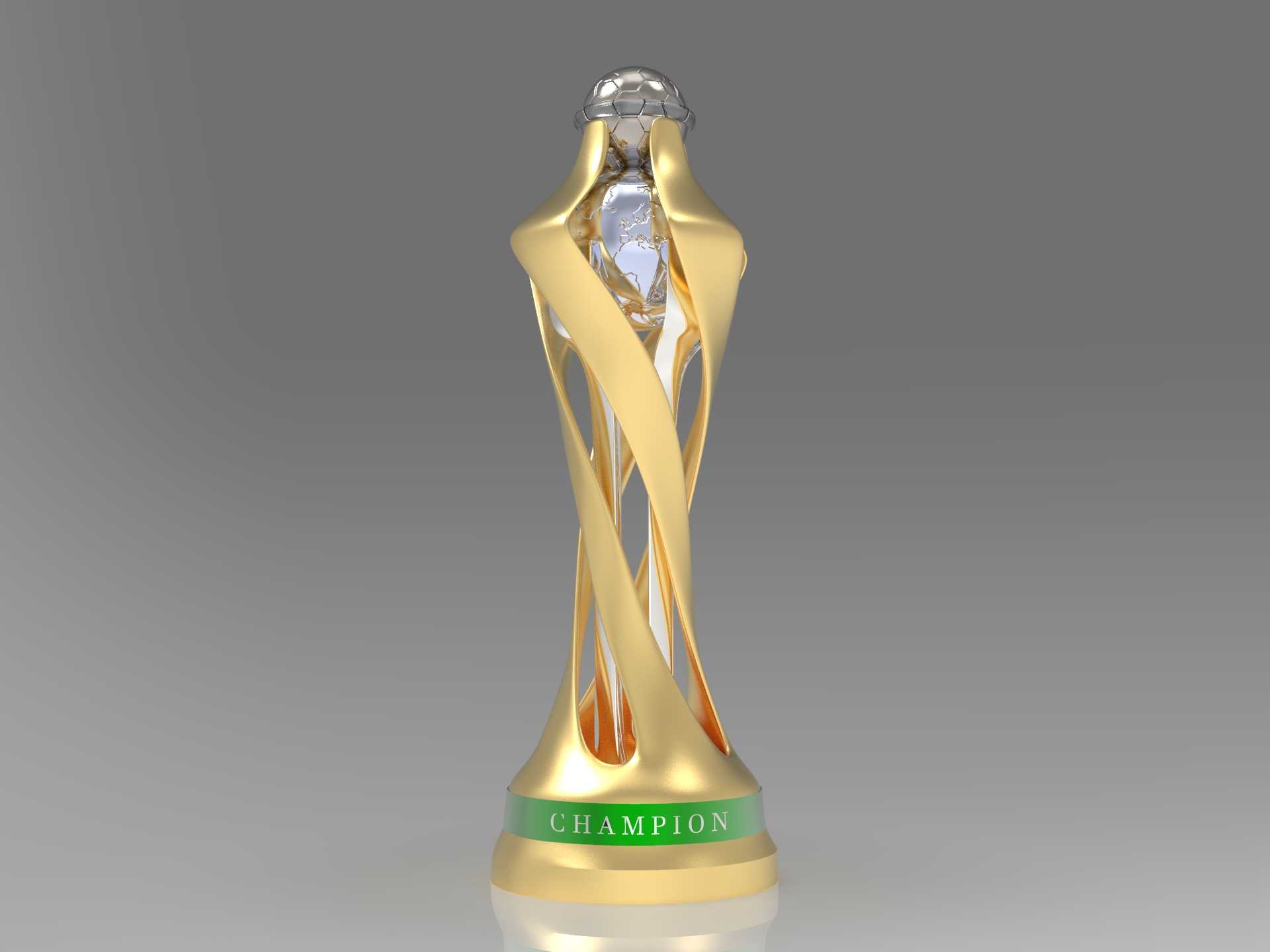

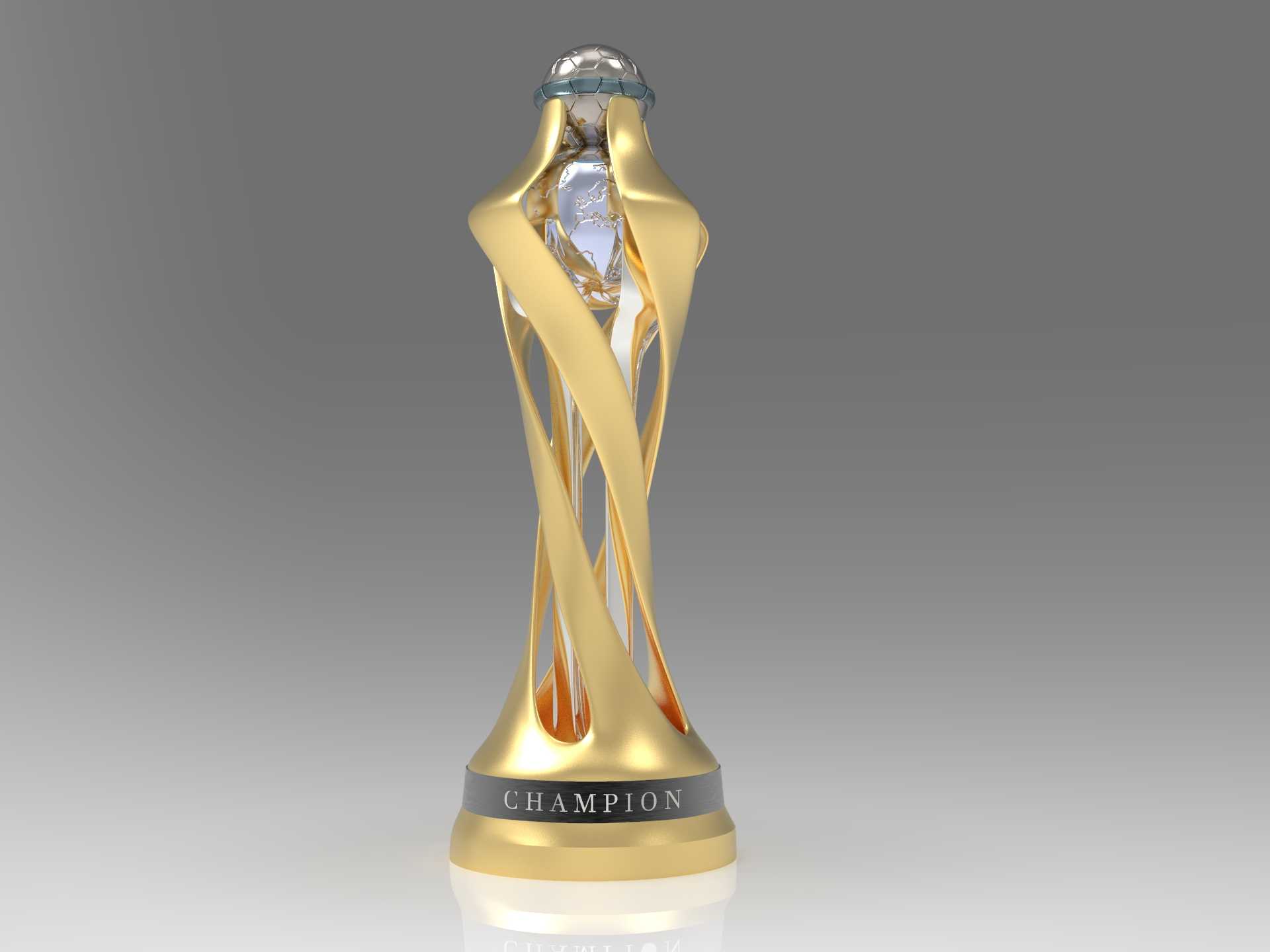

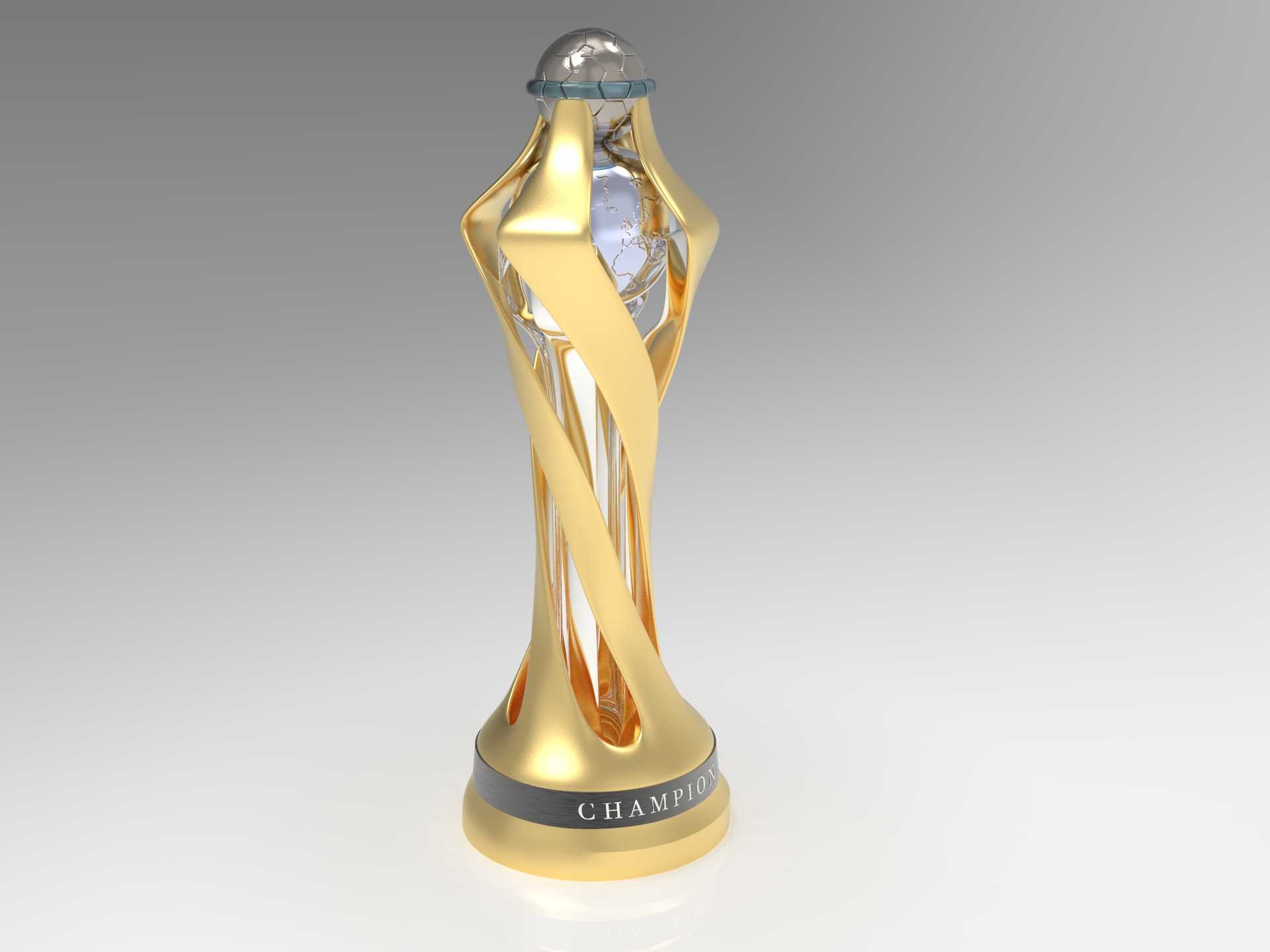

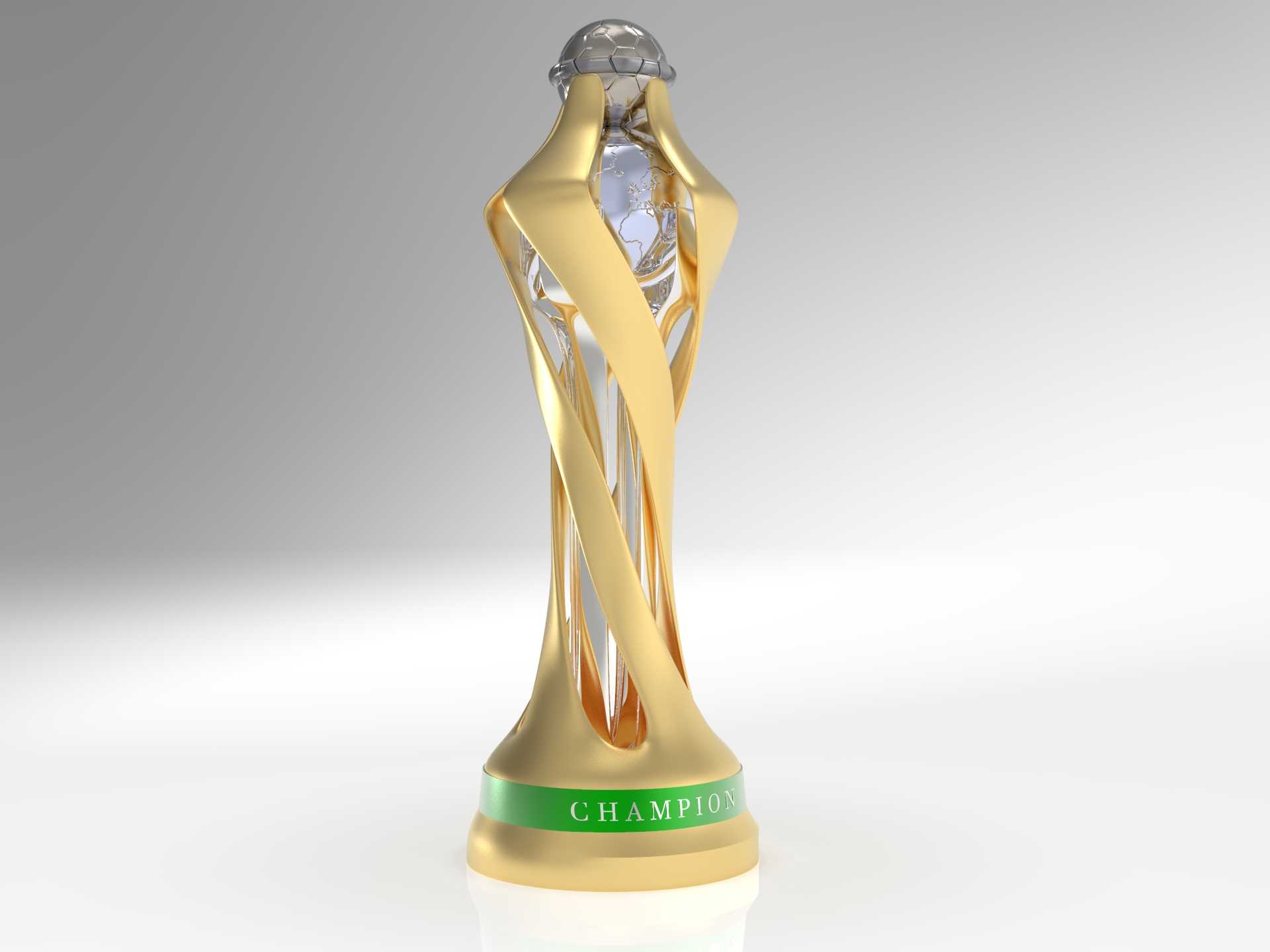

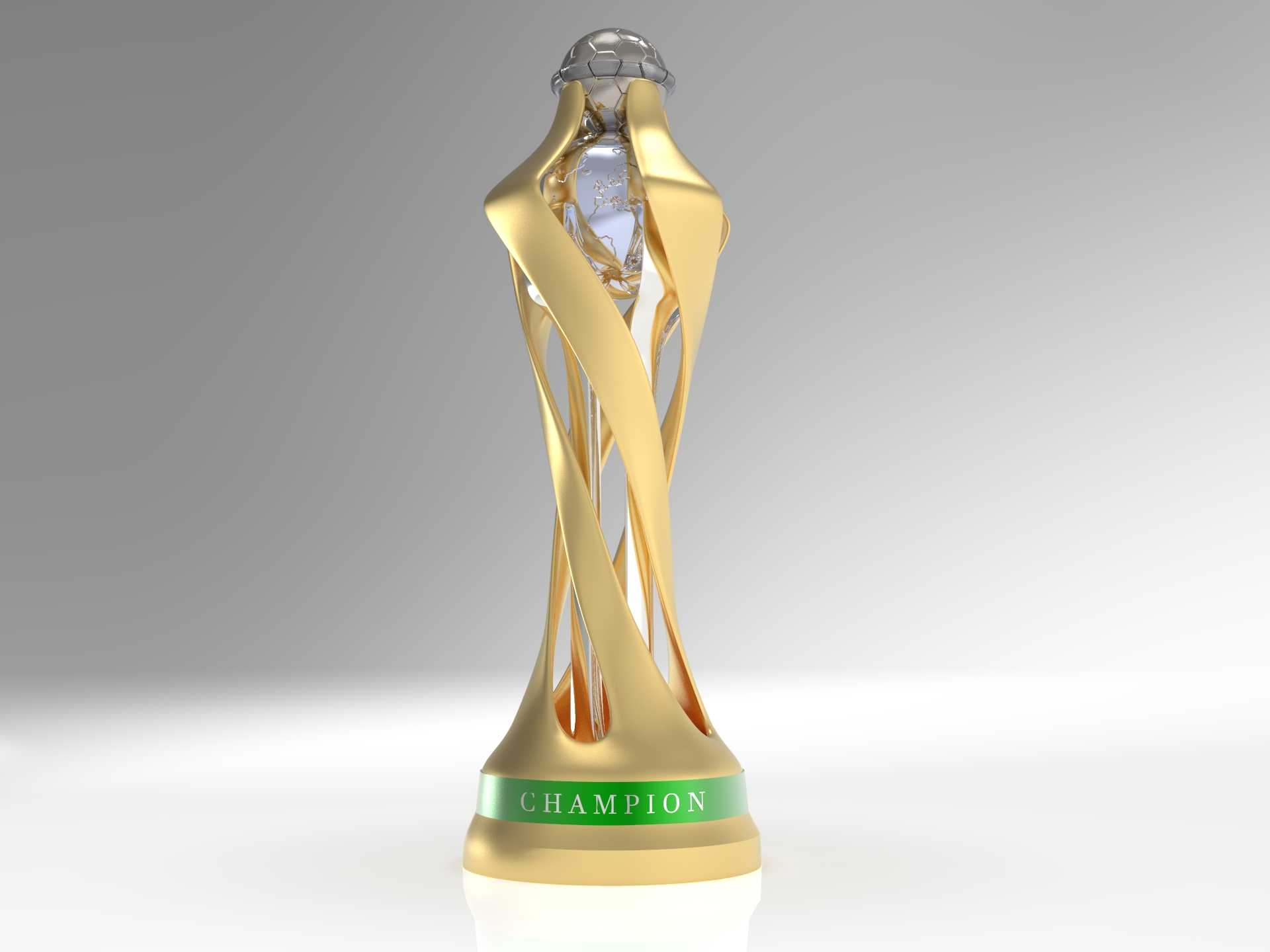

　　主体螺旋支撑肋采用等壁厚渐变曲面设计，单组肋条的壁厚从基座处的8mm向上逐步过渡到顶部的4mm，既保证底部结构的支撑强度，也让上部结构呈现更轻盈的视觉效果，肋条之间的镂空区域均匀分布，既减少整体耗材用量，也让中心的透明装饰件能够从多角度获得光线照射，呈现通透的视觉效果。中心透明饰件采用多面切割形态，与外部金色螺旋结构的曲面形成材质对比，透明件与金属框架之间采用卡槽式定位配合，装配时可从顶部嵌入后通过顶部装饰盖压合固定，无需额外粘接剂，便于后期维护更换内部饰件。

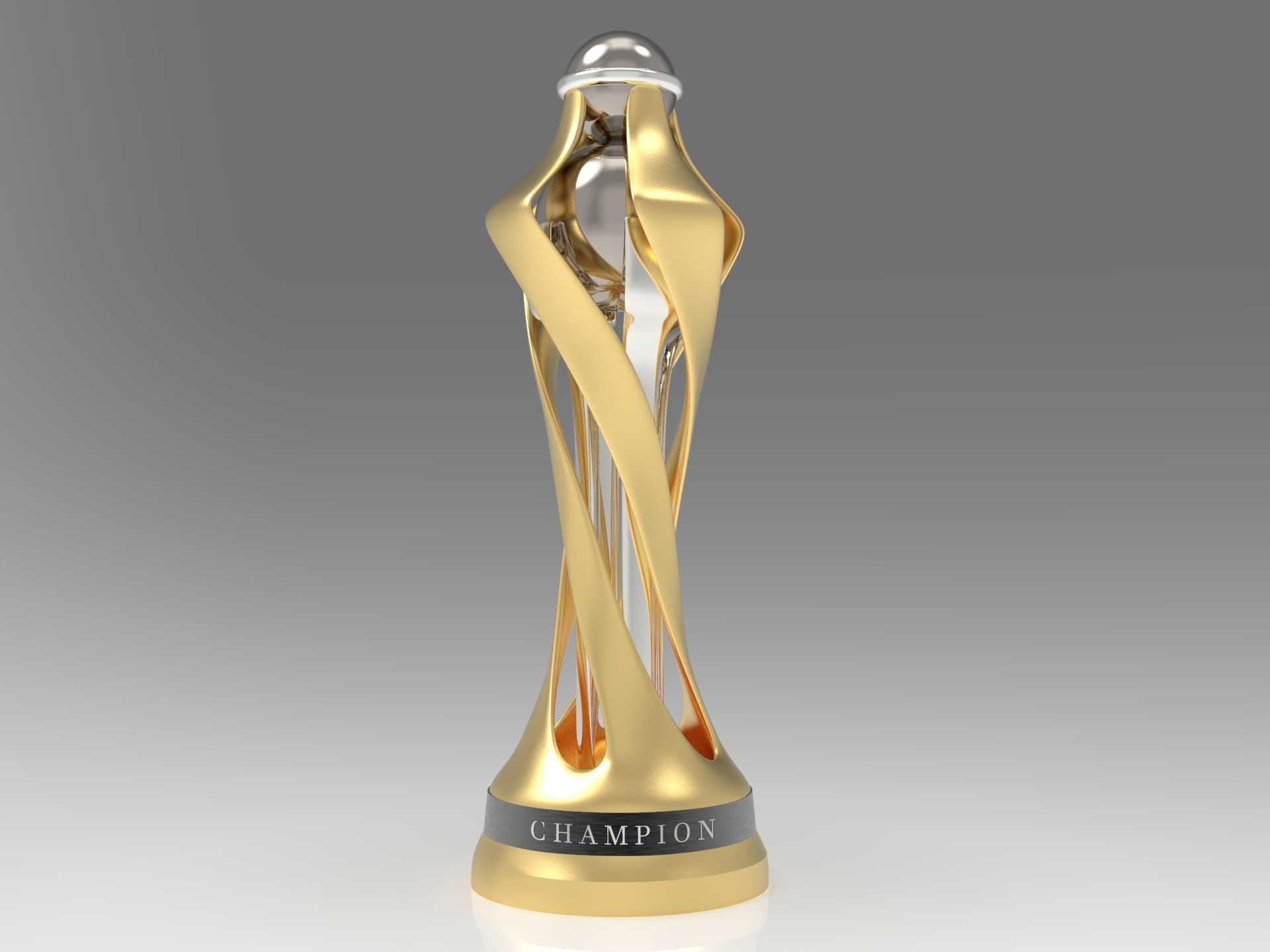

　　顶部装饰件采用类球面的多面切割造型，与下部螺旋结构的顶端衔接处做圆角过渡处理，避免尖锐棱角带来的安全隐患，同时顶部结构的直径略大于上部螺旋结构的收束直径，形成视觉上的收头效果，让整体造型的比例更协调。整体外表面的金属部分采用高亮抛光处理方案，曲面的曲率变化经过连续G2校验，加工时可通过五轴铣削完成主体结构加工，后续通过抛光、电镀工艺实现金色金属质感，无需额外拼接焊缝，保障外观的整体性。

　　从应用场景来看，该造型可直接用于体育赛事、行业评选、企业年会等各类颁奖场合的荣誉载体，也可按比例缩放后作为纪念周边、桌面工艺摆件使用。结构设计阶段已充分考虑不同加工工艺的适配性，若采用金属3D打印制作，可直接输出整体模型一次性成型，减少装配工序；若采用传统机加工方式，可将螺旋肋、基座、顶部饰盖拆分加工后通过定位销拼接，拆分面设置在肋条与基座的衔接处，拼接缝隙可通过后续打磨处理隐藏，不影响外观完整性。

　　尺寸边界方面，常规颁奖使用的版本整体高度控制在380mm，底部基座直径为120mm，最大外轮廓直径出现在螺旋结构中部位置，约140mm，该尺寸既符合单手托举颁奖的人机工程需求，也适配常规荣誉展架的陈列空间；若作为小型桌面摆件使用，可将整体等比例缩放至180mm高度，缩放后结构壁厚同步按比例调整，不会出现结构强度不足的问题。设计过程中对所有曲面的拔模角度做了校验，若采用压铸工艺批量生产，主体结构的拔模角度不小于1.5°，可顺利脱模，适合小批量定制或规模化生产的不同需求。
