卡通风格载人玩具小战车结构设计

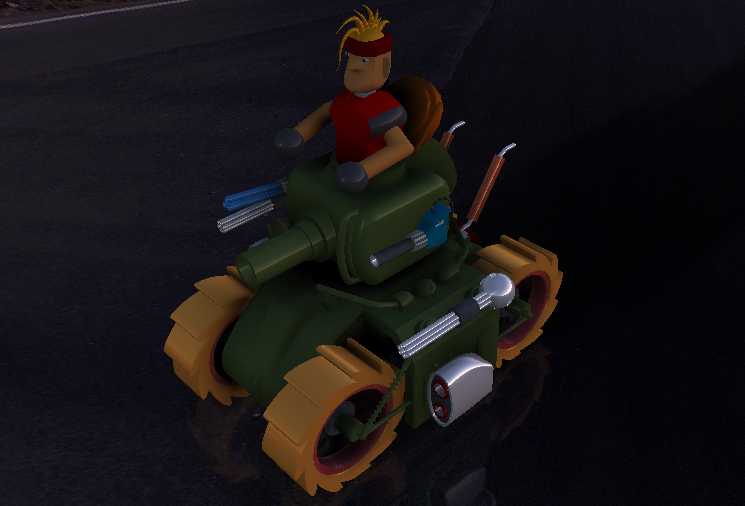

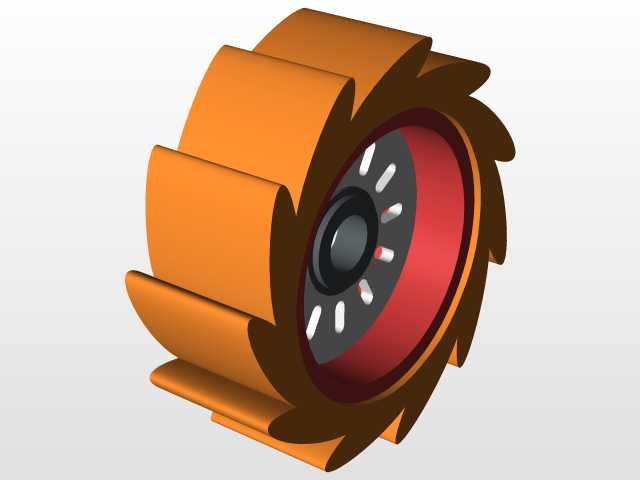

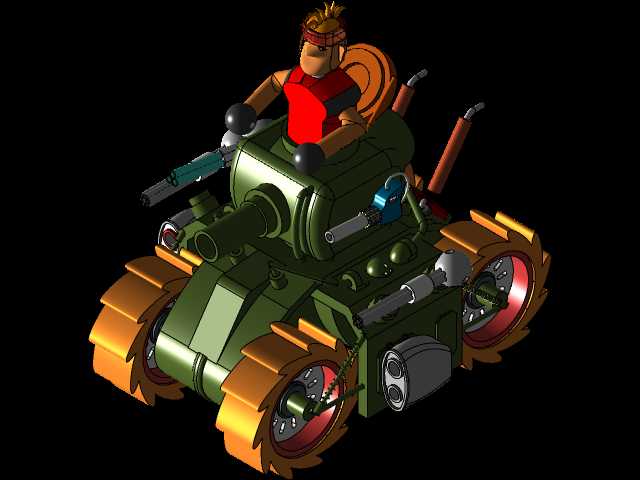

　　这款轮式小载具的设计定位偏向桌面摆件与儿童玩具场景，整体采用Q版化的装甲车辆造型，弱化了真实装甲设备的尖锐棱角，所有外露结构边缘都做了R2-R5的圆角过渡，避免使用过程中出现磕碰划伤的问题。底盘部分采用四轮独立布局，轮体选用宽幅大直径的橙黄色橡胶质感轮面，轮心预留了标准的十字轴安装位，可直接适配市面上通用的玩具驱动电机输出轴，无需额外做转接结构设计，轮拱位置做了外凸的弧形包覆，既可以遮挡轮组的连接转轴，也能在造型上强化载具的敦实厚重感。

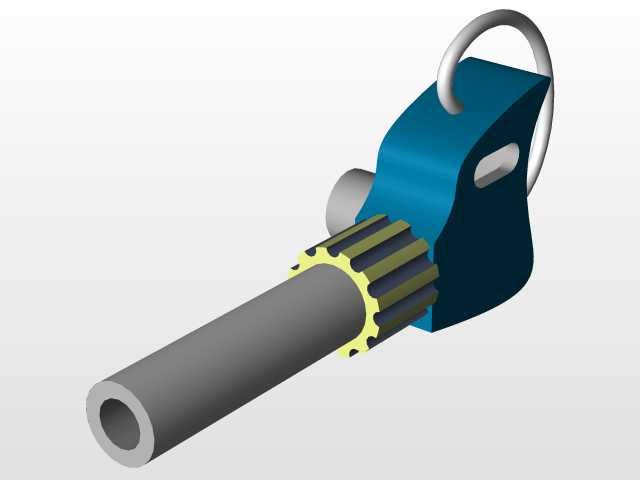

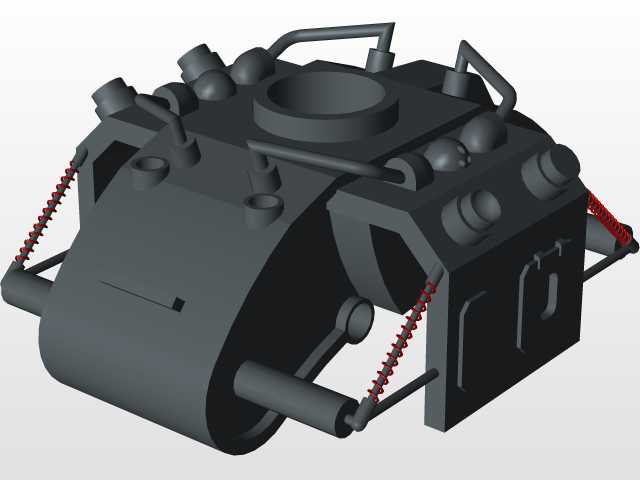

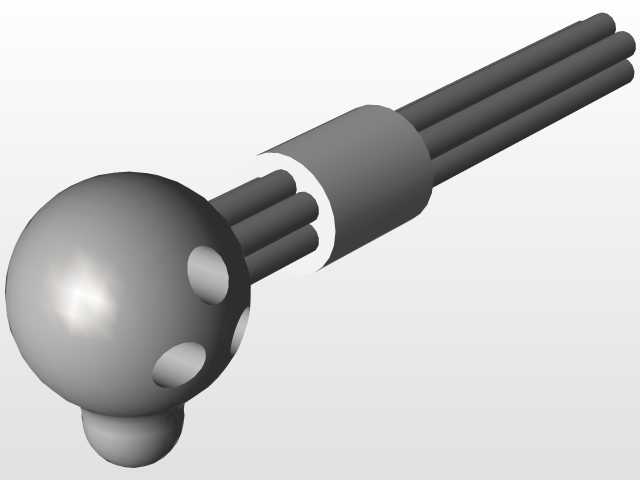

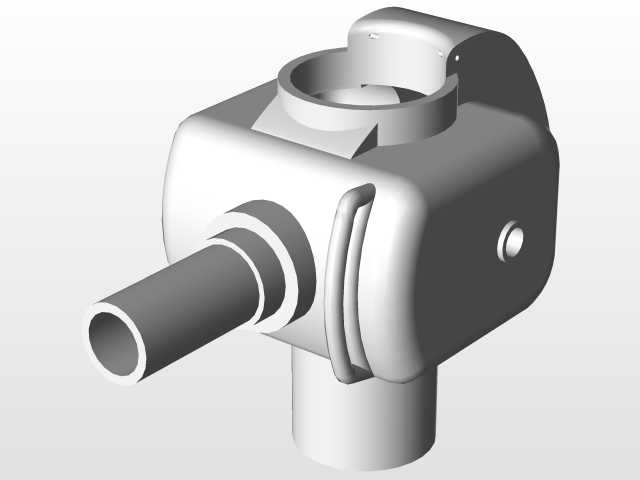

　　载具上部的战斗室采用一体化的弧面装甲造型，前向伸出的炮管做了分层结构设计，内层为金属质感的炮身主体，外层嵌套了环状的加强筋结构，炮管俯仰角度预留了-15°到30°的调节空间，转轴位置采用阻尼式卡扣连接，调整角度后可以保持固定姿态，不会出现自由垂落的问题。战斗室两侧额外布置了两具外置的管状武器结构，采用银色金属质感的外观设计，通过侧面的凸台结构与战斗室主体卡接固定，安装后突出车体侧面的长度控制在15mm以内，避免搬运过程中出现磕碰断裂。

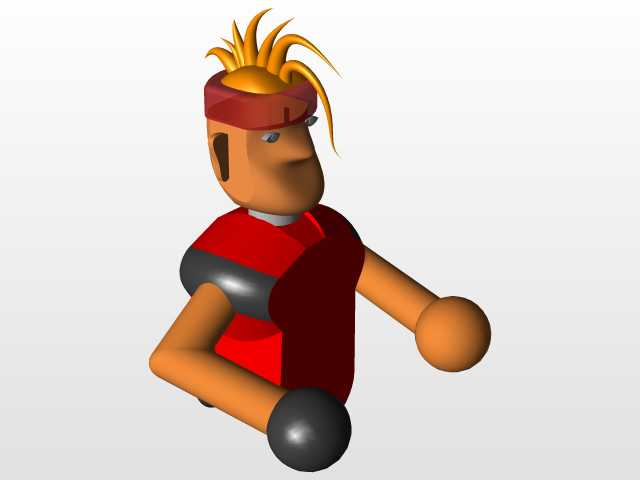

　　乘人区域设置在战斗室后部，座椅采用弧形靠背结构，靠背向后倾斜12°，符合人体坐姿的自然倚靠角度，座椅表面预留了2mm深度的凹陷区域，可适配标准尺寸的积木人仔或者同比例的卡通人偶固定，人偶放置后脚部位置刚好落在战斗室后部的脚踏平台上，不会出现悬空的问题。车体后部设置了两具向上倾斜的天线结构，天线根部采用球铰连接，可实现360°的角度调整，天线主体采用细长杆状设计，根部做了加粗的过渡段，提升结构强度，避免反复弯折后出现断裂。

　　车体侧面的附加结构采用模块化设计，蓝色的装饰块、银色的外挂箱体都通过燕尾槽结构与主车体连接，安装时可直接沿槽位滑入固定，不需要额外使用粘接剂，后期如果需要更换配色或者调整附件位置，可以直接拆卸重组。整体外形的长宽高尺寸控制在120mm80mm90mm的范围内，放置在桌面时不会占用过多空间，底部预留了3mm深度的电池仓安装位，可容纳两节7号电池为轮组驱动供电，电池仓盖采用卡扣式固定，不需要螺丝即可开启，方便更换电池。

　　设计过程中优先考虑了注塑生产的可行性，所有结构的拔模斜度控制在1.5°-3°之间，没有出现倒扣结构无法脱模的问题，壁厚统一设置为2mm，避免注塑过程中出现缩痕、缺料等问题，不同颜色的部件拆分合理，轮组、炮管、天线、外挂附件都可单独分件注塑，组装时通过卡扣、轴接的方式即可完成整体装配，不需要额外的紧固件，能够有效降低生产组装的成本。轮组与底盘的连接位置预留了0.2mm的装配间隙，保证轮组转动时不会出现卡滞，同时间隙控制在合理范围内，不会出现晃动量过大的问题。
