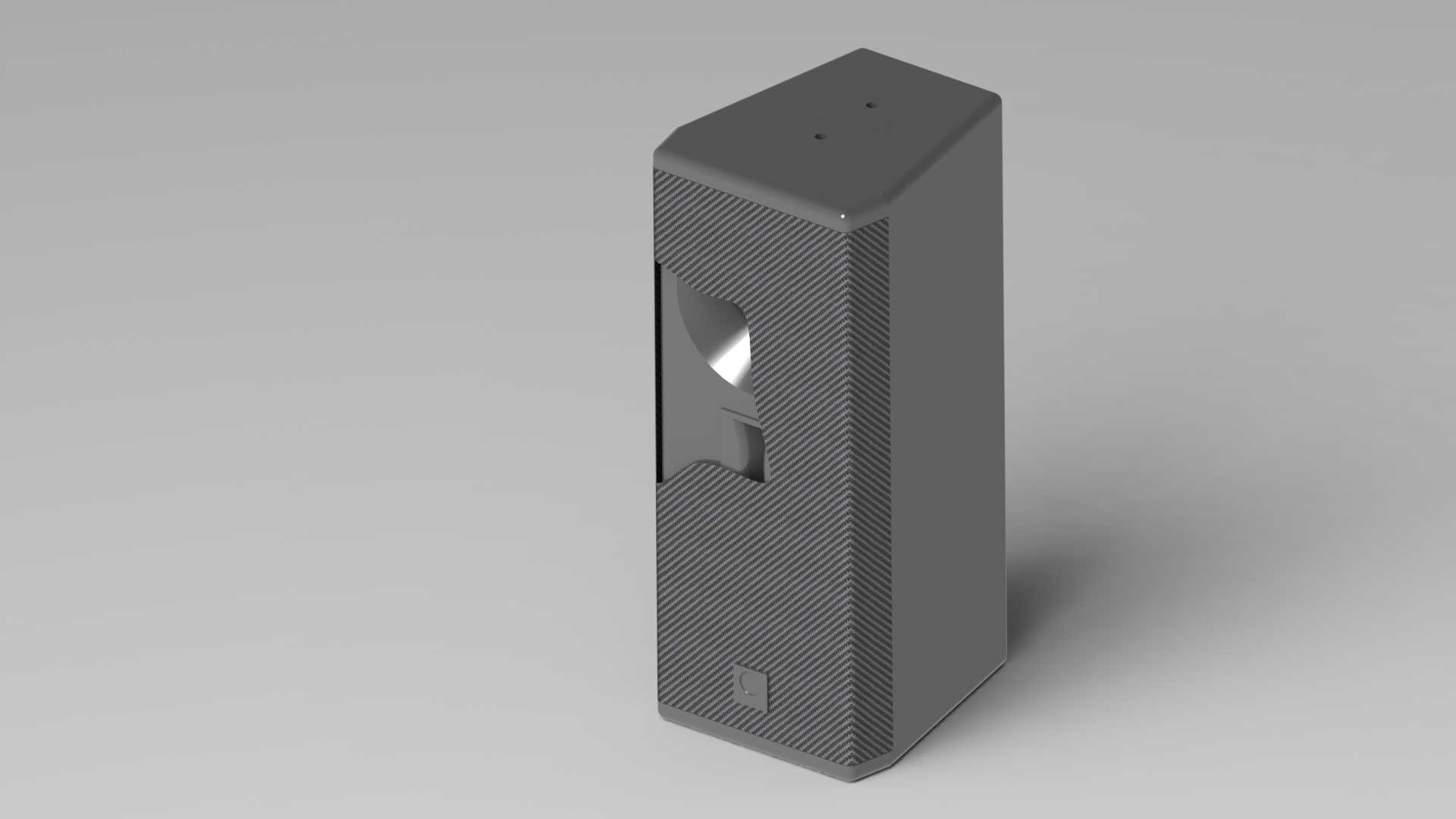

RCF PA261专业音频扬声设备结构设计

　　在固定安装类专业扩声场景中，这类指向性专业扬声器的结构设计，始终围绕声场覆盖、安装适配、声学性能释放三个核心维度展开，不同于民用便携音响的轻量化设计逻辑，固定安装类扬声设备的三维结构需要同时兼顾声学腔体容积、安装点位承重、现场环境适配等多重工程约束。从结构外形来看，该设备采用斜切式顶部轮廓设计，并非单纯的造型考量，这类非对称顶面结构主要服务于固定安装场景下的指向角度调整，当设备采用壁挂、吊挂安装方式时，斜切面可以配合安装支架的角度调节结构，让声轴精准指向观众席区域，减少天花、墙面的早期反射声干扰，提升扩声清晰度。设备主体的棱边做了小角度倒角处理，一方面可以降低箱体结构的应力集中，在运输、安装过程中减少边角磕碰带来的结构损伤，另一方面也能弱化箱体边缘的声衍射效应，避免高频声波在硬质棱角处产生不必要的散射，影响远场声场的均匀度。

　　从功能结构划分，设备正面的网罩区域做了内凹式结构设计，网罩下方对应高低频发声单元的安装位，其中高频单元的安装位置做了独立的声学腔体隔离，避免低频单元工作时的腔体振动干扰高频信号的重放精度，这类独立声腔的结构设计需要在三维建模阶段精准计算腔体容积，匹配单元的TS参数，确保低频下潜深度与中频密度达到设计指标。设备侧面的凹陷结构并非装饰造型，该位置预留了安装支架的连接点位，包括壁挂支架的螺丝孔位、吊挂安装的吊点预留结构，这类安装接口的位置设计需要严格匹配设备的重心分布，确保安装后设备的重心落在安装支架的承重范围内，避免长期使用后出现支架变形、设备角度偏移的问题。

　　在安装边界设计上，该设备的三维结构充分考虑了室内固定安装的场景约束，设备背部为平整结构，可以紧密贴合墙面安装，减少安装后的突出厚度，适配走廊、会议室、小型演出场馆等墙面空间有限的安装场景；设备底部预留了落地支架的连接接口，可搭配通用型专业音响支架进行落地安装，满足临时扩声场景的快速部署需求。从结构强度设计来看，箱体主体采用多层复合结构设计，外层的硬质纹理结构既可以提升箱体的抗刮擦性能，适配公共场景下的高频使用环境，也能增加箱体结构的阻尼特性，减少箱体谐振带来的音染，内部的加强筋结构在三维建模阶段就做了拓扑优化，在保证结构强度的前提下尽可能降低箱体自重，减轻安装点位的承重负荷，尤其是在吊挂安装场景下，更低的自重意味着更高的安装安全冗余，也能降低安装施工的操作难度。

　　在实际工程应用中，这类专业扬声设备的三维模型可用于扩声系统的前期声场模拟，通过将模型导入声学仿真软件，结合场馆的三维建筑模型，可以提前模拟不同安装点位、不同投射角度下的声场覆盖效果，优化扬声器的布置方案，避免施工完成后出现声场覆盖盲区、局部声压级过高的问题；同时该模型也可用于安装支架的定制化设计，针对一些特殊安装场景，比如柱面安装、桁架吊挂等场景，可以基于该设备的安装接口尺寸、重心参数，设计适配的专用安装结构，确保安装结构与设备的匹配精度，减少现场施工的改造成本。从建模细节来看，该模型还原了设备的外部轮廓、安装接口位置、网罩区域的结构特征，虽然未做内部的单元、分频器等细节结构，但对于安装模拟、声场仿真、场馆布局设计等工程场景来说，已经可以满足使用需求，尤其是在室内装修与扩声系统同步设计的项目中，这类精准的外部轮廓模型可以帮助设计师协调扬声器与装修造型的位置关系，避免出现设备与装修结构冲突的问题，提升项目的设计落地效率。
