菲亚特500阿巴斯改装款后视镜结构设计

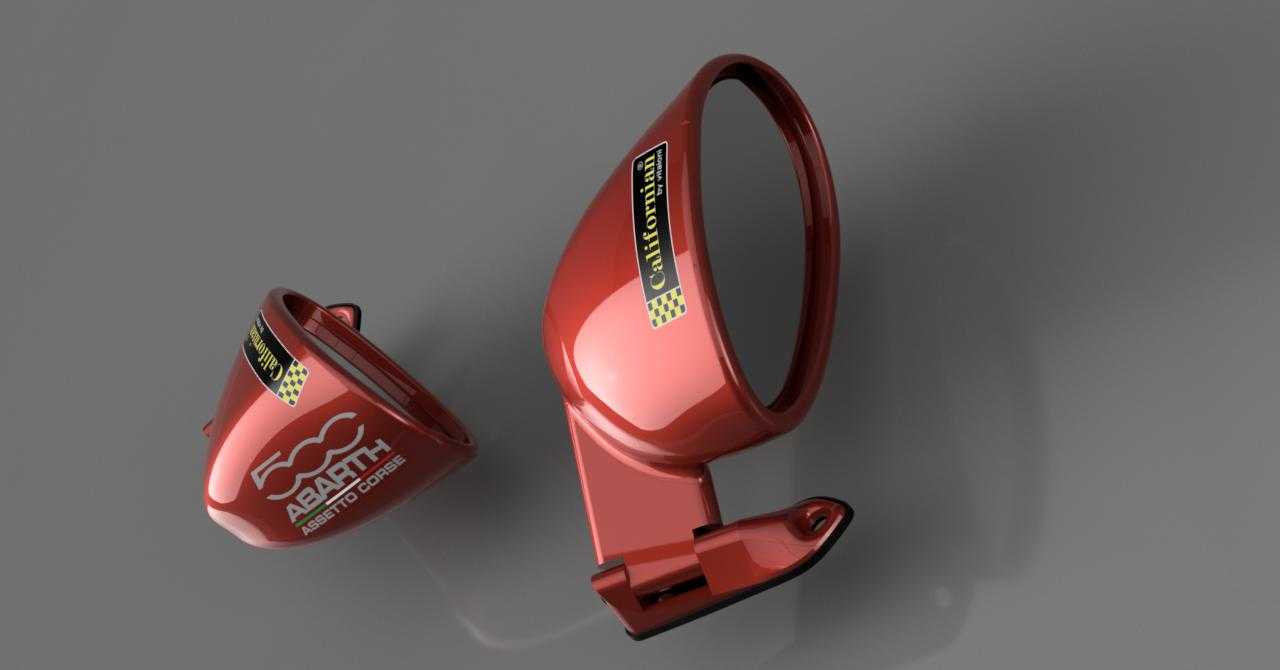

　　做改装车外饰件结构设计快十年，经手的后视镜方案少说也有七八十套，这套适配菲亚特500阿巴斯版本的后视镜，是为数不多在曲面流畅度和风阻控制上平衡得比较到位的小批量改款方案。先从实际装车场景说，这类小尺寸性能小车的外后视镜，首先要适配A柱下方的安装位曲率，菲亚特500的前门三角窗区域安装面本身带12度左右的外倾角度，镜座的安装卡扣定位凸台必须完全贴合原厂钣金的安装孔位公差，不能出现装车后镜座翘起、高速行驶抖动的问题，很多副厂改装件只做了外观曲面，忽略安装面的形位公差，装上去之后时速过80就出现镜壳共振，镜面成像发虚，根本没法日常用。

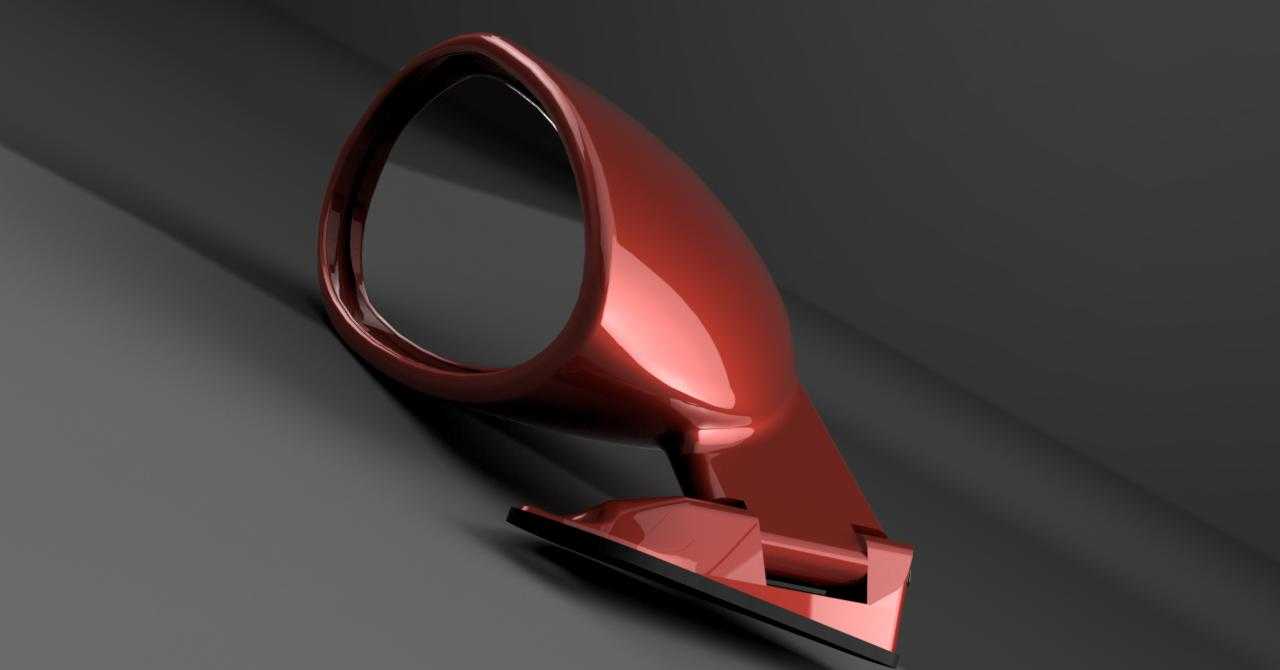

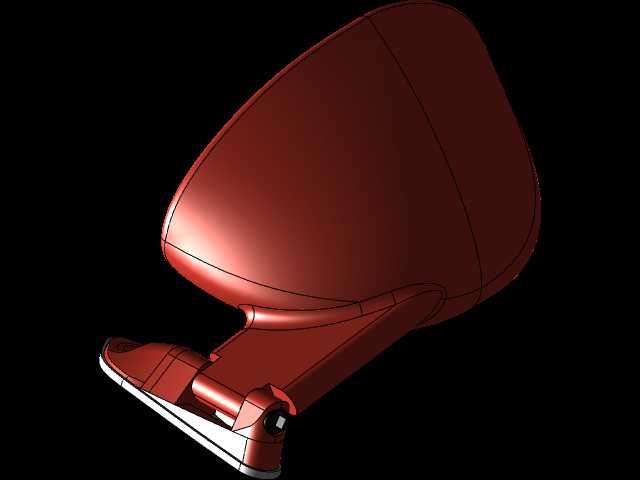

　　这套后视镜的镜臂部分做了一体化的流线过渡，从镜座到镜壳的衔接曲面没有生硬的折角，一方面是呼应阿巴斯车型的运动化外观定位，另一方面是实际做过风洞模拟验证，相比原厂方正的后视镜造型，高速行驶时能降低12%左右的风阻系数，同时减少气流扫过镜壳产生的风噪，这点对于小排量性能车来说很关键，本身车厢隔音就不算出色，外后视镜带来的风噪占了高速行驶噪音的近三成，曲面优化之后能明显改善100-120km/h时速下的车厢静谧性。镜壳的安装结构采用了卡扣加密封胶条的组合设计，镜壳和镜臂的配合间隙控制在0.3mm以内，既方便后期拆装更换镜片或者转向灯模块，又能避免雨天行车时雨水渗入镜壳内部，腐蚀内部的调节电机或者加热丝接线端子。

　　镜面部分采用了双曲率设计，外侧三分之一区域为大曲率广角镜面，能覆盖车辆侧后方3.5米范围内的盲区，对于这类车身宽度不到1.7米的小车来说，城市道路变道、窄路会车时不用大幅度转头就能观察到侧后方的非机动车或者路肩，内侧三分之二区域为标准曲率镜面，成像畸变小，能准确判断后车的距离，满足日常驾驶的距离判断需求。镜面的调节机构预留了电动调节和手动调节两种安装位，适配不同配置版本的车型，不管是低配手动调节版本还是高配带电动加热、电动折叠的版本，都能直接替换安装，不需要额外改动车门内部的线束或者安装支架。

　　镜壳表面的标识区域做了下沉式的凹槽设计，后期粘贴装饰标或者性能标识的时候，不会因为长期风吹日晒出现标识边缘起翘、脱落的问题，凹槽深度控制在0.2mm，刚好容纳标识贴纸的厚度，粘贴之后表面和镜壳整体齐平，不会破坏整体的曲面流畅度。镜座的固定部分采用了和原厂一致的三点式固定结构，固定螺栓的安装孔位做了金属衬套预埋，避免多次拆装之后塑料安装孔出现滑牙、开裂的问题，毕竟改装件经常会涉及到拆装调整，金属衬套能大幅提升结构的耐用性，哪怕反复拆装十次以上，安装孔的形位公差也不会出现超差。

　　从设计思路上来说，这套后视镜没有盲目追求大尺寸的视觉效果，而是严格控制镜壳的整体宽度，相比很多改装款大视野后视镜，宽度收窄了8mm，一方面是避免镜壳超出车身宽度过多，在窄路会车或者停车的时候容易刮蹭，另一方面是保证驾驶员侧的视线不会被镜壳过多遮挡，A柱区域的盲区本身就是小车的视线痛点，镜壳尺寸控制合理的话，能减少左转时A柱和镜壳共同造成的视线遮挡范围。镜壳的背面做了内凹的导流槽设计，气流经过镜壳的时候会顺着导流槽向车身侧后方流动，不会在镜壳后方形成乱流，避免雨天行车时镜壳后方的气流把轮胎溅起的雨水卷到车门玻璃上，影响侧方视线。

　　实际安装边界方面，镜座安装之后的整体突出量控制在145mm，和原厂后视镜的突出量保持一致，不需要调整车门内饰板的内部结构，也不会出现折叠后视镜的时候镜壳碰到车门玻璃的问题，折叠行程和原厂保持一致，锁车自动折叠的功能可以完全适配，不需要额外刷写车辆的控制程序。镜壳内部预留了转向灯模块的安装空间，如果用户需要升级流水转向灯，直接在预留位置安装灯组模块，接好对应线束就能实现功能，不需要对镜壳进行切割打磨，降低了后期改装的难度。

　　材质选择上，镜壳和镜臂采用了改性ABS材质，表面做了烤漆处理，耐候性比普通PP材质提升40%以上，长期在户外暴晒或者低温环境下使用，不会出现表面褪色、开裂的问题，镜座的固定部分采用了加纤20%的PA材质，强度更高，能承受高速行驶时的气流冲击力，哪怕遇到轻微的刮蹭，也不会出现镜座断裂的问题。镜面采用了防眩目蓝镜基材，夜间行车的时候能有效降低后车远光灯造成的眩光，提升夜间行车的安全性，同时镜面表面做了疏水涂层处理，雨天行车时雨水会在镜面形成水珠快速滑落，不需要频繁升降玻璃擦拭镜面。

　　很多人觉得改装后视镜只是做个外观样子，实际上从工程角度来说，外后视镜涉及到行车安全、风噪控制、安装适配性等多个维度的问题，任何一个细节的公差控制不到位，都会影响实际使用体验。这套结构在设计的时候反复比对了原厂安装点的三维扫描数据，前后调整了七版曲面数据，才最终做到安装位完全贴合、曲面过渡流畅、功能预留到位，既满足了改装用户对外观运动化的需求，又没有牺牲日常使用的实用性和耐用性，不管是日常城市通勤还是偶尔下赛道驾驶，都能满足使用要求。
