吉布森火鸟电吉他琴身结构三维建模

　　该模型还原的是吉布森Firebird系列电吉他的琴身主体结构，这类结构件属于电声乐器核心承载部件，主要应用于电吉他量产加工、手工定制琴制作、乐器维修配件复刻场景，也可作为乐器结构设计教学的具象参考案例。从实际使用场景来看，琴身是电吉他所有功能组件的安装载体，既要承担演奏时的握持受力，也要为拾音器、琴桥、控制旋钮、输出接口等部件提供精准的安装定位基准，同时自身的材质拼接结构、外形弧度会直接影响琴弦振动的传导特性，最终关联到电吉他的输出音色表现。

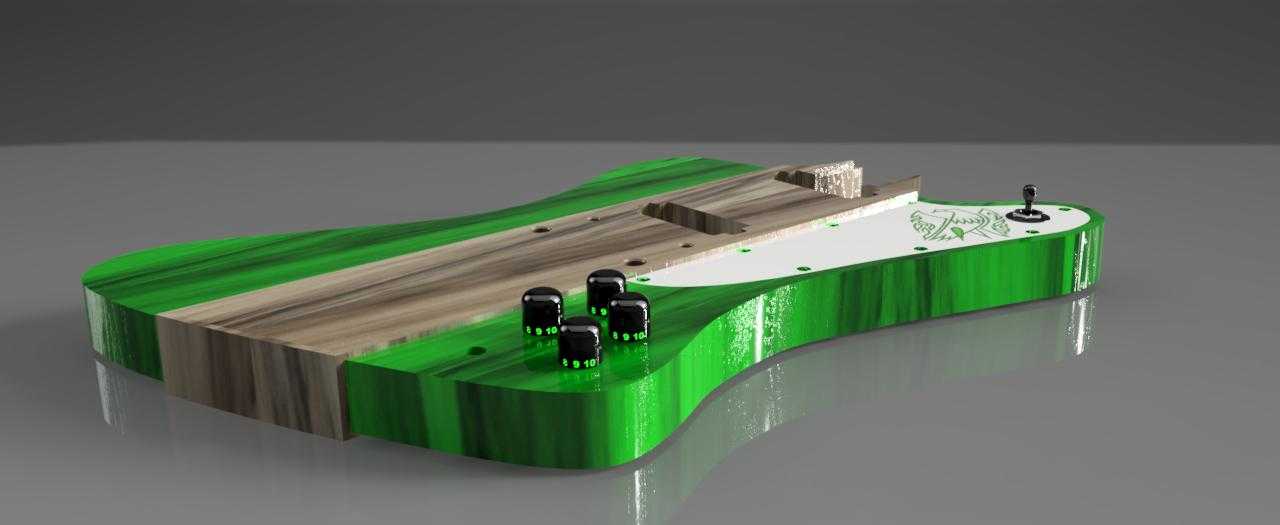

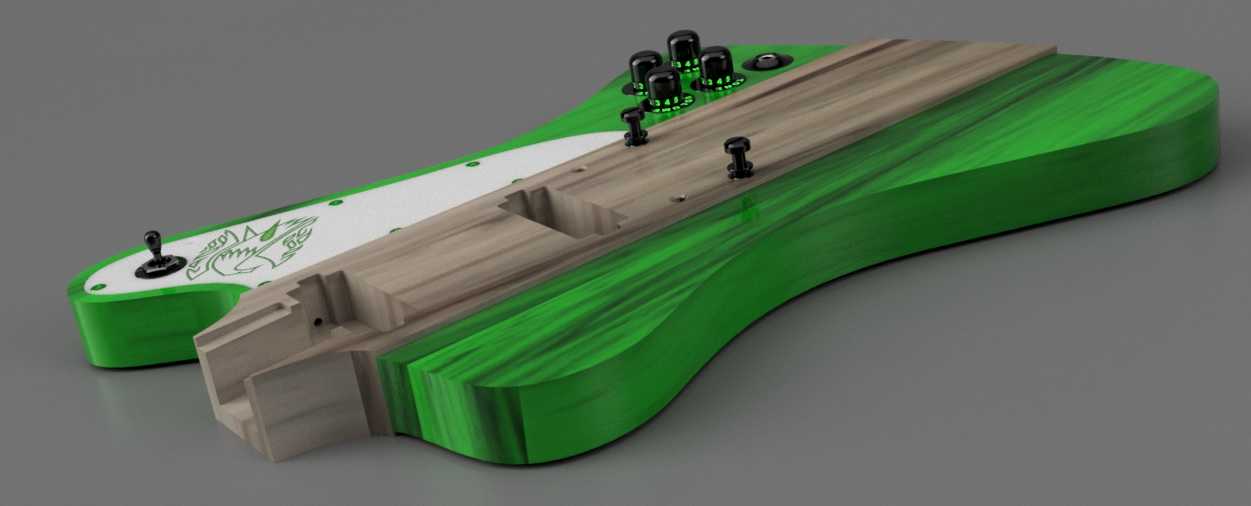

　　从功能特性层面拆解，该模型还原的琴身采用了拼接式结构设计，主体绿色部分为琴身主体基材，中间贯穿的木质长条结构为琴颈安装的承载基座，这类贯穿式拼接设计相比传统插接结构，能提升琴颈与琴身的连接刚性，减少琴弦振动能量在连接位置的损耗，提升延音表现。模型上预留的多个沉孔与安装位，对应双线圈迷你拾音器的安装槽、控制电位器的固定孔、琴桥定位销孔、背带钉安装位，所有安装位的位置公差均按照实际乐器装配要求设置，拾音器安装槽的深度适配标准尺寸mini humbucker拾音器的安装高度，预留了调节弹簧的放置空间，电位器孔的直径匹配常规英制规格的吉他电位器安装螺纹，不需要二次扩孔即可完成标准配件的装配。

　　设计思路上，该结构优先保证了装配兼容性与握持舒适度，琴身的外轮廓曲线完全贴合人体坐姿演奏时的腿部贴合弧度，上半部分的缺角设计方便高把位演奏时的手部移动，不会出现琴身卡阻手部的问题。琴身边缘做了统一的圆弧倒边处理，倒边半径按照量产电吉他的握持手感设置，避免直角边缘硌伤演奏者手臂。拼接结构的接缝位置设计了定位止口，拼接时不需要额外做复杂的对位标记，依靠止口即可快速完成基材拼接，降低加工时的对位难度，适合小批量定制加工的生产场景。

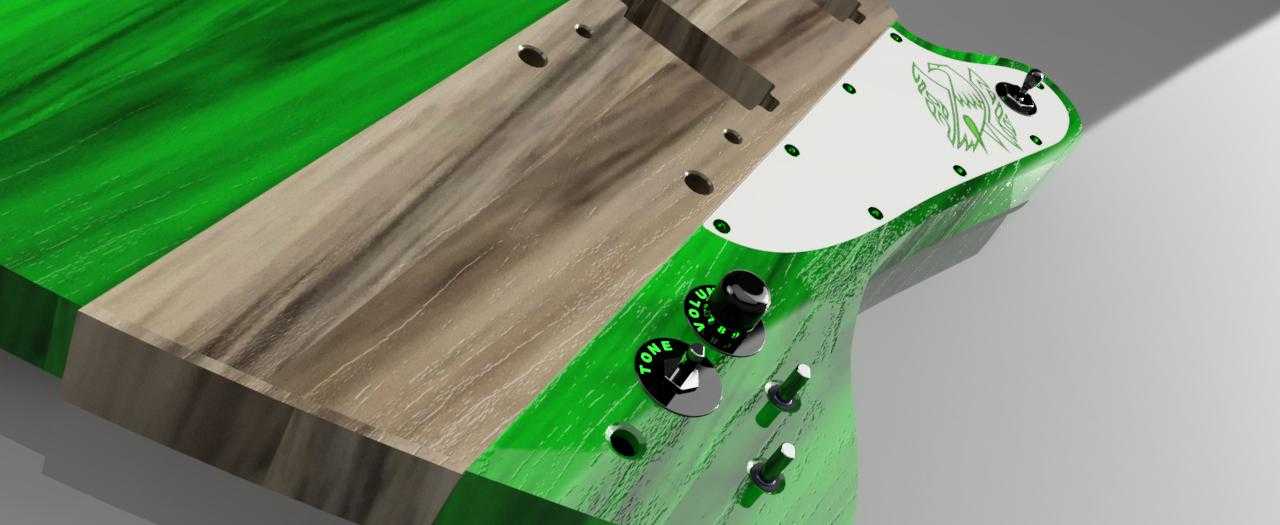

　　从安装边界与尺寸维度来看，该琴身的总长度适配标准24.75英寸有效弦长的Firebird规格，琴身最宽处尺寸控制在常规电吉他包的容纳范围内，厚度方向的尺寸兼顾了握持手感与腔体空间，不需要额外挖空即可容纳常规规格的电路走线与电位器组件。琴颈安装基座的宽度匹配对应规格的琴颈跟部尺寸，安装面的平面度公差控制在0.1mm以内，保证琴颈安装后不会出现倾斜，避免后续琴弦高度调节出现两侧高度差过大的问题。拾音器安装位的间距按照标准双拾音器配置的弦距要求设置，两个拾音器的磁极位置对应六根琴弦的走向，不会出现磁极与琴弦错位导致的输出音量不均衡问题。控制旋钮的安装位置设置在琴身下方靠近演奏者右手的区域，演奏时不需要大幅度移动手部即可完成音量与音色的调节，符合常规电吉他的操作逻辑。

　　在实际加工落地层面，该结构的外形曲面均采用可加工的连续曲面设计，没有出现倒扣或者无法通过常规三轴CNC加工的特征，不管是采用实木铣削还是3D打印制作样件，都可以直接导出刀路完成加工，不需要额外做特征修补。拼接位置的胶合面预留了足够的胶合面积，保证拼接后的结构强度能够承受琴弦的总拉力，常规六根电吉他琴弦的总拉力在40kg左右，该结构的拼接强度完全可以承受长期拉载下的形变，不会出现拼接位置开裂的问题。电路走线的预留通道隐藏在琴身内部，从拾音器槽到电位器腔、输出接口位的通道是连通的，装配时可以顺利穿入屏蔽线，不需要后续额外钻孔走线。
