碳纤维电吉他护板结构设计方案

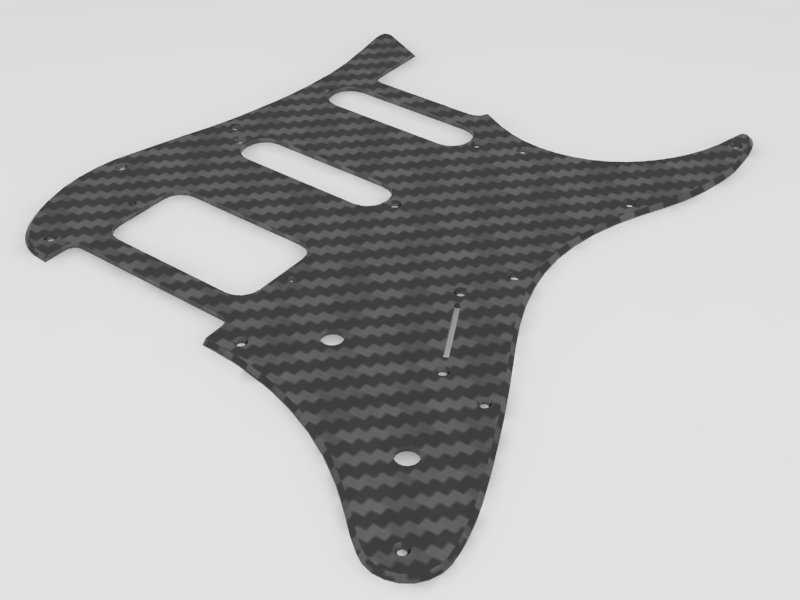

　　这款碳纤维材质的电吉他护板，核心作用是覆盖琴身正面的电路布线腔体，同时为拾音器、控制旋钮、档位开关提供精准的安装定位基准，避免演奏过程中手部剐蹭琴身漆面，也能阻挡日常使用中的汗液、灰尘侵入琴身内部的电路仓，降低线路氧化、接触不良的故障概率。

　　设计阶段首先要匹配对应型号电吉他的琴身曲面弧度，护板背面的贴合面需要完全复刻琴身安装区域的曲面轮廓，保证安装后无翘边、无虚位，避免长期使用后因应力集中出现固定孔位开裂的问题。材质选用碳纤维编织板材，相比传统的PVC、亚克力或者木质护板，碳纤维的比强度更高，同等厚度下抗冲击、抗形变能力更强，同时重量更轻，不会额外增加琴头端的配重负担，能优化整琴的重量平衡，提升长时间站立演奏的握持舒适度。

　　从安装边界来看，护板上的所有开孔位置都经过精准对位：三个拾音器安装槽分别对应琴颈、中间、琴桥位置的单/双线圈拾音器安装位，槽位边缘预留0.2mm的装配公差，既方便拾音器的高度调整，也能避免尺寸干涉导致的安装卡顿；周边的固定螺丝孔位完全匹配琴身预埋的螺母位置，孔位做沉头处理，保证螺丝安装后表面与护板齐平，不会凸起剐蹭演奏时的手部滑动；侧边的小开槽对应档位开关的伸出位置，开槽宽度刚好匹配开关拨杆的活动行程，不会限制档位切换的操作范围。

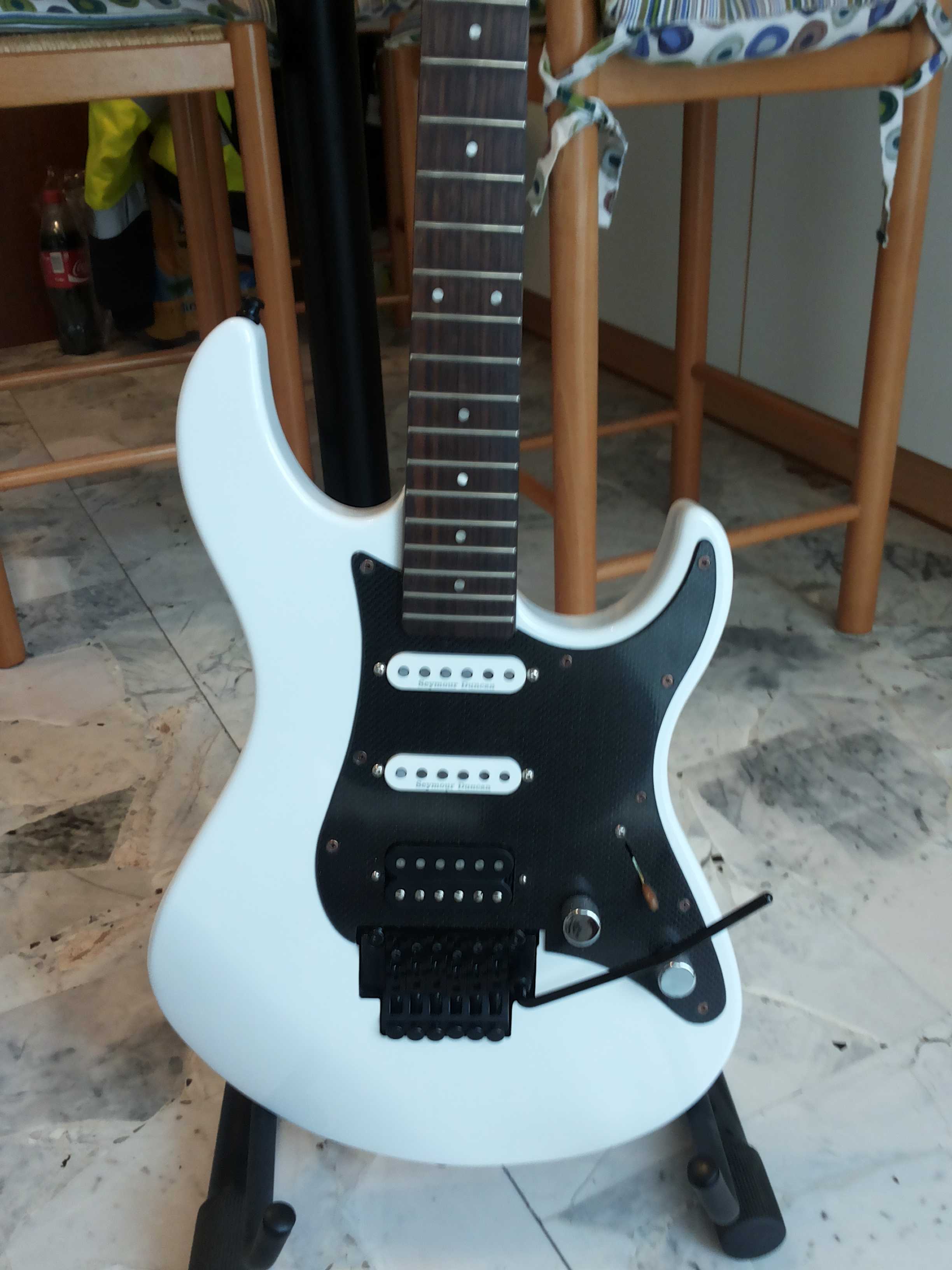

　　在实际应用场景中，这类碳纤维护板多用于电吉他的改装升级场景，也可作为同型号量产吉他的替换配件。相比传统材质护板，碳纤维的编织纹理自带独特的外观质感，同时材料本身的阻尼特性可以减少多余的琴身共振，让拾音器拾取的信号更干净，降低不必要的谐振杂音，提升音色的清晰度。设计过程中需要重点控制护板的厚度，整体厚度控制在2mm左右，过厚会导致拾音器安装后突出高度不足，影响拾音距离的调整空间，过薄则会降低结构强度，在拧紧固定螺丝时容易出现板材碎裂的问题。护板的外轮廓边缘做R0.5mm的圆角倒边处理，避免锋利的板材边缘划伤手部，也能让护板与琴身的过渡更顺滑，没有突兀的台阶感。

　　布线区域对应的护板背面不需要额外做加强筋，依靠碳纤维板材本身的结构强度即可满足防护需求，同时平整的背面也能更好地贴合琴身表面，避免出现缝隙。所有开孔的边缘都做去毛刺处理，防止安装过程中割伤布线的绝缘层，造成电路短路的隐患。针对不同演奏者的使用习惯，护板上的控制元件开孔位置完全沿用原厂的布局逻辑，不需要改变原有电路的布线走向，替换安装时可以直接沿用原有电路配件，降低改装的操作难度，不需要额外对琴身进行二次打孔加工，避免破坏琴身的原有结构。
