轮子组件星形连接支架结构设计

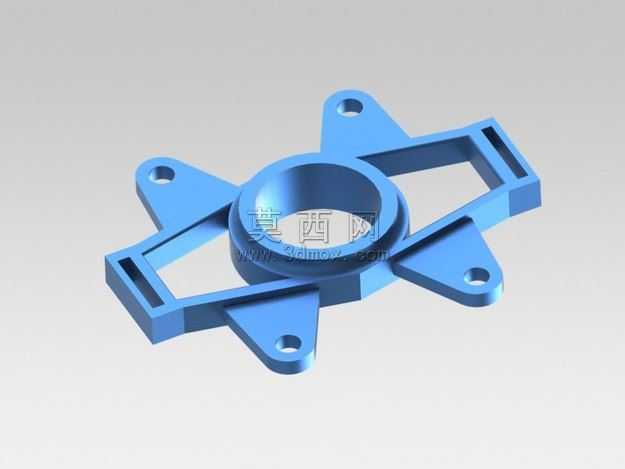

该作品为轮子组件中的星形连接支架零件，采用三维参数化建模方式完成整体结构设计，建模过程中以中心环形基座为核心基准，向外均匀延伸出六组功能支臂，其中三组为带通孔的安装固定支臂，另外三组为带矩形镂空槽的连接定位支臂，整体结构呈中心对称式星形布局，保障受力时载荷均匀分布。建模阶段严格遵循机械加工工艺要求，对所有棱边做了适配的圆角过渡处理，避免应力集中问题，中心环形基座的内孔尺寸、支臂安装孔的孔径与孔位、连接槽的槽宽与槽深均按照装配公差要求做了参数化约束，可直接适配对应规格的轮组装配需求。材质渲染阶段选用工程塑料质感的哑光蓝色材质，还原零件实际采用玻纤增强尼龙注塑成型的表面效果，渲染时通过柔和的环境光突出零件的结构轮廓，清晰展现各支臂的厚度变化、镂空区域的结构形态以及安装孔的位置关系，让观看者可以直观理解零件的空间结构。设计思路上，该支架作为轮子组件的核心连接部件，需要同时实现中心转轴的定位、外部轮体的连接以及周边附属构件的安装固定，因此采用中心对称的星形布局，既可以通过三组安装支臂实现稳定的三点固定，又能通过三组带槽支臂实现与轮体的快速卡接装配，支臂上的镂空设计在保证结构强度的前提下有效降低了零件自重，减少了材料消耗，同时镂空结构也可以在轮组转动时起到一定的通风散热作用，避免轮组长时间运转产生的热量堆积在连接部位。建模过程中对各支臂的连接根部做了加厚处理，提升结构的抗扭、抗弯折性能，所有安装孔的位置均做了沉头设计，保证装配后紧固件不会突出零件表面，避免与其他运动部件产生干涉，整体结构紧凑，功能分区明确，完全满足轮组组件的装配使用需求。
