牛头刨床配套旋转板机械零件设计

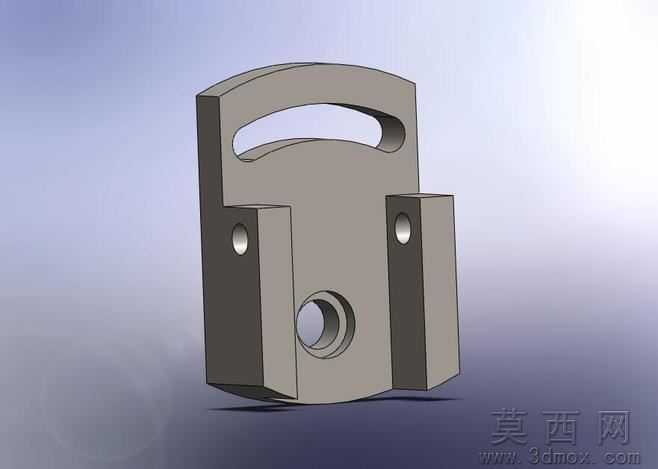

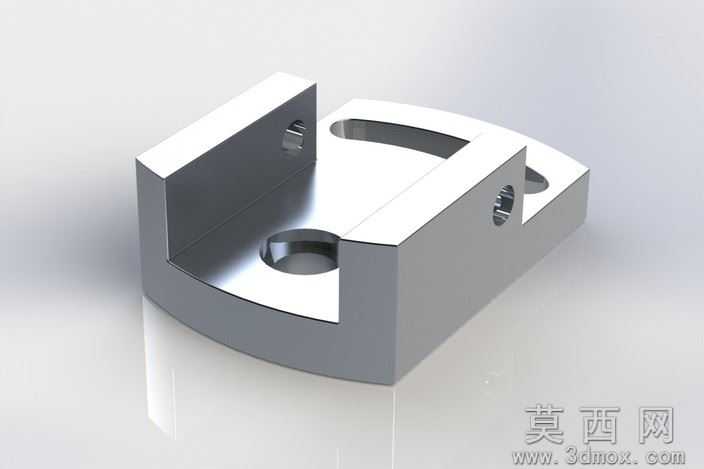

本零件为牛头刨床的核心配套旋转板构件，整体采用三维参数化建模方式完成全流程设计，建模阶段优先以机床实际工作的运动需求为核心逻辑，先绘制主体块体的基准草图，通过拉伸命令生成零件的基础承载基体，再针对不同功能区域逐一完成特征构建。零件顶部设计有长条形镂空握持结构，该结构在建模时通过草图绘制闭合轮廓后执行切除拉伸命令生成，既可以降低零件整体自重，也能够为部件的拆装、角度调整提供施力点位，同时不会破坏主体结构的刚性。零件两侧对称设置的凸台结构，通过两侧基准面的偏移绘制草图后双向拉伸生成，凸台中心的同轴定位孔采用异型孔向导命令完成，严格保证孔位的同轴度公差，用于和刨床的侧部支撑构件完成销轴连接，为旋转板的摆动提供稳定的回转支撑。零件正面中心的大尺寸轴孔是核心功能结构，建模时先确定孔位的中心基准，通过旋转切除命令生成带台阶的孔腔结构，孔壁预留了轴件配合的公差余量，用于和驱动摆臂的转轴完成装配，传递刨床滑枕的往复运动动力。零件底部的两个对称支脚结构，通过底部基准面的草图拉伸生成，支脚的端面做了微小的倒角处理，避免装配时出现锐边干涉，同时保证支脚和安装基面的贴合度。渲染阶段采用哑光金属材质赋予零件整体，模拟实际机床零件的铸铁材质质感，调整环境光为柔和的侧上方打光，凸显零件各个结构的轮廓边界与凹凸关系，对孔位、凸台边缘做了细微的倒角光影强化，清晰展示各个结构的衔接关系。整个零件的设计完全贴合牛头刨床的运动逻辑，所有结构的尺寸参数都匹配刨床的装配公差要求，没有冗余的设计特征，在保证结构强度的前提下尽可能优化了零件的重量分布，确保旋转板在往复摆动过程中运行平稳，不会出现应力集中的问题，能够长期承受刨削作业带来的交变载荷。
