带键槽结构的螺旋齿轮三维建模作品

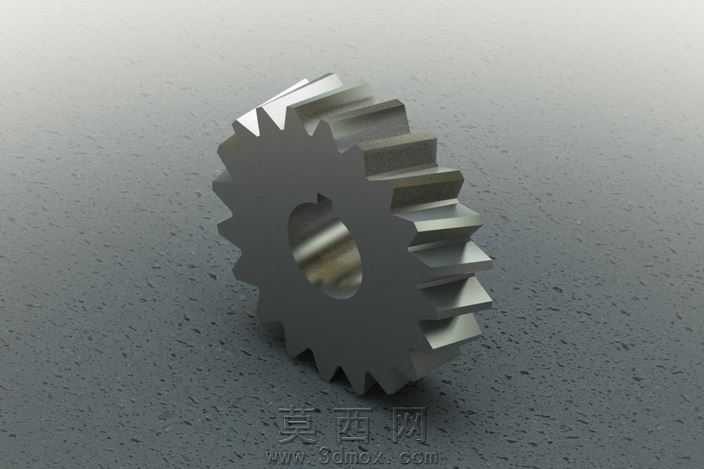

本作品为带键槽结构的螺旋齿轮三维建模成果，建模过程依托三维机械设计软件完成，整体建模逻辑遵循机械零件设计的规范流程，首先从齿轮的基础参数推导入手，先确定齿轮的模数、齿数、螺旋角、压力角等核心设计参数，通过参数化绘制齿轮的端面齿廓曲线，再结合螺旋升角参数生成螺旋齿的引导路径，通过扫描特征完成单个轮齿的实体构建，之后通过圆周阵列特征完成全部轮齿的生成，保证轮齿分布的均匀性与参数一致性。在齿轮基体结构设计上，重点完成了中心内孔与键槽的特征构建，键槽的尺寸匹配对应传动轴的安装公差要求，通过拉伸切除特征完成键槽的精准成型，同时对齿轮的端面、齿根、内孔壁等位置做了合理的圆角过渡处理，避免应力集中问题，符合机械零件的结构强度设计要求。材质与渲染环节，选用photoview 360完成渲染工作，为齿轮模型赋予了哑光金属钢材材质，调整材质的粗糙度、反射率参数，模拟真实钢制齿轮的表面质感，同时设置了柔和的漫反射环境光源，搭配浅灰色哑光地面作为承载背景，通过调整视角与景深参数，清晰展现齿轮的轮齿形态、螺旋齿的走向特征以及中心键槽的结构细节，渲染效果能够直观呈现零件的实际外观形态。整个建模过程严格遵循机械设计的尺寸规范，各特征之间的拓扑关系清晰，无建模错误与几何干涉问题，模型的结构完整还原了带键槽螺旋齿轮的实际构造，既可以作为机械传动结构设计的参考素材，也能够用于装配仿真、工程图导出等后续设计环节，键槽结构的设计充分考虑了齿轮与传动轴的周向固定需求，保证扭矩传递过程中的连接可靠性，轮齿的螺旋曲面构建精准，符合螺旋齿轮的啮合传动特性，能够直观体现这类传动零件的结构特点与设计逻辑。
