V型十二缸发动机曲轴箱结构三维设计

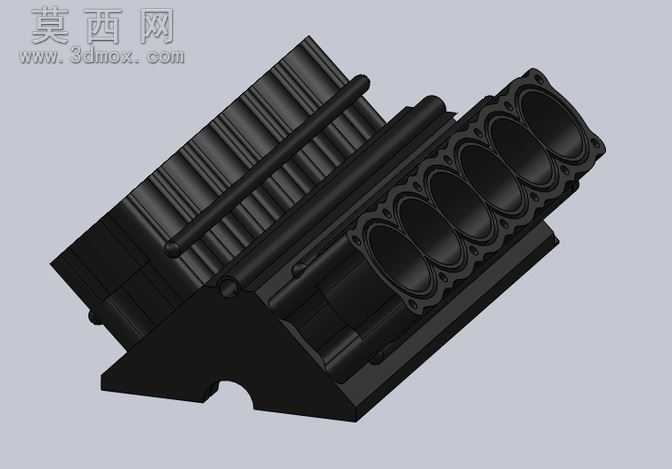

本作品为V型十二缸内燃机核心承载部件曲轴箱的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循内燃机曲轴箱的工程设计规范，还原了V型夹角布局下的箱体结构特征。建模初期先梳理V12发动机曲轴箱的功能逻辑：作为整台引擎的基础承载构件，曲轴箱需要同时承接两侧各六组气缸的安装定位、为曲轴运转提供封闭润滑空间、承担动力输出过程的全部载荷，因此建模时优先确定V型气缸的夹角基准，以曲轴回转中心线为核心定位轴，依次搭建两侧气缸列的安装座面，每侧六个气缸安装孔位严格按照等间距排布，孔位周边设计有加强筋结构与螺栓安装凸台，保证气缸安装后的结构刚性。箱体主体采用一体化的实体建模思路，先绘制箱体的主轮廓草图，通过拉伸、切除特征生成基础腔体，再针对曲轴安装位做轴孔的精密切除，轴孔周边设计有轴承安装的定位台阶，保证后续曲轴装配的同轴度要求。箱体外侧的加强筋采用渐变厚度设计，从气缸安装面延伸至箱体底部承托结构，既可以降低箱体整体重量，又能抵御气缸做功时传递的交变载荷，避免箱体出现应力形变。箱体侧面设计有润滑油道的预留通道结构，通道走向沿着箱体加强筋的排布路径规划，避免油道开孔破坏箱体的整体结构强度，同时保证润滑油可以顺利输送到各个曲轴轴承位与气缸壁位置。渲染阶段采用哑光黑色金属材质模拟铸铝曲轴箱的表面质感，材质参数调整为略带细微磨砂的漫反射效果，还原铸造箱体的真实表面肌理，场景采用柔和的均匀打光，清晰呈现箱体的筋位走向、孔位布局与轮廓特征，没有多余的反光干扰结构观察。整个建模过程完全遵循自上而下的装配设计逻辑，所有结构尺寸都匹配V12发动机的常规设计参数，既保证了外观结构的还原度，也预留了后续装配曲轴、活塞、连杆等部件的装配接口，可用于内燃机结构教学、动力系统方案展示等场景，完整呈现了大排量多缸发动机曲轴箱的结构设计要点。
