便携式NFC磁条读卡交易终端结构设计

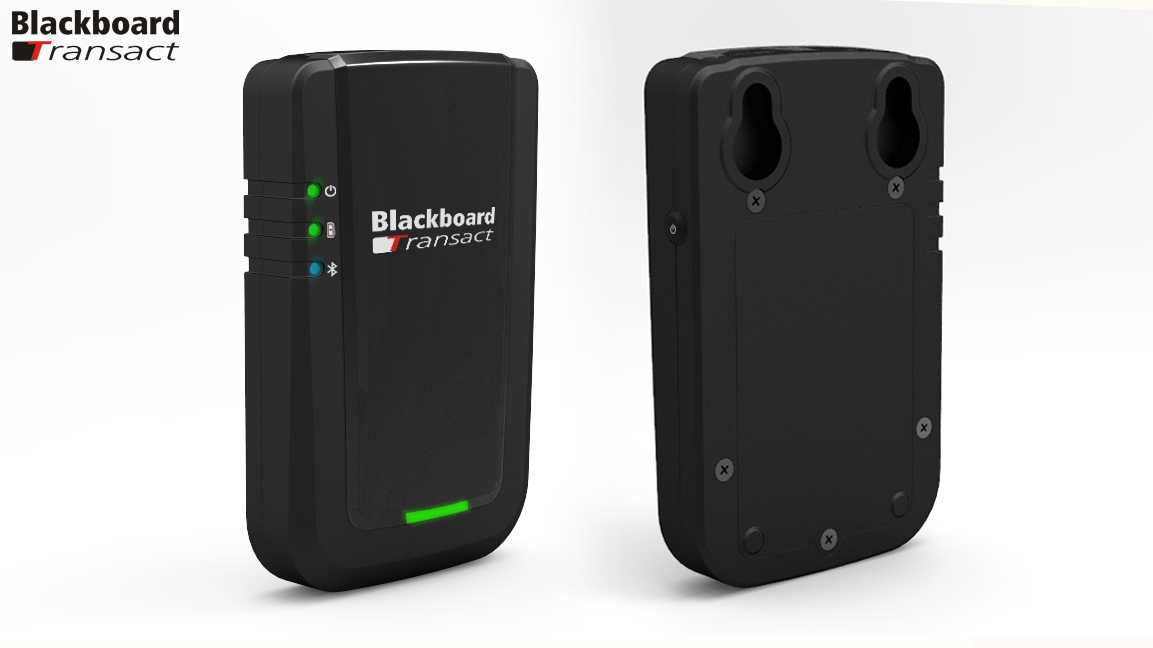

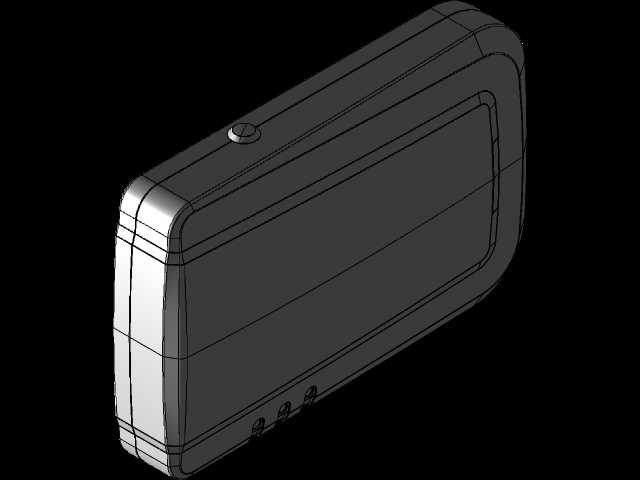

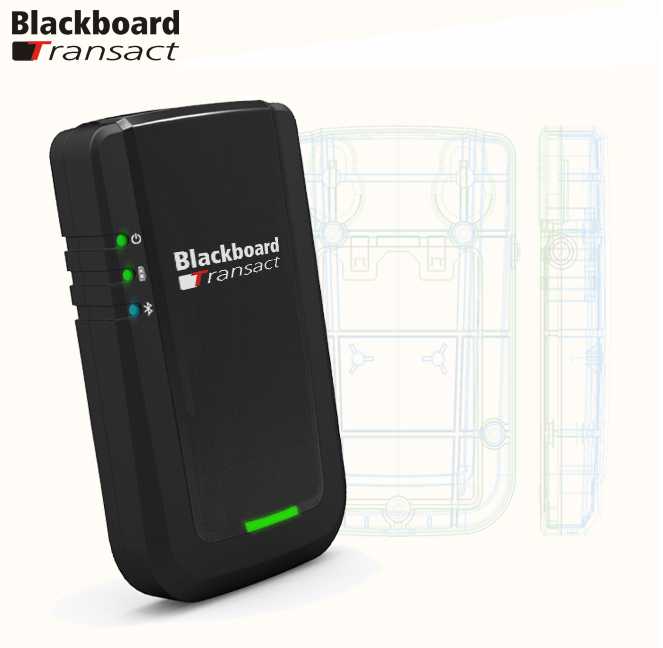

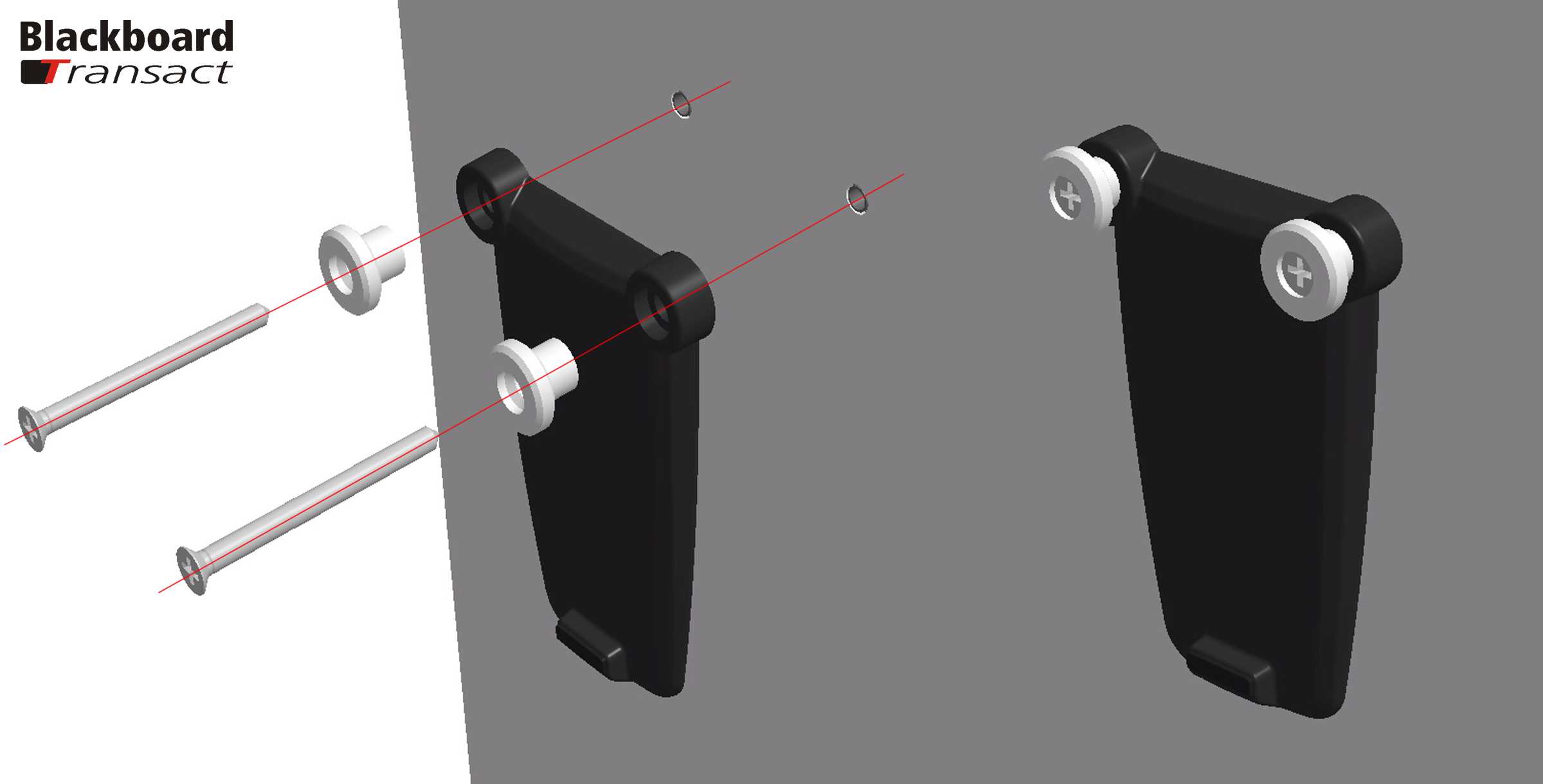

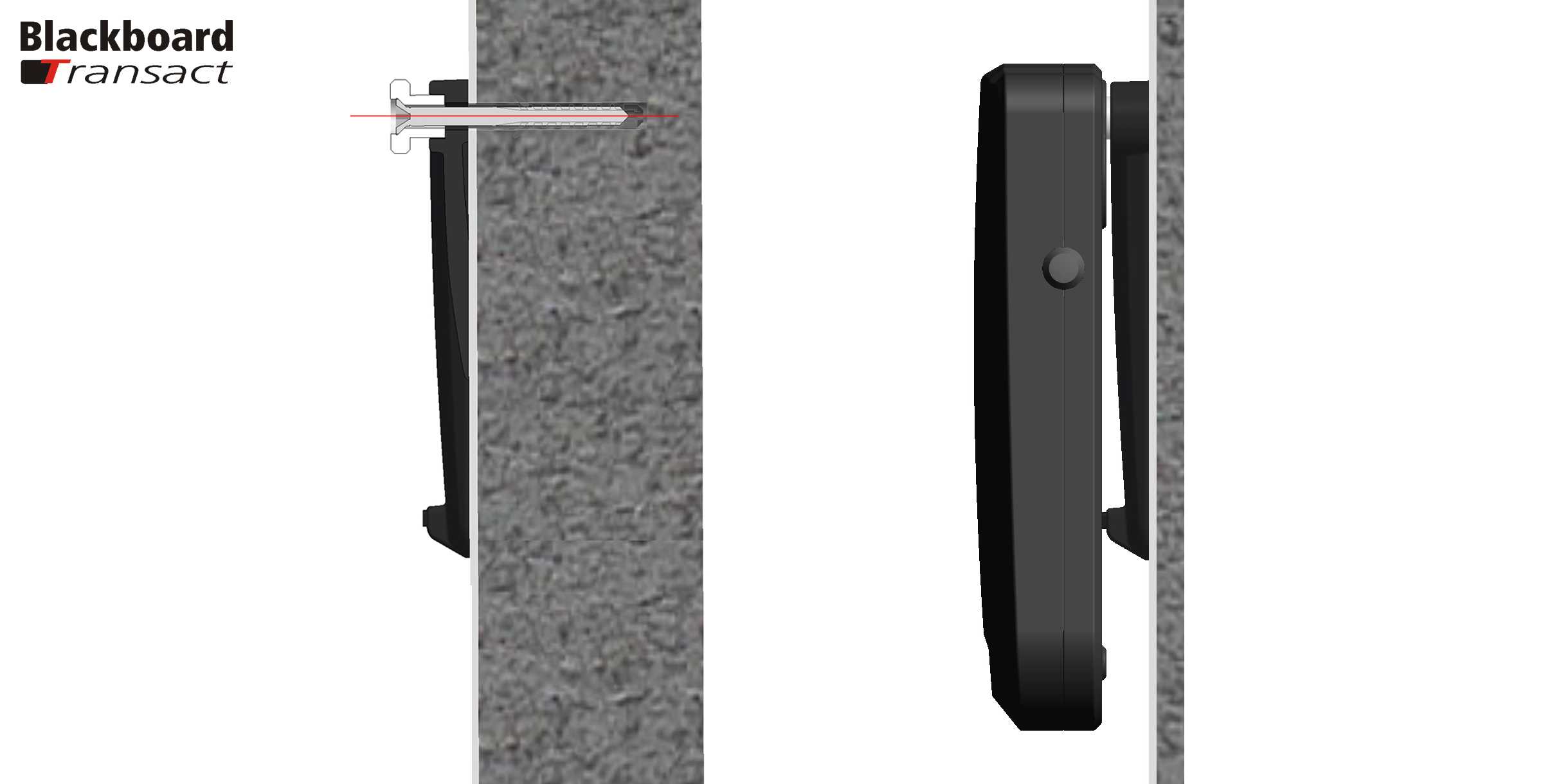

　　这款读卡交易终端的结构设计，最初是围绕多场景快速身份核验、小额交易的实际需求展开的，在做整体结构排布的时候，首先考虑了三种安装使用的边界条件：桌面平放使用时，底部的防滑胶条预留0.8mm的凸台高度，保证设备放置在光滑桌面时不会随操作滑动，底部预留的1.2mm间隙也能避免桌面液体直接浸泡设备底壳；墙面挂载使用时，背部预留了两个符合标准孔距的挂装孔位，孔位周边做了1.5mm的加厚筋位，避免长期挂载出现壳件变形，挂装状态下设备的操作面倾斜角度控制在15度，刚好适配站立操作时的视线角度；手持使用时，外壳侧边做了内凹的弧度处理，单边收窄2.3mm，贴合单手握持的手掌曲线，整机重量控制在180g以内，长时间手持操作不会产生明显的负重感。

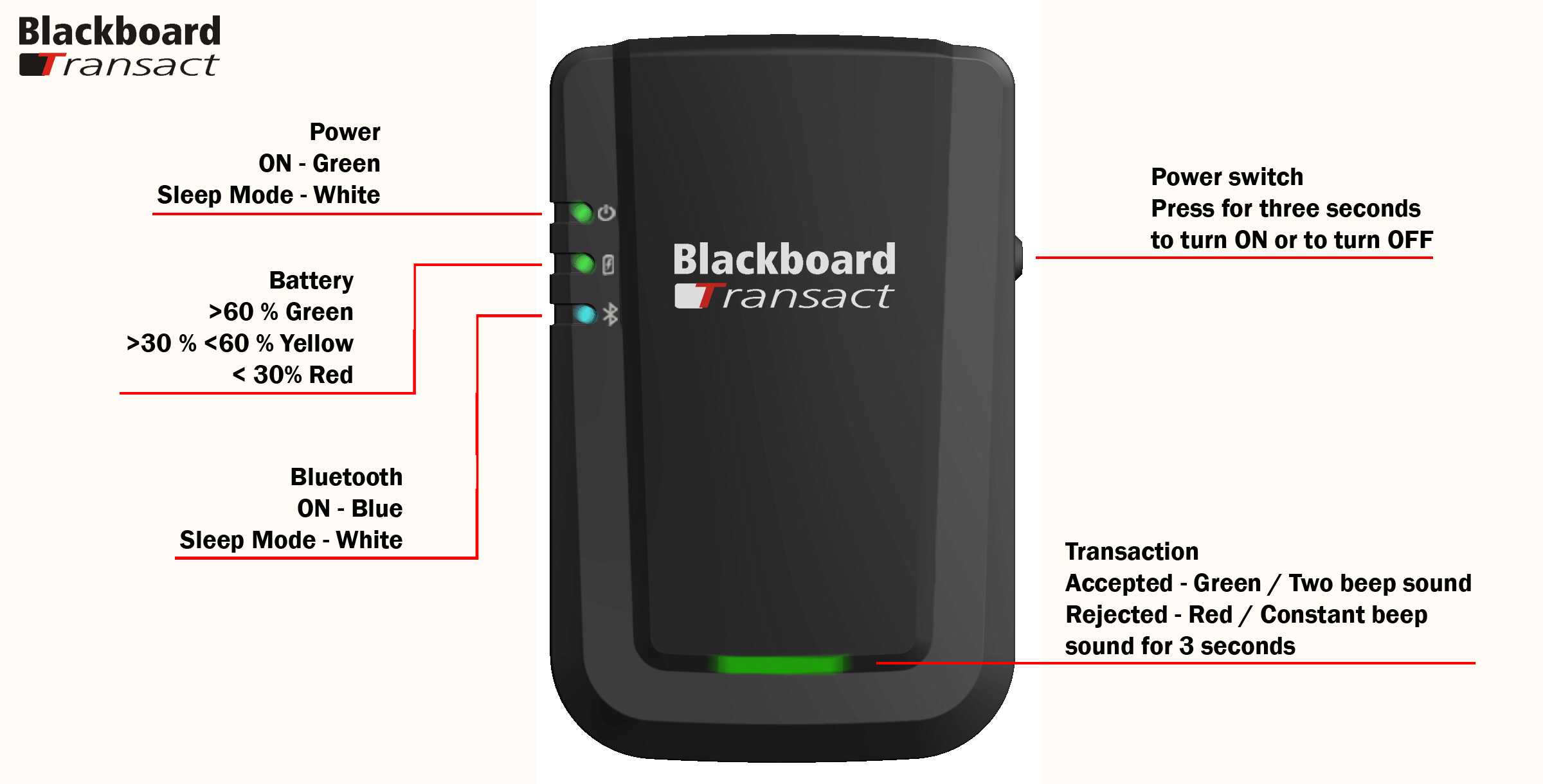

　　设备的状态指示结构做了分层排布的设计，最上方的电源状态灯、中间的电池电量指示灯、蓝牙状态灯、交易状态灯沿侧边竖直排列，每个灯位都做了独立的遮光隔筋，避免不同颜色的灯光串扰影响状态识别，底部的长条状态灯做了柔光扩散结构，光线不会直射人眼造成眩目。不同状态下的灯光逻辑是和结构排布匹配的：设备正常通电时电源灯显示绿色，设备关机状态下所有指示灯完全熄灭，避免无效耗电；电池电量低于30%时电量灯显示红色，电量在30%到60%区间时显示黄色，电量高于60%时显示绿色，充电状态下电量灯做呼吸闪烁效果，充满后常亮；蓝牙连接成功后蓝牙灯显示蓝色，未连接时保持熄灭；交易成功时交易灯显示绿色，同时内置的蜂鸣器发出两声短促提示音，交易失败或识别异常时显示红色，蜂鸣器发出持续两秒的长鸣提示，不用查看屏幕就能快速判断交易状态。设备侧边的实体按键做了0.5mm的凸台设计，按键表面做了防滑纹理，盲操作时能快速定位，长按三秒即可实现设备开关机，按键的回弹行程控制在1.2mm，按压力度设置在120g，既不会因为轻微触碰误触发，也不会因为按压力度过大影响操作手感。

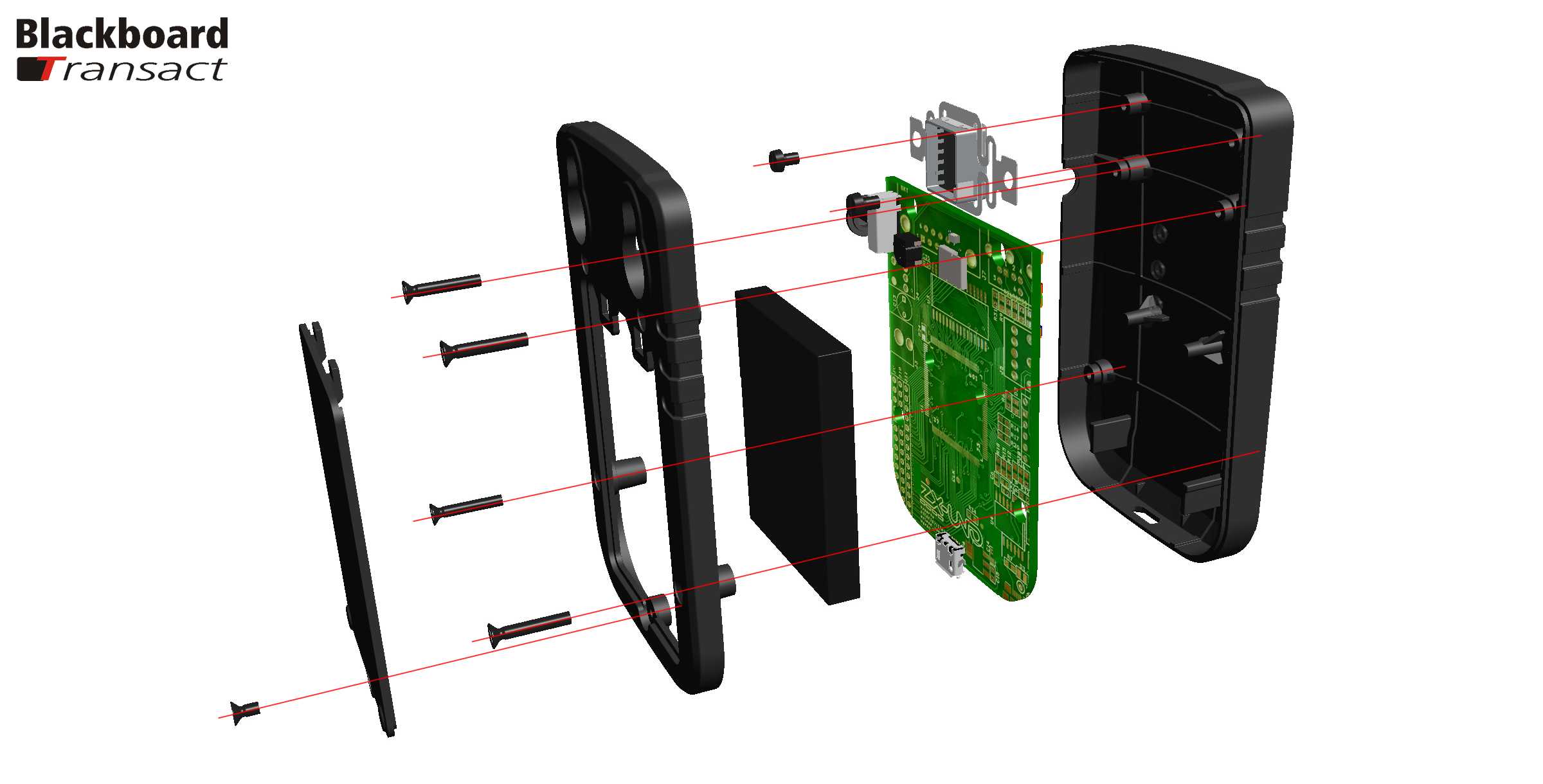

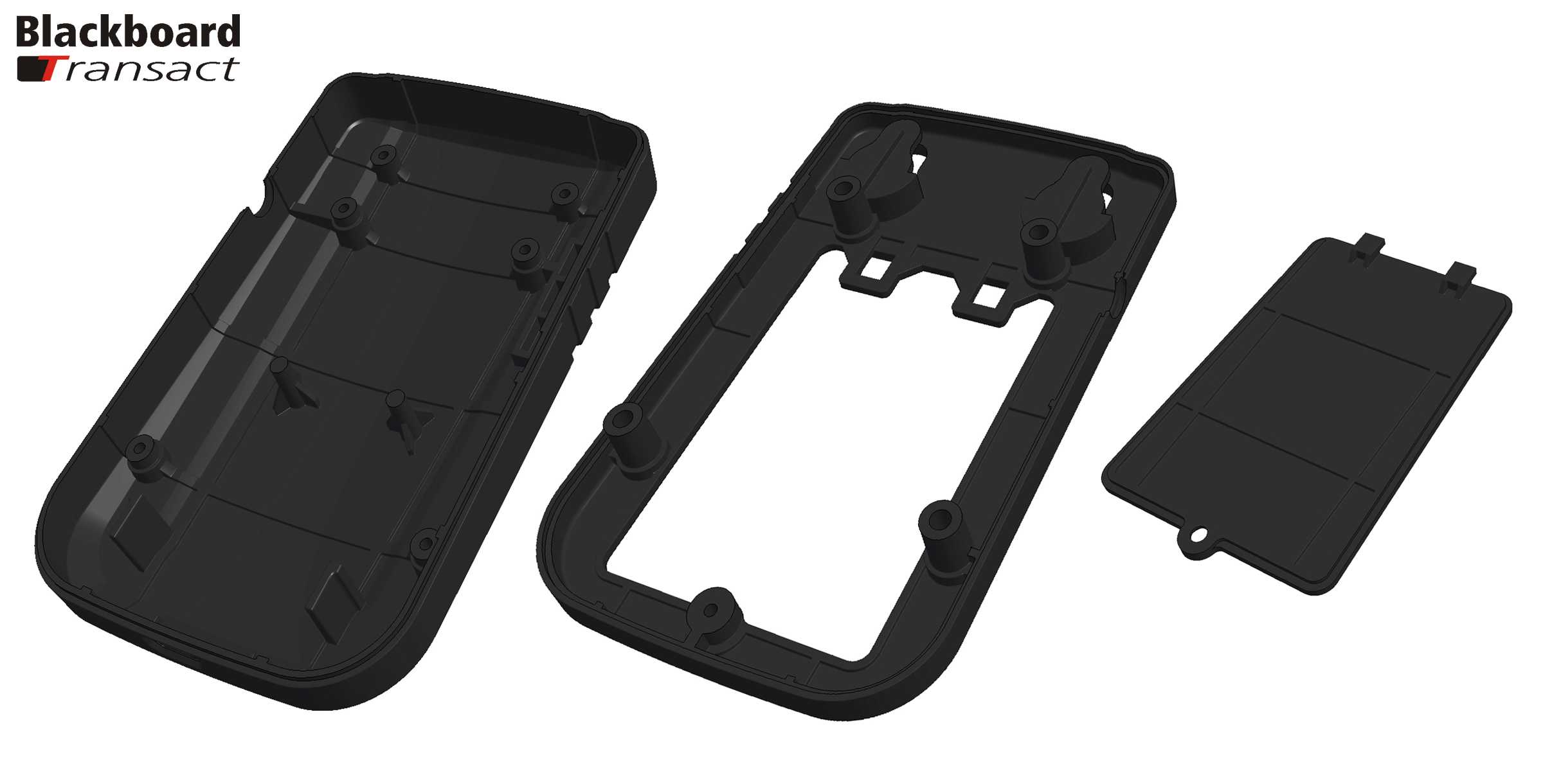

　　在内部结构排布上，NFC读卡天线布置在设备正面的上半区域，天线和外壳内壁预留0.3mm的间隙，避免金属壳体对信号产生屏蔽，磁条读卡模块的走卡通道做了导向斜角，卡片滑过时能自动对齐读卡触点，不会出现卡滞或者识别失败的情况。电池仓布置在设备下半部分，重心靠近手持位置，握持时不会出现头重脚轻的情况，电池和仓壁之间预留0.2mm的缓冲泡棉安装位，跌落时能吸收冲击能量，保护电池不受挤压。原本的设计方案里预留了充电底座的对接触点，底座可以同时实现设备站立放置和无线充电的功能，触点周边做了防水胶圈的安装槽，能达到日常泼溅防护的等级，不过目前的结构版本暂时没有配套底座的结构输出，触点位置做了密封堵头的预留，后续拓展时不需要改动主体外壳结构。

　　做结构校核的时候，重点验证了不同安装方式下的结构强度：桌面平放时从1米高度自由跌落至水泥地面，外壳的边角位置做了2mm的圆角缓冲，内部的PCB板通过四个螺丝柱固定，螺丝柱周边做了三角加强筋，跌落时不会出现柱体断裂的情况；墙面挂载时做了50N的垂直拉力测试，挂装孔位的加强筋没有出现开裂变形；手持状态下的侧边挤压测试，施加30N的握力时外壳形变量小于0.3mm，不会挤压到内部的电子元器件。设备的接口布置在侧边的下部，做了内凹的防护设计，插线时不会因为外力拉扯导致接口松脱，接口周边的壳体做了加厚处理，频繁插拔也不会出现接口周围壳体开裂的问题。
