带六角螺母的往复传动螺杆三维设计

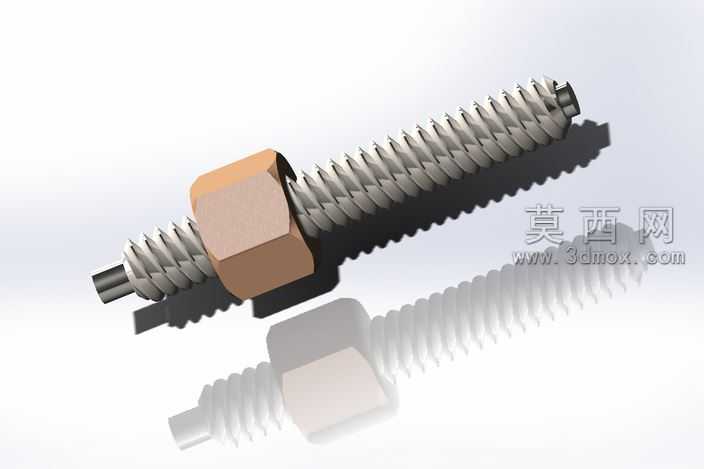

本作品为带配套六角螺母的传动螺杆三维建模成果，建模过程依托三维参数化设计思路完成，首先对螺杆的核心结构进行拆解：将整体分为两端光轴定位段、中间连续螺纹传动段两个核心部分，光轴段用于装配时的径向定位与支撑，螺纹段则承担与螺母配合实现直线往复传动的功能。建模时首先绘制螺杆的中心轴线作为基准参考，通过旋转凸台命令生成螺杆的基体光轴结构，随后针对螺纹部分，先绘制符合传动需求的牙型截面轮廓，采用螺旋线作为扫描路径，通过扫描切除命令生成连续规整的螺纹牙型，建模过程中严格控制螺纹的牙距、牙型角参数，保证螺纹与螺母的配合间隙符合通用机械装配公差要求，避免出现干涉或配合过松的问题。配套的六角螺母建模时，先绘制正六边形截面通过拉伸生成螺母基体，随后在螺母中心位置绘制与螺杆参数完全匹配的内螺纹结构，同样采用扫描切除的方式生成内螺纹牙型，同时在螺母的端面边缘添加了微小的倒角结构，还原实际五金零件的工艺细节，避免锐边结构。材质与渲染环节，为螺杆部分赋予哑光金属钢材质，调整材质的粗糙度、金属度参数，还原钢制传动件经过机加工后的细腻金属质感，螺纹牙型的边缘做了细微的光影处理，凸显螺纹的连续结构特征；为六角螺母赋予铜合金材质，调整材质的漫反射与高光参数，呈现铜质零件温润的金属色泽，与钢制螺杆形成明确的材质区分。渲染时采用柔和的侧上方打光方案，在螺杆与螺母下方投射出柔和的倒影，既清晰展现零件的外轮廓结构，也通过光影层次凸显螺纹的螺旋走向、螺母的六角棱边等细节特征。结构设计上，该螺杆采用双头梯形螺纹结构，相比普通连接螺纹具备更好的传动效率与承载能力，两端的光轴段直径略小于螺纹小径，方便装配时穿过安装孔位，螺母的对边尺寸、厚度参数均参考通用五金件的标准规格设定，可直接用于传动机构的虚拟装配验证、运动仿真演示等场景，建模过程中所有特征均保留参数化关联，可通过修改核心参数快速调整螺杆的长度、螺纹规格、螺母尺寸，适配不同的设计使用需求。
