椭圆形沉孔加工用拱拳锪钻三维模型

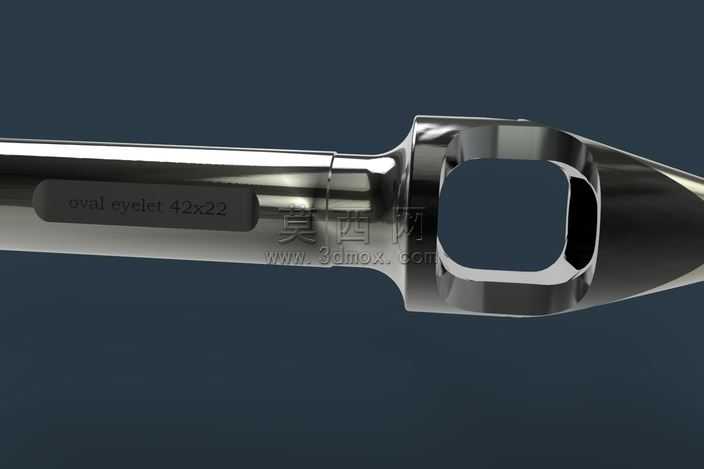

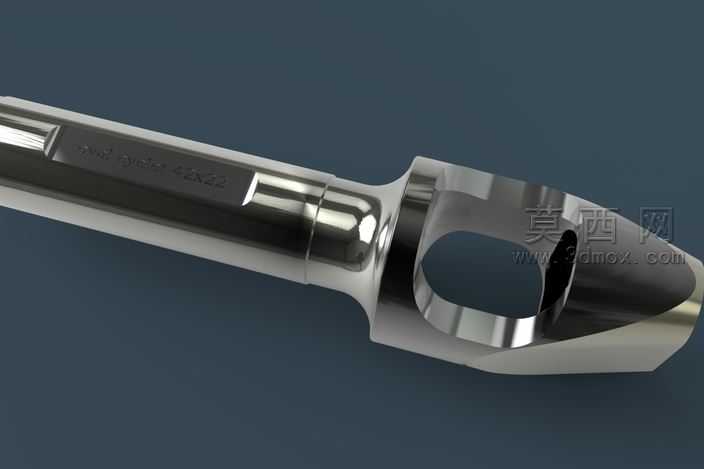

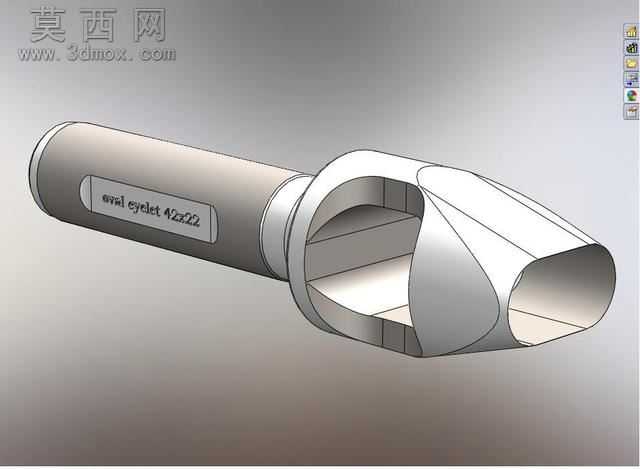

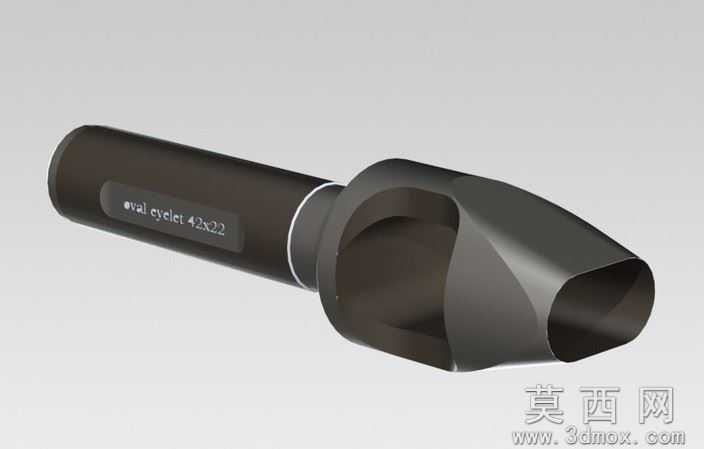

本模型为椭圆形沉孔加工专用拱拳锪钻，建模过程以实际金属切削刀具的生产参数为基准，首先通过草图绘制刀具整体轮廓，精准定位圆柱柄部与切削工作段的衔接位置，柄部采用标准直柄结构设计，预留装夹定位基准面，保证与机床装夹结构的适配性。建模时重点还原切削端的椭圆形内凹切削腔结构，通过曲面放样、布尔运算等操作构建切削刃的空间角度，刃口处做微小倒角处理，还原真实刀具的刃磨工艺特征，同时保证切削腔的椭圆轮廓精度，匹配椭圆形沉孔的加工成型需求。材质渲染阶段采用高速钢刀具的金属质感表现，通过调整材质的反射率、粗糙度参数，还原高速钢经淬火抛光后的亮银色金属光泽，在刃口、柄部标识区域做细微的质感区分，柄部蚀刻的规格标识采用凹凸贴图实现，还原真实刀具的产品标识细节。结构设计上，柄部与切削工作段之间设置过渡轴肩，既可以作为装夹定位的限位结构，也能提升刀具整体的结构强度，避免加工过程中应力集中导致的刀具断裂问题；切削端的排屑空间做圆滑过渡处理，保证加工过程中切屑可以顺利排出，减少切屑堆积对加工表面质量的影响。设计思路围绕实际孔加工场景展开，针对椭圆形沉孔的加工需求，摒弃传统锪钻的圆形切削轮廓，采用匹配椭圆轮廓的切削刃布局，保证一次走刀即可成型符合要求的椭圆形沉孔，无需后续二次修型，有效提升加工效率与成型精度；建模过程中对刀具的各个尺寸参数做标准化约束，柄部直径、切削段长度、切削腔深度等参数均参考行业通用刀具规格设置，保证模型可直接用于刀具生产参考、加工工艺模拟、机床加工装配仿真等场景，渲染阶段采用深色背景配合定向打光，突出刀具的金属质感与结构细节，清晰展现切削刃的轮廓形态与整体结构特征。
