撬装式多联袋式机械净水过滤装置

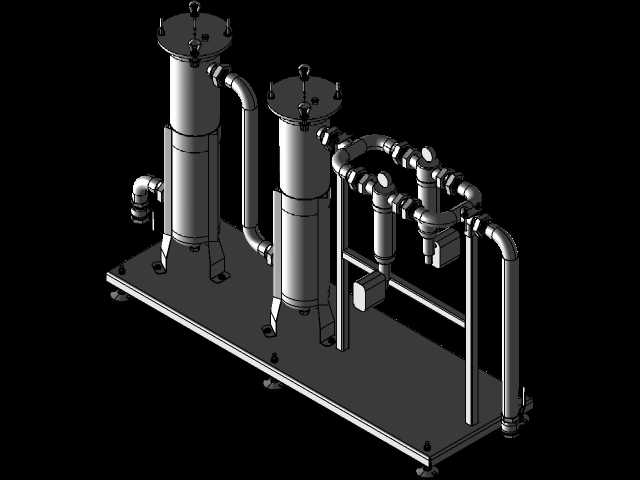

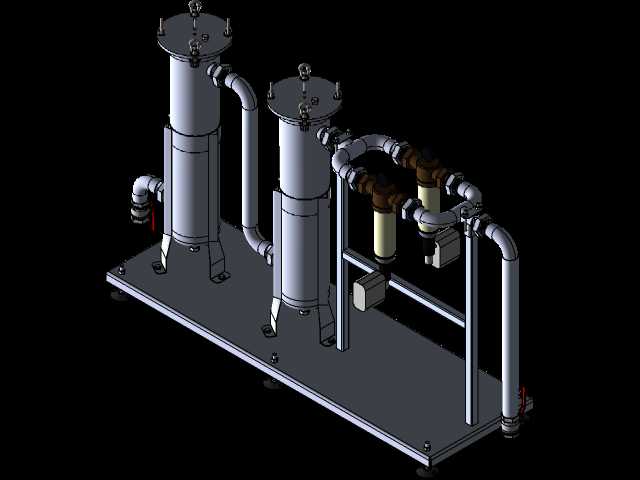

　　这套集成式过滤装置主要面向工业循环水、工艺给水、中小型水处理工段的机械净化需求，常见于机加工车间冷却液循环、食品加工原水预处理、化工料液除杂、涂装线前处理水过滤等场景，相比单台独立安装的过滤设备，撬装集成的结构能大幅减少现场管路施工的工作量，降低安装对接的出错概率。从结构布局来看，整套装置固定在一体化碳钢撬装底座上，底座预留了可调式支撑脚杯，安装时可根据地面平整度调整整体水平度，避免设备运行时因管路应力集中出现接口渗漏问题，底座边缘预留了叉车孔位，方便车间内转场与整体吊装就位，无需拆解管路即可完成移位。装置集成了两级过滤单元，前端设置小通量精密过滤支路，后端并联两台大流量袋式过滤筒体，

　　可根据实际处理流量需求选择单筒运行或者双筒同时工作，当其中一台滤筒需要更换滤袋时，可通过前端的三通球阀切换管路通路，实现不停机换袋，避免生产线因过滤环节中断出现非计划停机。前端的精密过滤支路配置了压力表与手动排污阀，可实时监测支路进出口压差，判断滤芯堵塞程度，排污阀采用快开式结构，日常维护时无需拆卸管路即可完成积污排放。后端的袋式滤筒采用快开吊环式上盖结构，无需大型工具即可开启上盖更换滤袋，滤筒内部设置了不锈钢滤袋支撑网篮，可承受较高的过滤压差，避免滤袋在高压差下出现破损漏料的问题，滤筒进出口采用侧进侧出的管路走向，符合流体流动的阻力特性，减少不必要的水头损失。整套装置的管路连接采用标准化法兰与卡套接头结合的方式，

　　不同压力等级的管路对应匹配对应的密封件，低压段采用耐水橡胶密封，高压段采用聚四氟乙烯密封垫，适配不同温度、不同腐蚀程度的流体介质。设计过程中优先考虑了操作维护的便利性，所有阀门的操作手柄、压力表的观测面都朝向设备正面的操作侧，日常巡检时站在设备正前方即可完成所有参数读取与阀门操作，无需绕到设备侧面或者背面。滤筒的安装间距预留了足够的操作空间，更换滤袋时操作人员有充足的空间完成滤袋抽取、更换、复位的动作，不会因为空间局促出现操作磕碰。撬装底座的高度设置充分考虑了底部排污管路的安装空间，设备就位后底部排污口距离地面有足够的高度，可直接对接排污管路或者放置接污容器，无需额外垫高设备。管路布局采用对称式设计，两个并联滤筒的管路长度、

　　弯头数量基本一致，保证双筒运行时两个滤筒的流量分配均匀，避免出现单筒负荷过大提前堵塞的问题。管路的支撑采用与撬座一体焊接的管卡支架，避免设备运输、运行过程中管路出现晃动位移，所有焊接位置都做了打磨钝化处理，避免焊渣残留进入流道损伤滤袋或者密封件。装置进出口预留了标准法兰接口，现场安装时只需要对接进出口主管道即可完成安装，无需额外配置旁通管路、阀门、压力表等附属配件，整套装置在出厂前即可完成压力测试与密封性检测，大幅缩短现场安装调试的周期。针对不同的过滤精度需求，滤筒可适配不同精度等级的过滤袋，从粗滤的50微米到精滤的1微米都可灵活更换，无需改动设备主体结构，前端的精密过滤支路也可根据需求更换不同精度的滤芯，实现分级过滤，延长后端滤袋的更换周期，降低日常运行的耗材成本。设备整体的外形尺寸充分考虑了标准车间的通道宽度、门洞尺寸，整体撬装的宽度控制在常规车间通道可通行的范围内，转场运输时无需拆解即可通过标准工业门洞，适配大多数中小型生产车间的安装空间条件。
