带紫外线消毒功能的皮带输送设备

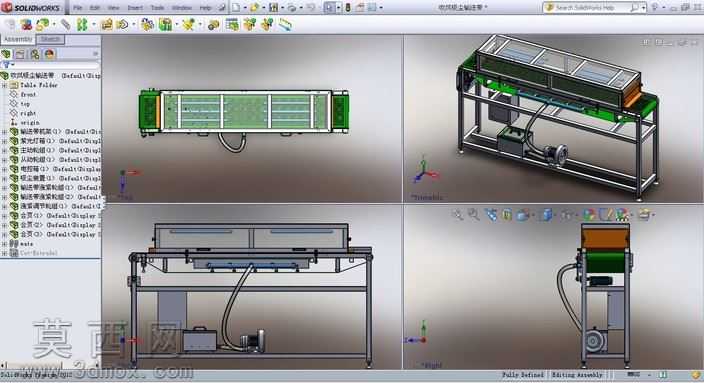

本模型为集成紫外线消毒功能的皮带式输送设备，采用SolidWorks完成全参数化三维建模，所有零部件均按照实际工业生产的尺寸比例进行1:1还原，建模过程中严格遵循机械设计规范，对各部件的装配约束、运动干涉进行了反复校验，确保整体结构的合理性与可落地性。模型从四个视角完整呈现了设备的整体构造，包含皮带输送主体、机架支撑结构、紫外线消毒舱体、动力传动组件、排风管路系统等核心模块，各模块之间的装配关系清晰明了，可直接用于结构拆解与原理演示。建模阶段对不同部件的材质进行了区分设置，机架采用工业常用的方通焊接结构，赋予金属哑光材质还原真实钢材质感；输送皮带采用食品级PU材质，设置了对应的哑光弹性材质表现；消毒舱的外罩采用半透明防护板材，既还原了设备的防护设计，也可直观看到内部的紫外线灯组排布；动力端的电机、风机等标准件均按照工业选型样本建模，细节处的接线、固定螺栓、调节脚杯等小部件也没有省略，完整还原了设备的真实细节。设备的设计思路围绕连续化消毒作业需求展开，将皮带输送的连续传输特性与紫外线的无接触杀菌特性结合，待消毒物料从进料端进入后，随皮带匀速通过封闭的紫外线消毒舱，舱内多组紫外线灯可对物料表面进行全方位照射杀菌，配套的排风管路可及时排出消毒过程中产生的微量臭氧，避免作业环境受到影响；设备底部设置了可调节脚杯，可适配不同地面的安装调平需求，皮带两端设置了张紧调节结构，可根据使用情况调整皮带松紧度，保证输送过程平稳不跑偏。整体结构布局紧凑，消毒段与输送段集成度高，无需额外搭建消毒工位，可直接接入生产流水线使用，适用于食品包装、小件日用品、电子零部件等产品的表面连续消毒作业，模型完整保留了建模特征树，可根据实际生产需求调整输送长度、消毒功率、皮带宽度等参数，具备较高的二次修改与参考价值。
