带安装支架的多插孔插线板三维设计

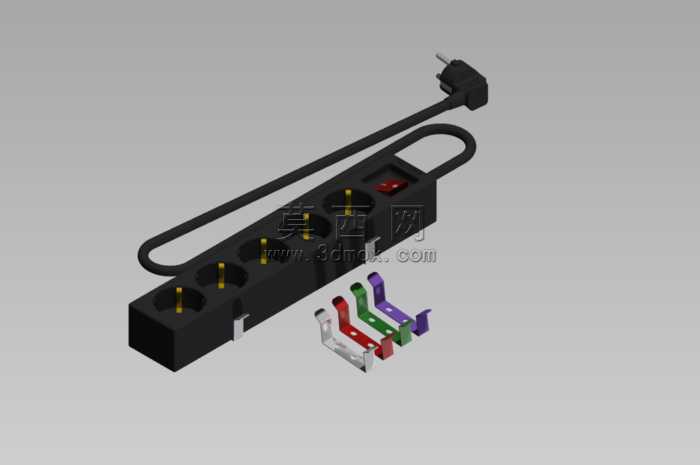

本作品为带配套安装固定组件的多位插线板三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，完整还原插排本体、电源线、插头、开关以及多组彩色安装卡扣的全部细节。建模阶段首先对插线板主体进行基准定位，以长方体基体为基础，通过拉伸切除特征依次排布五个国标插孔位，每个插孔内部的铜件接触槽位都按照实际五金件尺寸做了精确的结构预留，插孔边缘做了符合安全规范的圆角过渡处理，避免尖锐棱角带来的安全隐患。插排侧面预留了安装卡扣的卡接槽位，槽位的卡扣限位凸台尺寸经过反复校核，能够和配套的多色安装卡扣实现精准的过盈配合，无需额外紧固件即可完成插排在墙面、桌下、设备侧壁等不同场景的固定安装。插排一端集成了船型电源开关，开关旁设置了红色通电指示灯位，建模时对开关的按压行程结构、指示灯的透光罩结构都做了分层处理，方便后续渲染时区分不同材质区域。电源线部分采用扫掠特征完成柔性线缆的形态建模，还原了线缆从插排本体引出后自然弯折的弧度，末端的两扁插插头做了分件处理，插片的金属部分和插头的绝缘塑料部分分别独立建模，保证结构的完整性。配套的五组彩色安装卡扣分别采用不同的配色区分，卡扣的弯折弧度、卡接钩结构都按照实际冲压钣金件的工艺特征做了还原，卡扣上的固定安装孔位也做了精确的位置标注，方便实际生产时的孔位加工。材质渲染阶段，插排主体采用哑光黑色阻燃PC材质，调整材质的粗糙度参数模拟真实塑料的磨砂质感，插孔内部的铜件采用抛光黄铜材质，添加轻微的反射效果还原金属导电件的质感；电源线采用哑光黑色橡胶材质，适当提高材质的柔度参数模拟线缆外皮的柔软触感；安装卡扣分别赋予红、绿、紫、银等不同的金属烤漆材质，调整不同颜色的色相和反光度，既区分不同卡扣的使用场景，也让整体渲染效果层次分明。整体设计围绕实用化安装需求展开，在常规插线板的基础上增加了可快速拆装的固定卡扣结构，解决了传统插线板摆放杂乱、容易移位的问题，所有结构都经过装配干涉检查，各部件之间不存在配合冲突，可直接用于后续的结构验证、3D打印手板制作或者生产开模参考。
