铁路轨道转辙跟踪开关结构设计

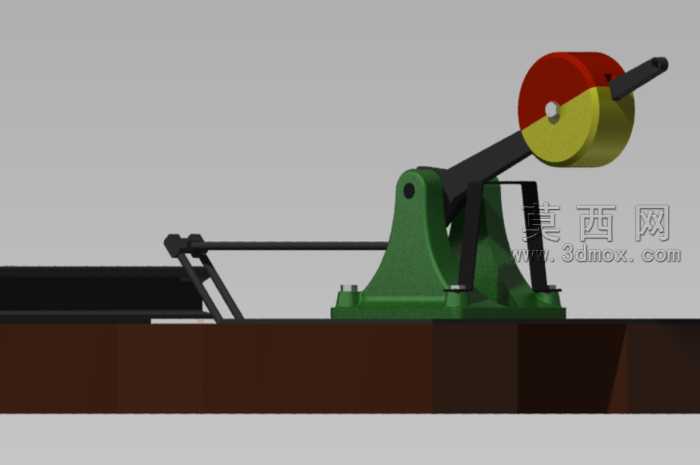

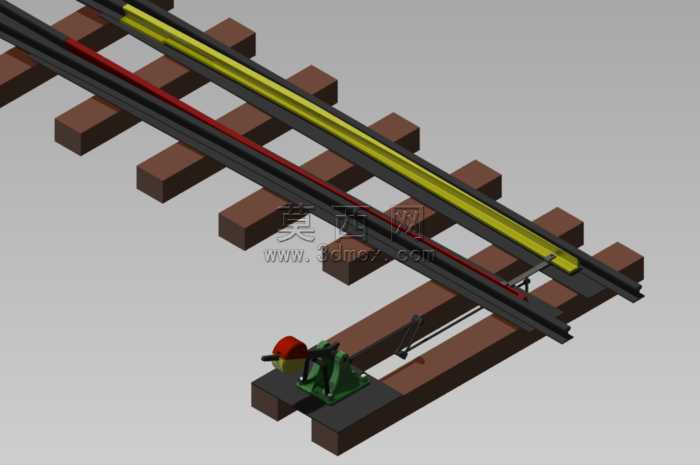

本模型为铁路轨道配套的跟踪开关简易结构设计，采用三维建模软件完成全参数化搭建，整体围绕轨道转辙作业的功能需求展开设计。建模过程中首先完成轨道基底的搭建，按照标准轨距比例绘制钢轨、枕木的基础结构，枕木采用等距排布的长方体结构，赋予深棕色哑光木质材质，钢轨采用亮面金属材质，区分轨头、轨腰的结构细节，还原真实轨道的基础形态。核心的跟踪开关驱动机构设置在轨道侧端，底座采用深灰色铸铁质感材质，表面做粗糙磨砂处理还原金属铸件的质感，驱动摇臂部分采用红绿配色的工程塑料材质，通过连杆结构与可移动的尖轨部分实现联动，尖轨侧端的滑动部件做了简化的运动副约束，可直观展示转辙过程中尖轨的位移逻辑。模型中还设置了红黄两色的标识条，沿钢轨长度方向排布，用于直观标识尖轨的移动行程范围，红色标识条对应锁闭位置，黄色标识条对应解锁位移区间，清晰展示开关的动作行程。整体建模未做过度的工业级细节冗余，以清晰展示结构联动逻辑为核心设计思路，各部件之间的装配关系明确，连杆铰接处的结构做了简化处理，既保证了结构逻辑的准确性，也降低了模型的复杂度，可用于轨道交通信号设备的基础结构展示、教学演示场景，材质搭配上区分了金属铸件、工程塑料、木质枕木的不同质感，渲染时采用均匀的环境光，避免过强的阴影遮挡结构细节，让各部件的位置关系、联动逻辑能够清晰呈现，整体结构紧凑，完全贴合轨道旁安装的实际布局逻辑，没有多余的外凸部件，符合铁路沿线设备的安装空间要求。
