通用型手动夹持式起重工具结构设计

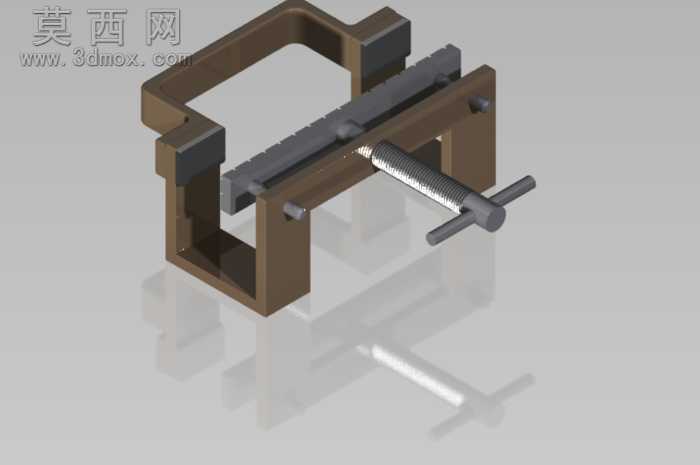

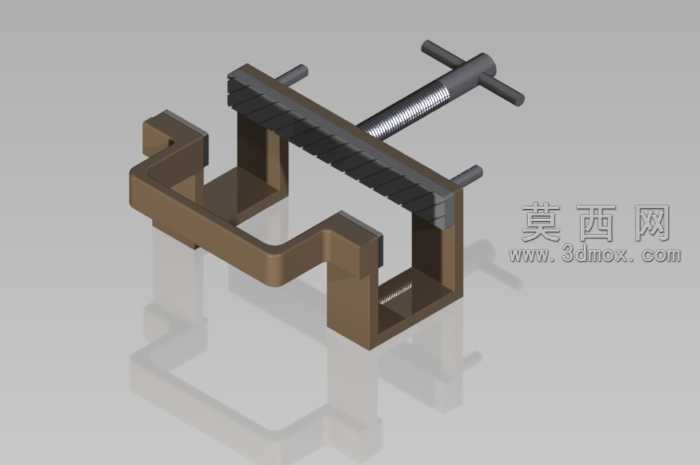

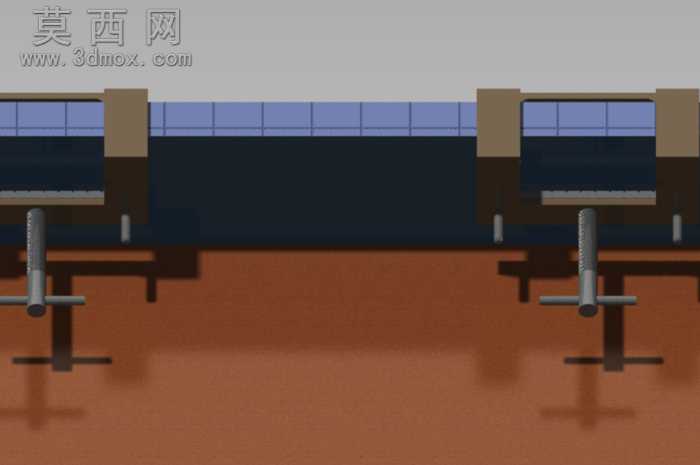

本作品为一款手动夹持式通用起重工具，采用Autodesk Inventor完成全参数化三维建模，建模过程中严格遵循机械加工工艺规范，对所有零件的配合公差、装配间隙进行了预设，确保模型可直接导出工程图用于实际生产参考。模型整体采用C型夹座作为主体承载结构，夹座部分通过拉伸、倒圆角、拔模等特征完成建模，表面赋予磨砂棕褐色金属材质，模拟铸铁喷塑的实际质感，兼顾结构强度与视觉真实感。核心传动部分采用梯形丝杠副结构，建模时还原了丝杠的梯形螺纹牙型、配套的T型转动手柄，手柄表面赋予镀铬亮面金属材质，还原手动操作部件的防滑握持结构与金属光泽，丝杠与夹座的螺纹配合处做了干涉检查，确保虚拟装配状态下运动无卡顿、无穿模。夹座的夹持接触面设计有平行齿纹结构，建模时通过阵列特征完成齿形排布，齿面赋予粗纹理防滑材质，模拟实际使用中增大摩擦力、防止夹持重物滑脱的功能。渲染阶段采用工作室环境光，添加地面反射效果，清晰呈现工具的整体结构比例与各部件的装配关系，视角选择等轴测视角，可同时观察到夹座的开口形态、丝杠的传动路径、手柄的操作位置。设计思路围绕日常场景中重物移位的需求展开，可用于移动床体、沙发等大件家具，也可适配小型机加工工件的夹持起吊，整体结构无需额外动力源，仅通过手动旋转手柄即可带动丝杠进给，驱动活动夹臂向固定夹臂靠拢，实现对重物的夹紧固定，夹紧后可借助外部起吊设备完成重物移位，结构简单可靠，操作便捷，后续可根据实际使用反馈优化夹臂的开口行程、丝杠的导程参数，进一步拓展夹持重物的重量范围与适配场景。
