3/4英寸嵌入式安装逆向工程阀芯组件

　　这套嵌入式阀门组件主要面向民用及商用给排水管路的终端控制场景，常见于面盆龙头、淋浴混水阀、厨房水槽龙头这类需要将控制结构嵌入安装基体内部的水暖设备中，区别于明装阀件外露的结构形式，嵌入式安装的设计能够让终端出水设备的外观更简洁，同时避免阀件突出带来的磕碰风险，在卫浴、商用饮水台、公共盥洗设施中应用十分广泛。

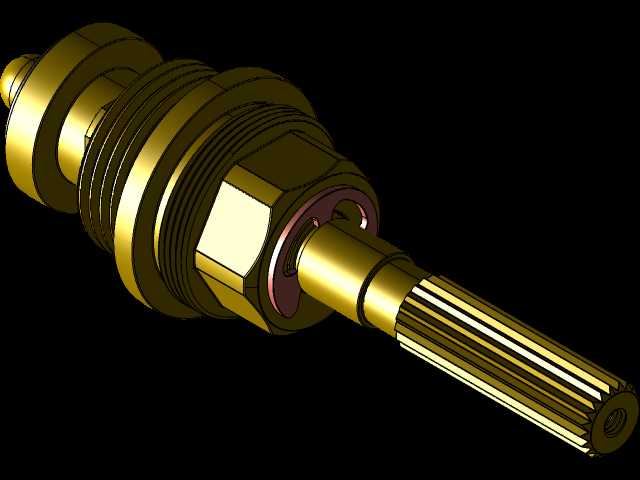

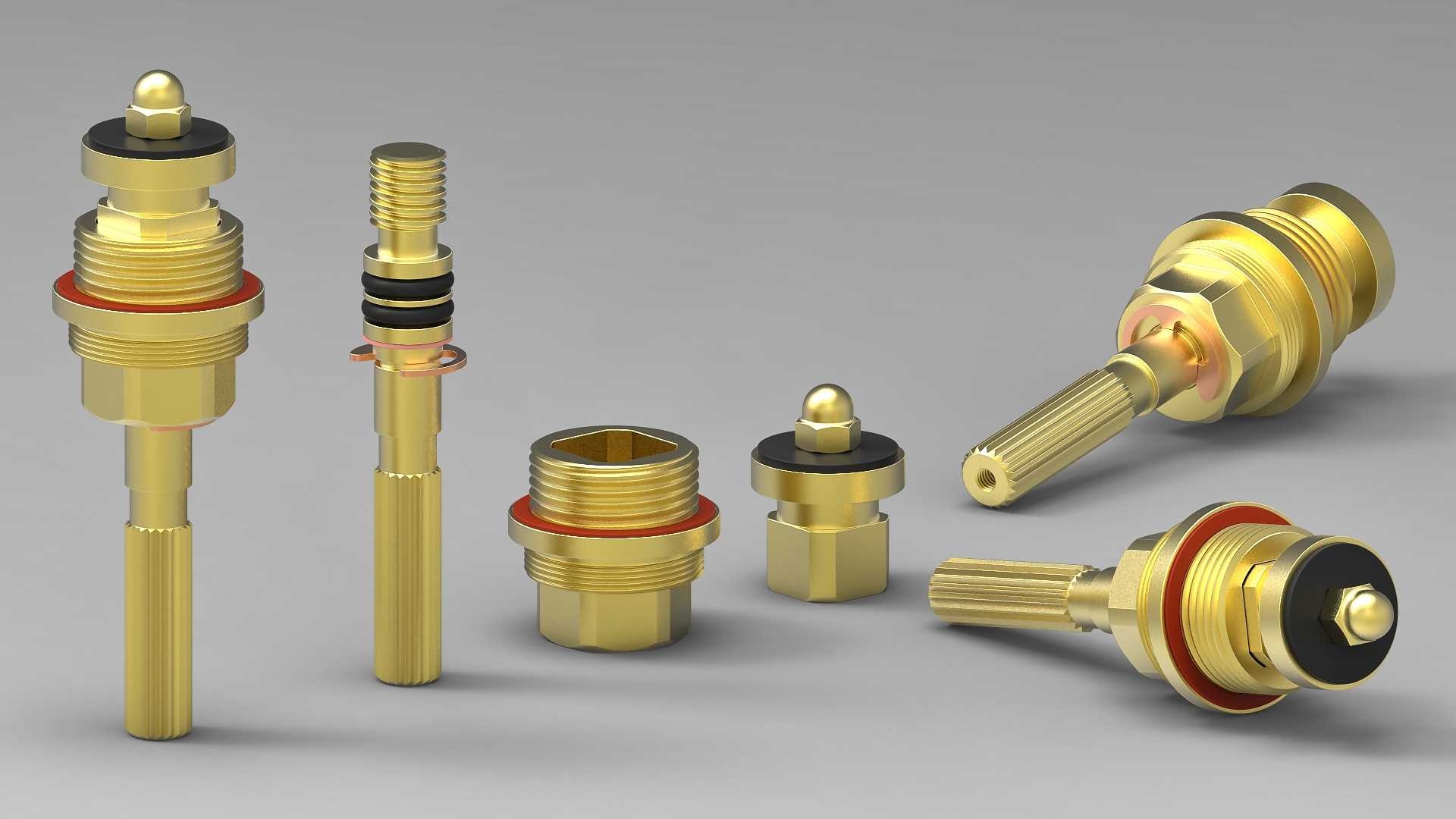

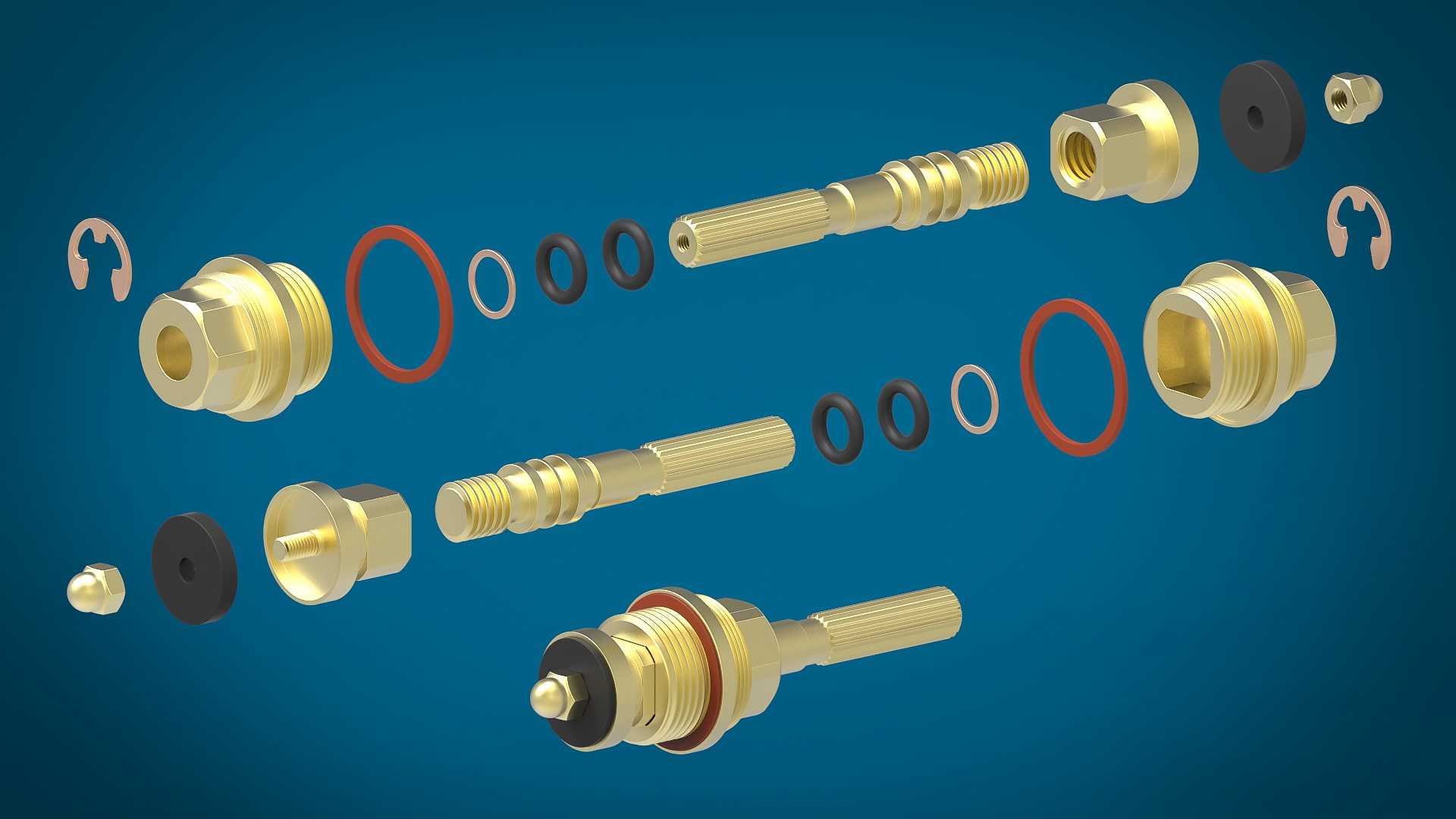

　　从实际使用功能来看，这套组件承担着管路通断控制、水流调节的核心作用，整套拆分结构包含阀杆、密封座、锁紧螺母、阀芯基座等多个独立零件，各零件之间通过精密的轴向配合实现动作传递：阀杆作为手动操作的力传递部件，上部的滚花纹理是为了适配手柄安装时的防滑需求，避免手柄长期使用出现松脱打滑的问题；下部的多道环形密封槽用于安装O型密封圈，在阀杆做旋转或升降动作时，密封圈与阀体内壁形成动态密封，防止管路内的压力水从阀杆配合间隙渗漏。

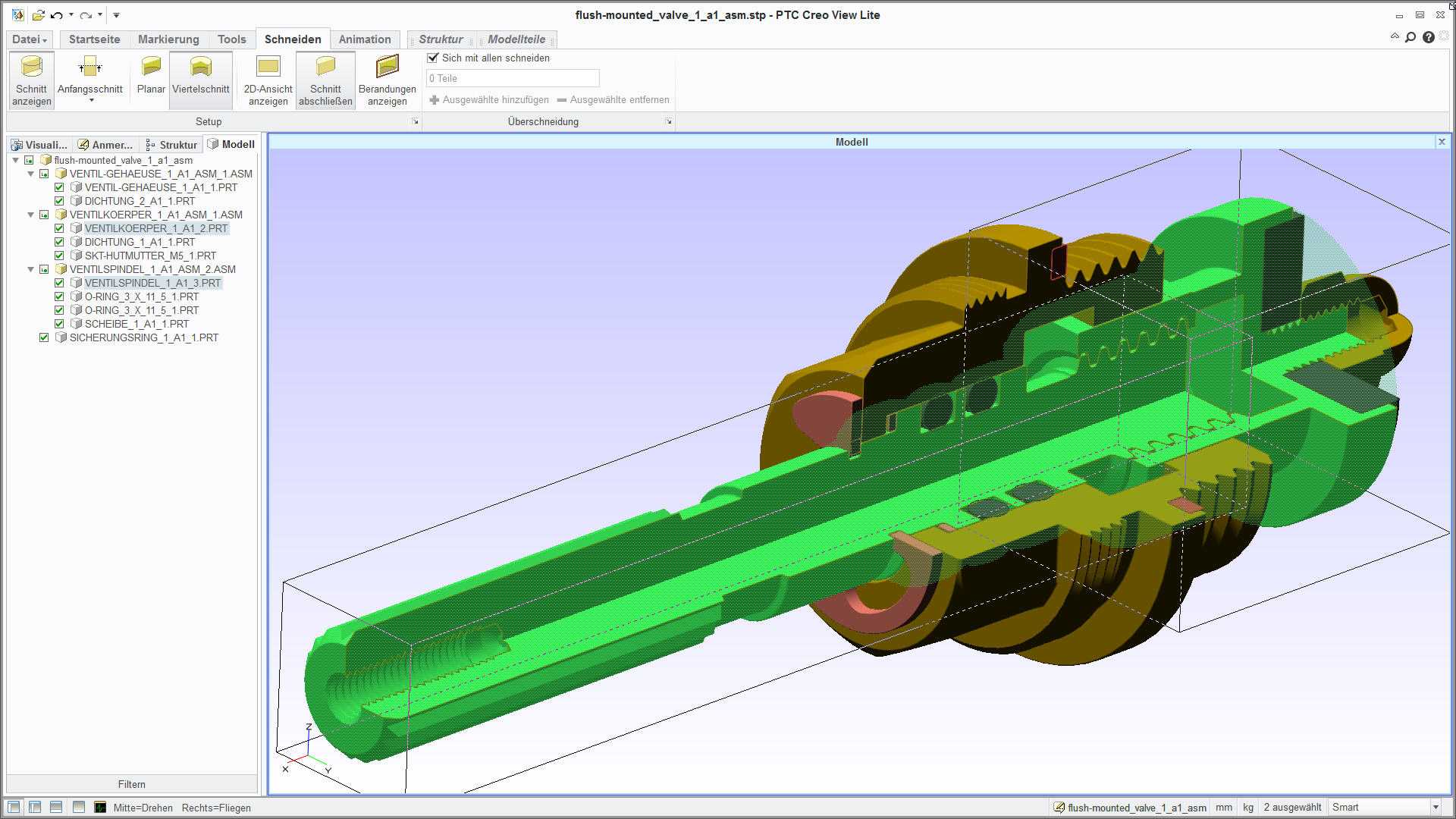

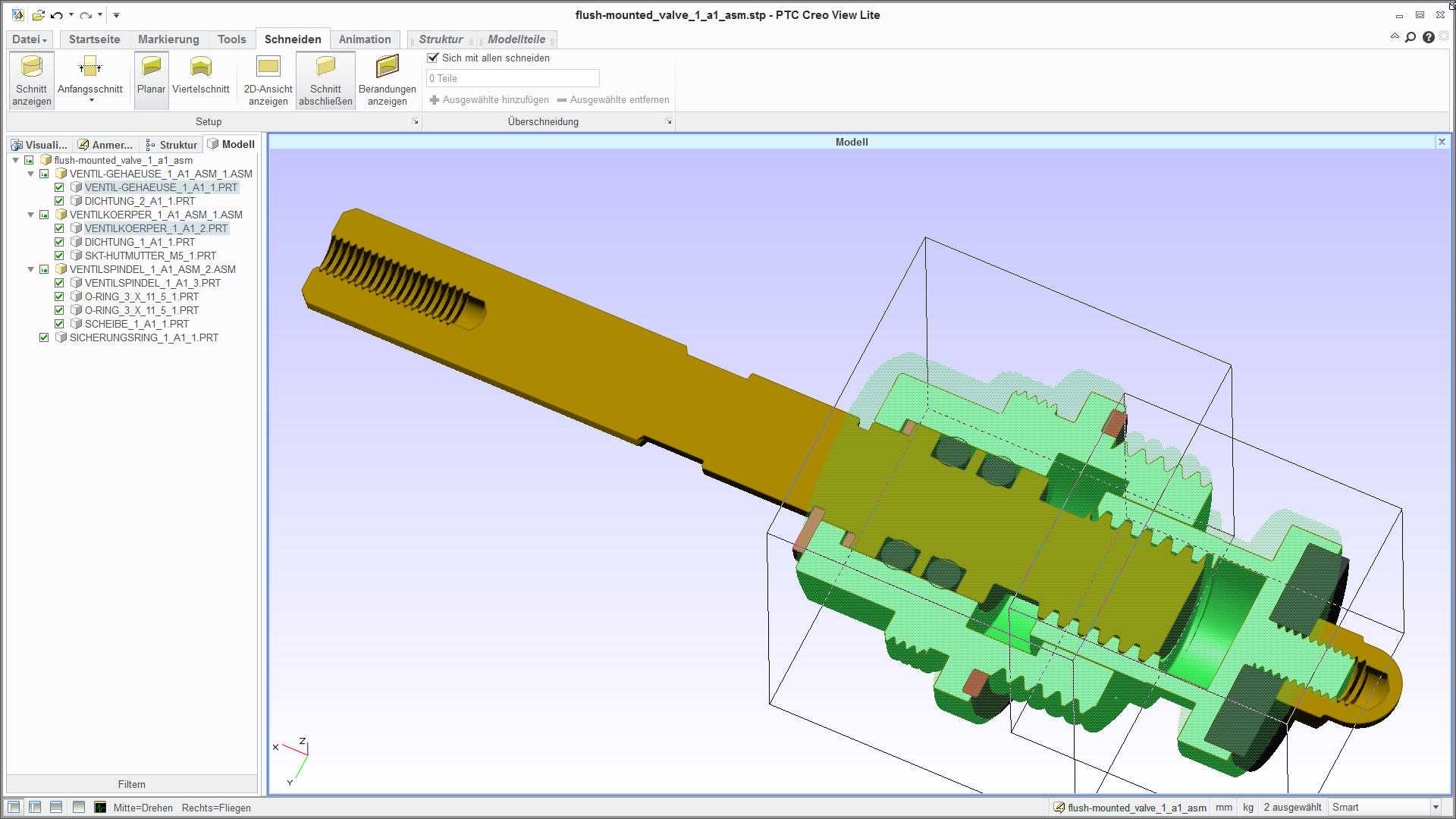

　　设计层面采用逆向工程的思路还原实物结构，所有配合面的尺寸均参照实物测绘数据还原，重点把控了几个关键的安装边界尺寸：首先是阀体嵌入部分的外螺纹规格，对应3/4英寸的管路连接标准，锁紧螺母的外六角尺寸适配常规水暖安装扳手的操作空间，安装时不需要特殊定制工具就能完成紧固；其次是阀杆的伸出长度，在满足嵌入式安装后手柄装配余量的前提下，尽可能缩短阀杆的悬臂长度，减少长期操作带来的阀杆变形风险；密封结构上采用了硬质密封与软质密封结合的形式，铜制零件之间的金属贴合面承担主要的结构定位作用，红色的平垫圈与黑色O型圈分别承担静密封与动密封功能，既保证密封件的压缩量在合理区间，避免压缩过大导致操作力矩上升，也防止压缩量不足出现渗漏问题。

　　从零件的加工工艺角度考量，所有铜制零件均采用黄铜棒料车削加工成型，表面做抛光处理，既满足水暖部件的防腐蚀要求，也能降低密封配合面的粗糙度，减少密封圈的磨损速率，延长阀件的整体使用寿命。各零件的同轴度公差在建模时做了严格控制，阀杆与阀芯基座的配合间隙控制在合理范围，既保证阀杆动作顺畅无卡滞，也不会因为间隙过大导致密封件偏磨。在实际选型适配时，需要注意安装基体的开孔尺寸要与锁紧螺母的外径匹配，嵌入深度要满足阀杆的安装行程要求，避免出现安装后阀件无法正常动作的问题。这套结构的优势在于零件拆分合理，易损的密封件可以单独更换，不需要整体更换整个阀件，后期维护成本更低，同时标准化的连接尺寸能够适配市面上多数同规格的嵌入式龙头基体，互换性较强。建模过程中对每个零件的倒角、退刀槽等工艺结构都做了还原，没有忽略加工细节，保证模型能够直接用于后续的结构验证、加工工艺编制或者同类产品的改型设计参考。
