法兰连接手动截止式工业控制阀结构

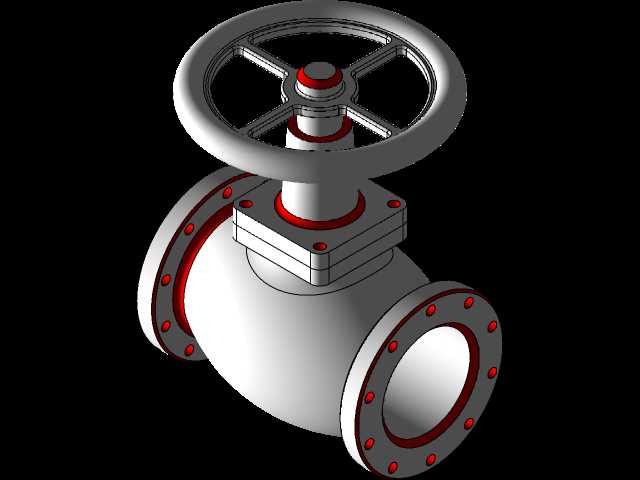

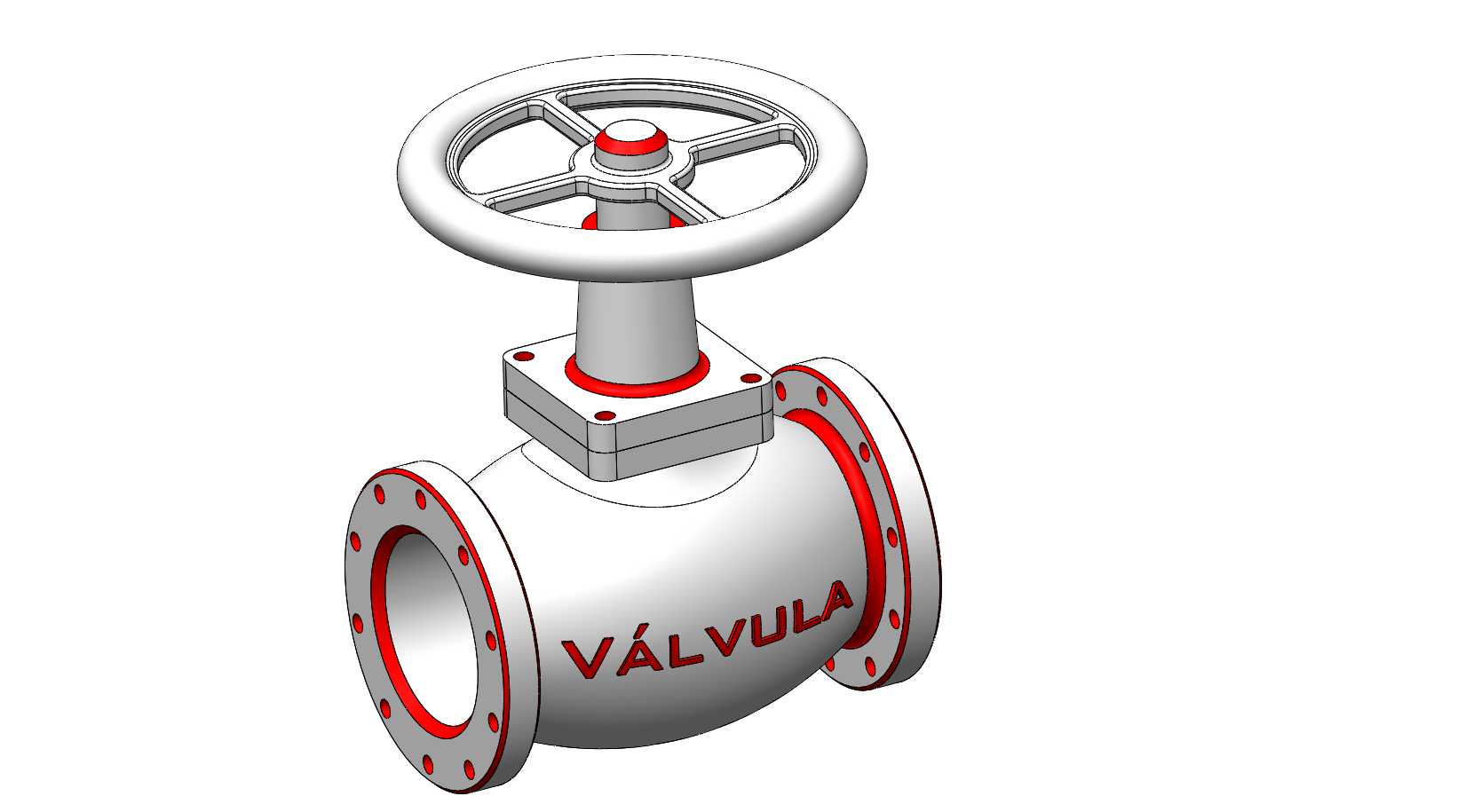

　　这类手动法兰连接的控制阀，在化工、市政给排水、暖通循环、油气输送的管路上应用极广，核心作用是截断管路内的流体通路，也可在特定工况下辅助调节管路流量，相比对夹式连接的阀件，法兰结构的密封冗余度更高，适配中低压工况下的长期稳定运行，哪怕管路存在一定的振动，只要法兰螺栓预紧力符合规范，就不容易出现密封面渗漏的问题。从结构设计逻辑来看，整个阀件采用直通式流道布局，流体从一侧法兰进入，经过阀座密封区域后从另一侧法兰流出，流道的转弯角度小，相比角式阀件的流体阻力更低，能减少管路输送过程中的压损，适合长距离输送的主管路安装。顶部的手轮采用轮辐式结构，直径经过力矩匹配设计，操作人员不需要借助额外的加力杆，仅靠手部力量就能完成阀瓣的升降操作，

　　实现通路的启闭，手轮中心的阀杆螺母采用耐磨铜合金材质，长期旋转操作也不会出现螺纹咬死的问题，阀杆部位设置了多层填料密封结构，能避免阀杆上下运动过程中出现介质外漏的情况，填料压盖通过两侧螺栓调节预紧度，当填料出现磨损渗漏时，不需要拆解整个阀件，只需均匀拧紧压盖螺栓就能补偿密封量，大幅降低现场维护的工作量。阀体两侧的法兰连接端，密封面采用凸面结构，适配市面上通用的非金属法兰垫片，安装时只要保证两侧法兰同轴度偏差在允许范围内，螺栓按照对角顺序分步拧紧，就能实现可靠密封，法兰的螺栓孔位置、孔径、密封面尺寸都匹配通用管路法兰标准，不需要额外加工过渡连接件，就能直接和同压力等级的管道法兰对接，现场安装的适配性很强。阀体中部的中法兰连接结构，

　　采用螺栓紧固加缠绕垫片密封的形式，将阀盖和阀体牢牢固定，这个部位是阀件装配和后期检修的主要拆解位置，当阀瓣密封面出现磨损、需要更换内部密封件时，只需拆开中法兰螺栓就能取出内部的阀杆、阀瓣组件，不需要把整个阀体从管路上切割下来，能大幅缩短检修停机的时间。阀瓣的密封面采用堆焊硬质合金的设计，耐磨性能优异，就算管路内的流体带有少量固体杂质，长期启闭操作也不容易出现密封面划伤导致的内漏问题，阀瓣和阀杆的连接采用活动式结构，关闭阀门时阀瓣能自动微调角度，和阀座密封面完全贴合，避免因为阀杆装配同轴度偏差导致密封不严的情况。从安装边界来看，这类阀件安装时需要在阀体上方预留足够的操作空间，保证手轮旋转时不会和周边的管路支架、其他设备产生干涉，

　　手轮的最低操作高度建议距离操作平台1.2米左右，方便操作人员站立操作，如果安装位置较高，也可以通过加装延伸阀杆的方式调整操作高度，但要注意延伸杆的刚度，避免阀杆升降过程中出现卡滞。阀件的整体外形没有突出的尖锐结构，外部轮廓做了圆弧过渡处理，安装在人员通行的管路廊道内也不会出现磕碰的安全隐患，阀体外部的涂装采用环氧树脂粉末喷涂，能适应户外、潮湿车间等不同安装环境的防腐蚀需求，不需要额外做防腐处理就能长期使用。在实际选型应用中，这类阀件适合输送水、蒸汽、油品等无强腐蚀性的介质，不适用于含有大量硬质颗粒、粘度极高的介质，否则容易造成阀瓣卡滞、密封面快速磨损的问题，安装时要注意阀体上标注的介质流向箭头，和管路内的流体方向保持一致，避免反向安装导致阀瓣受到长期介质冲刷，缩短密封件的使用寿命，同时反向安装也会增大阀门的启闭力矩，造成操作费力的问题。日常运维过程中，不需要频繁拆解阀件，只需定期检查阀杆部位的填料密封情况、法兰连接面的渗漏情况，定期在手轮的阀杆螺母部位加注润滑脂，保证旋转操作顺畅，就能让阀件达到很长的使用寿命。
