卡箍式手动蝶阀三维结构设计

　　这款手动蝶阀的三维结构，完全围绕民用给排水、小型工业循环水支路的实际使用需求搭建，建模过程中优先考虑了现场安装的便捷性与日常操作的实用性，没有做冗余的花哨结构。从实际应用场景来看，这类蝶阀通常安装在建筑给排水立管、暖通空调循环水支管、小型水处理设备的管路节点上，用来截断或者调节管路内的水流，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用的管廊空间更小，很适合空间局促的管路排布场景。

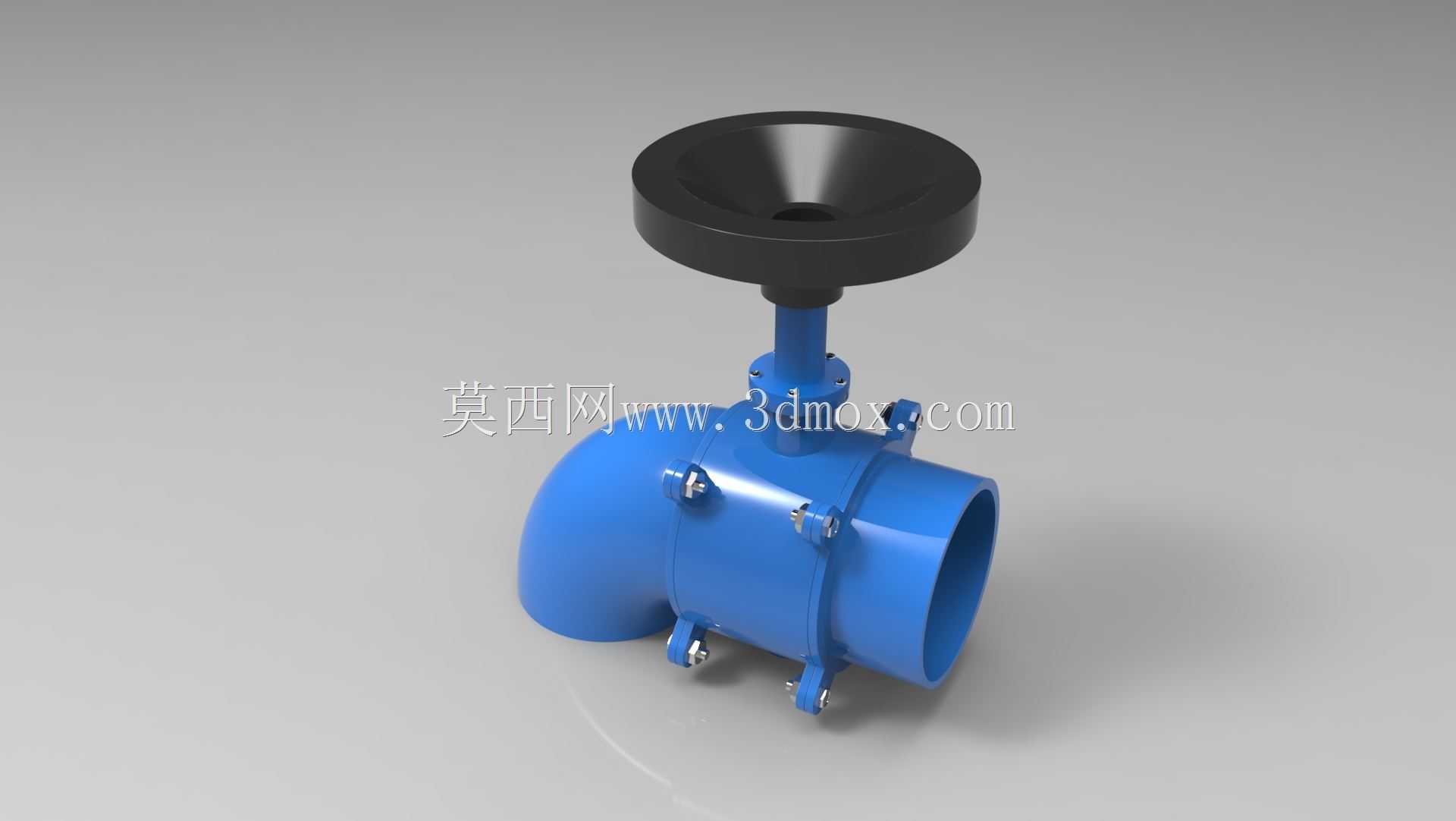

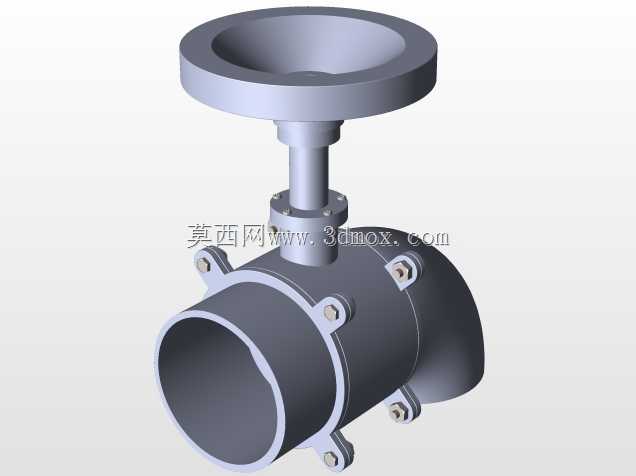

　　从功能特性上看，这款阀门采用顶部手轮驱动的结构，手轮做了内凹式的盘面设计，增大了操作时的摩擦力，即便操作人员戴劳保手套操作，也不容易出现打滑的问题，手轮下方的阀杆做了阶梯轴结构，和阀体上的轴套配合段做了公差适配，既保证阀杆转动顺畅，又能避免长期使用后出现阀杆晃动导致的密封面偏移。阀体的连接端采用卡箍式快接结构，和传统法兰连接的蝶阀不同，这种结构不需要在管端焊接配对法兰，安装时只需要将管端插入阀体接口，拧紧卡箍上的紧固螺栓就能完成密封固定，现场安装效率比法兰式提升至少一倍，也减少了法兰密封垫老化渗漏的风险。

　　设计思路上，建模时优先还原了阀门的密封逻辑：阀板采用圆弧过流面设计，全开状态下阀板和管道轴线平行，流阻系数仅为0.2左右，比普通中线蝶阀的流阻更低，能减少管路输送过程中的水头损失，降低循环水泵的运行能耗。阀体的流道做了等径设计，没有出现通径缩口的问题，不会在阀腔内部造成杂物淤积，适合输送带有少量悬浮物的水体，不容易出现卡涩故障。阀体外部的三个卡箍紧固点采用120°均匀排布，每个紧固点都做了螺栓沉台设计，拧紧螺栓时不会出现卡箍偏斜，保证接口处的密封圈受力均匀，长期承压运行也不会出现局部渗漏。

　　外形尺寸与安装边界方面，这款蝶阀的结构长度严格参照通用卡箍阀门的安装尺寸规范，手轮的最大外径没有超出阀体接口的外轮廓范围，安装时不需要在手轮周边预留额外的操作避让空间，并排安装多台同规格阀门时，手轮之间不会出现干涉。阀杆的顶部高度控制在合理范围，不会因为阀杆过长导致运输过程中出现磕碰变形，也方便后期在阀杆上加装开度指示牌，让操作人员直观判断阀门的开启角度。阀体底部做了三个均匀分布的支撑凸台，当阀门需要临时放置在地面或者操作台时，可以平稳放置，不会因为阀体的圆弧外形出现滚动，方便现场安装前的配件组装与检查。

　　建模过程中对所有配合面都做了公差匹配，比如阀杆和轴套的配合采用间隙配合，保证转动灵活无卡滞，卡箍和阀体接口的配合采用过渡配合，安装时可以快速定位，密封圈的安装槽做了圆角过渡，避免安装密封圈时被锐边割破导致密封失效。整体结构没有采用复杂的异形零件，所有零部件都可以采用常规的铸造、机加工工艺生产，加工难度低，后期维护时只需要更换阀座密封圈和阀杆轴套就能完成检修，不需要整体更换阀门，能有效降低使用方的后期维护成本。
