直插式七段数码管显示器件三维建模

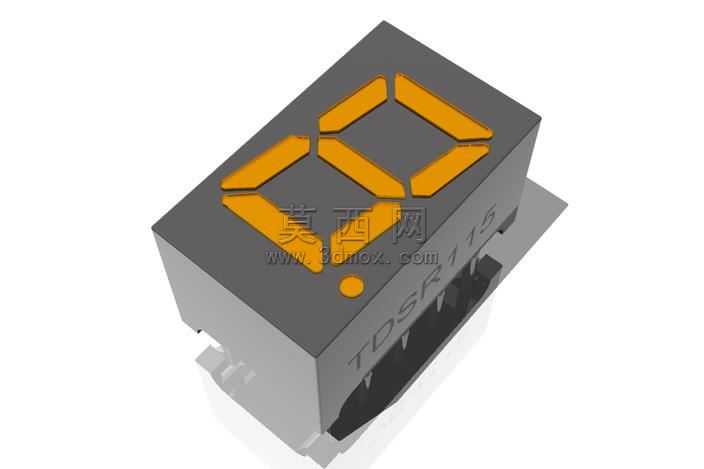

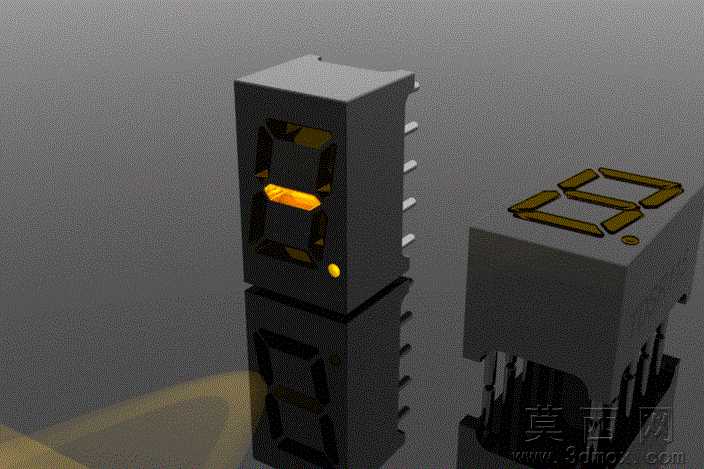

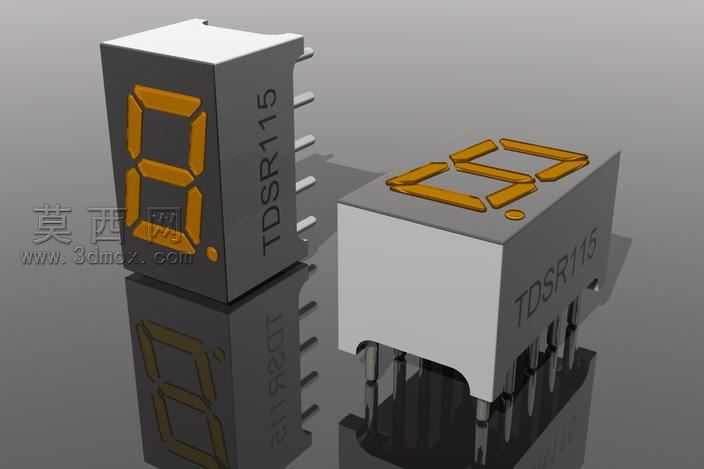

本作品为直插式七段LED显示数码管的三维数字化模型，建模过程以真实工业直插数码管的实物尺寸为基准，在三维建模环境中首先搭建整体外形的基准坐标系，先完成黑色环氧树脂封装主体的结构建模：封装外壳做了精准的拔模斜度处理，还原工业注塑外壳的脱模工艺特征，外壳表面做了细微的磨砂质感肌理，还原真实塑封材料的哑光表面特性。针对数码管的核心显示区域，单独拆分出七个独立的段码发光腔体与右下角的小数点发光腔体，每个腔体的内壁做了轻微的导光斜面设计，还原真实数码管内部的反光聚光结构，发光段的材质采用半透明橙黄色聚碳酸酯材质，调整材质的次表面散射参数，模拟LED点亮时光线透过段码层的柔和漫射发光效果，未点亮时段码层呈现半透的深琥珀色质感，与黑色外壳形成清晰的视觉层次。模型侧面的直插引脚按照标准2.54mm间距排布，引脚做了金属镀锡的材质表现，还原金属引脚的冷调金属光泽与细微的表面拉丝纹理，引脚与塑封主体的衔接位置做了嵌入式的封装结构，还原真实元器件的引脚固定工艺细节。建模过程中对数码管的上下堆叠装配结构做了还原，呈现出两个数码管单元垂直叠放的展示效果，底部数码管做了弱化的倒影反射处理，增强展示画面的空间层次感。渲染阶段采用柔和的工作室漫射光源，主光源从侧上方打亮模型主体，辅助光源补全暗部细节，避免出现死黑区域，精准呈现塑封外壳的哑光质感、段码层的半透质感、金属引脚的反光质感三者的材质差异。结构设计上严格遵循商用0.5英寸直插七段数码管的行业通用尺寸规范，每个段码的长宽比例、段间距、引脚伸出长度都与实物保持一致，可用于电子电路装配仿真、数码产品结构演示、教学课件素材制作等场景，模型的各个部件均做了独立的分组命名，方便后续进行材质调整、结构拆解、装配动画制作等二次创作，段码部分可单独赋予发光材质，实现不同数字显示状态的效果切换，满足不同展示场景的使用需求。
