DIN A3规格毫米网格参考基准板

　　在三维结构设计与渲染输出的日常工作里，尺寸参照失准是很容易出现的问题——很多时候把建好的零件模型导入渲染环境后，因为缺少统一的尺寸参照基准，很容易出现模型比例失调、和实际尺寸偏差过大的问题，尤其是做装配体渲染、产品展示图输出的时候，比例不对会直接导致输出的内容完全失去工程参考价值，这张毫米网格基准板就是为了解决这类实际工作痛点设计的。

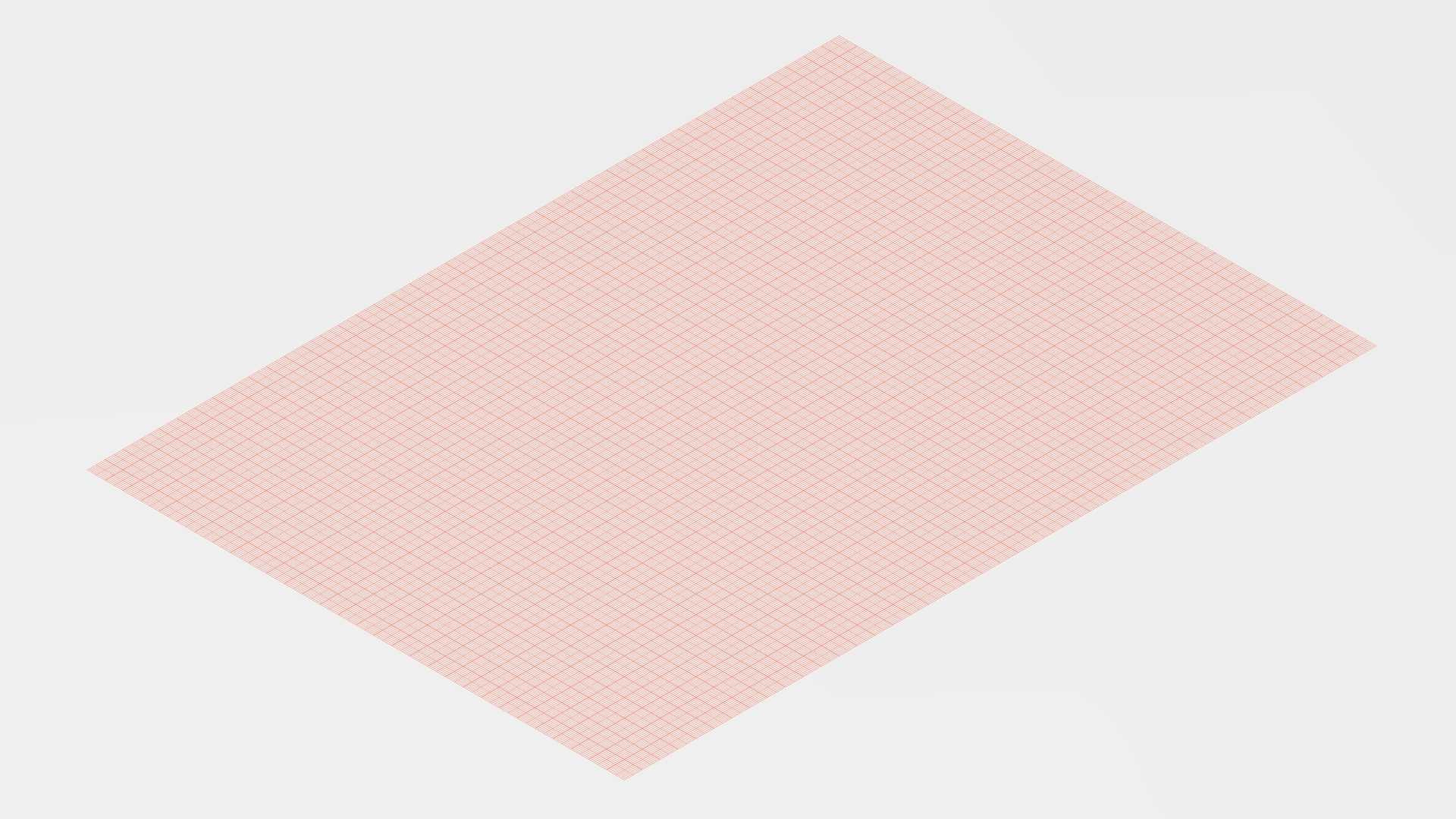

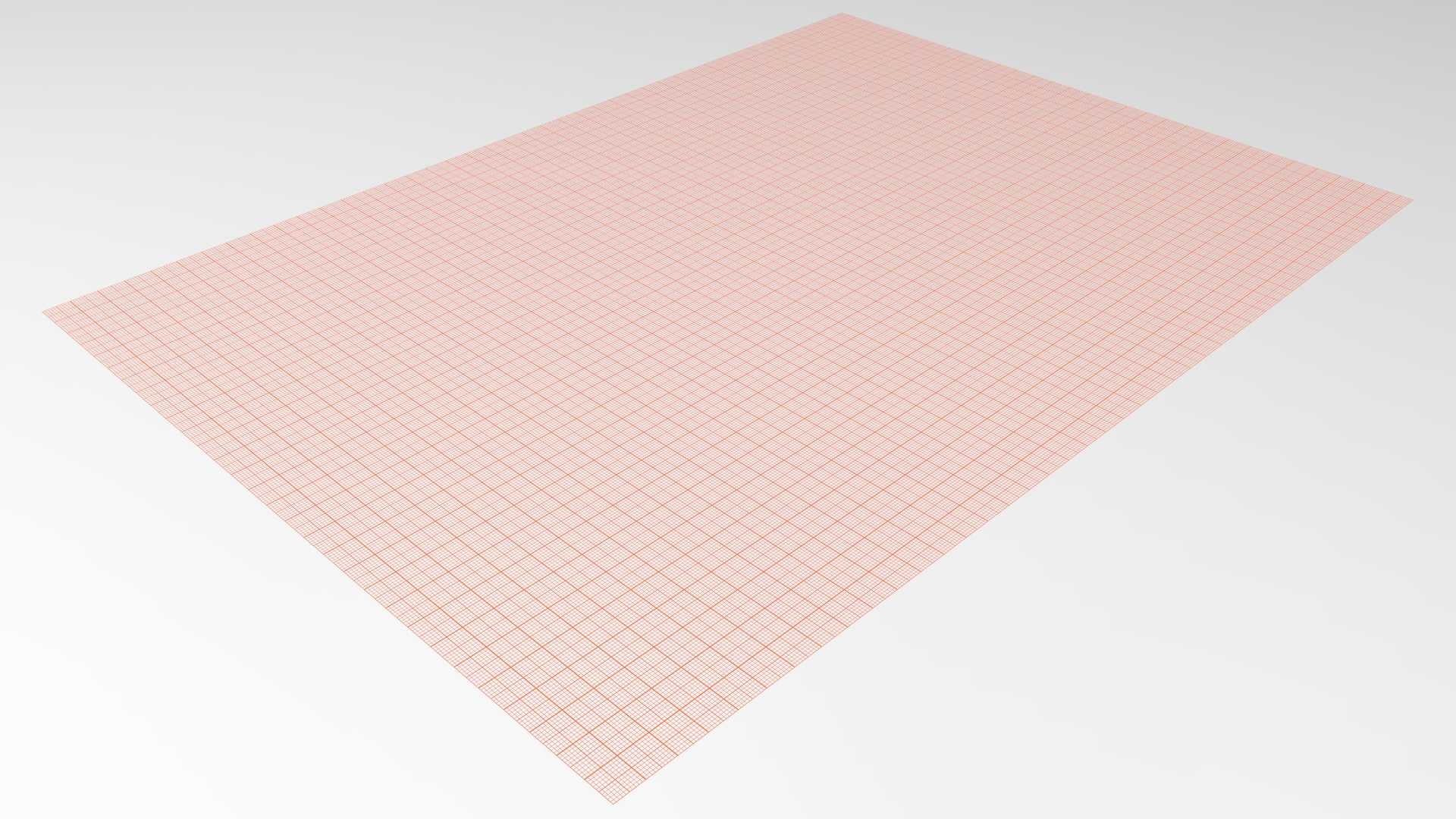

　　这块基准板的有效幅面完全遵循DIN A3规格，长宽尺寸为300mm×420mm，幅面范围内覆盖完整的1mm精度网格刻度，没有多余的装饰结构，整个板面为平整的薄型曲面结构，厚度控制在不遮挡主体模型的范围内，安装使用时不需要额外的固定结构，直接作为底层基准平面导入对应工程环境即可，边界尺寸刚好覆盖常规中小型机械零件、工装夹具组件的展示范围，只要是轮廓尺寸在A3幅面以内的零件，都可以放在这块板上完成尺寸比对。

　　从实际使用场景来看，它首先可以作为三维渲染环境的常驻基准层，在导入待渲染的零件、装配体模型之前，先把这块网格板导入环境放置在世界坐标原点位置，锁定板面的法向与Z轴对齐，之后再导入目标模型放置在板面上，就可以通过网格刻度快速核对模型的导入比例是否正确，避免因为单位设置错误（比如把毫米单位的模型按米导入、或者把英寸单位误设为毫米）导致的比例失真，尤其是在跨软件传递模型的时候，不同软件的单位默认设置存在差异，靠肉眼很难第一时间发现比例偏差，有了网格板做参照，几秒钟就能确认比例是否正确，省去渲染完成后才发现尺寸不对需要返工的麻烦。

　　除了渲染场景的比例校验，它还可以作为结构设计过程中的临时尺寸参照，在做组件排布、管线走向规划的时候，把网格板作为基准面放置在布局底层，可以快速估算零件之间的间距、管线的弯曲半径是否符合设计要求，不需要反复调用测量工具挨个点选尺寸，对于快速方案布局阶段的效率提升很明显。另外在做模型截图、技术文档配图的时候，把模型放在这块网格板上拍摄，输出的图片自带尺寸参照，看文档的人不需要看尺寸标注就能快速对零件的实际大小建立直观认知，比单纯放一个孤立的零件模型展示效果好很多。

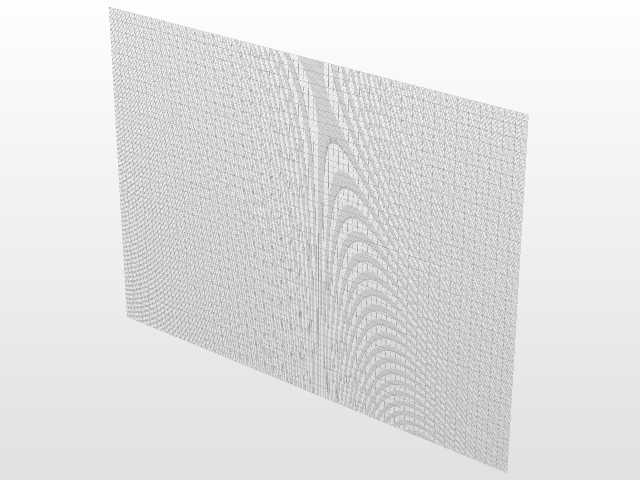

　　设计这块基准板的时候，特意采用了非合并的曲面建模逻辑，没有做多余的实体加厚或者倒角处理，整个模型的面数控制在很低的水平，导入任何三维软件或者渲染引擎都不会出现卡顿，也不会占用过多的系统资源；网格图案采用阵列逻辑生成，基础单元为70mm×100mm的网格模块，第一个方向做6次阵列、第二个方向做3次阵列，刚好铺满整个A3幅面，阵列逻辑简单清晰，使用者如果需要调整网格密度、或者更改幅面大小，只需要修改阵列参数或者基础单元尺寸就可以快速适配不同的使用需求，不需要重新绘制整个网格。曲面再生的响应速度很快，就算在配置一般的办公电脑上打开也不会出现延迟卡顿的情况，适配绝大多数常用的三维工作环境。

　　在透视视图和正交视图下，这块网格板都能保持准确的投影比例，不会因为视角变换出现网格变形影响尺寸判断，作为底层基准使用的时候，还可以根据需要调整板面的透明度，既保留网格的刻度参照作用，又不会遮挡下方的布局内容或者上方的零件模型。平时做KeyShot渲染场景搭建的时候，把它作为地面层使用，还可以借助网格线快速对齐相机视角，保证输出的渲染图视角端正，不会出现画面倾斜的问题；对于做3D打印前的模型检查，也可以把模型放在网格板上，快速核对模型的整体尺寸是否符合打印机的成型幅面，提前判断能不能一次打印完成，避免切片的时候才发现尺寸超出打印范围。

　　很多刚入行的结构设计师容易忽略尺寸基准的重要性，做出来的渲染图或者方案配图经常出现比例失调的问题，比如把一个几十毫米大的小零件渲染得像几米大的工业设备，或者把大型机架的比例缩得像桌面摆件，本质上就是因为场景里没有统一的尺寸参照，全靠软件默认的相机参数调整，很容易出现视觉偏差，有了这块毫米网格基准板，相当于在虚拟的三维环境里放了一块真实的绘图毫米纸，所有的尺寸判断都有实际的刻度做依据，不管是做方案展示、渲染输出还是设计校验，都能有效减少因为比例判断失误带来的工作差错。
