金属表面圆形标记划规式定位工具

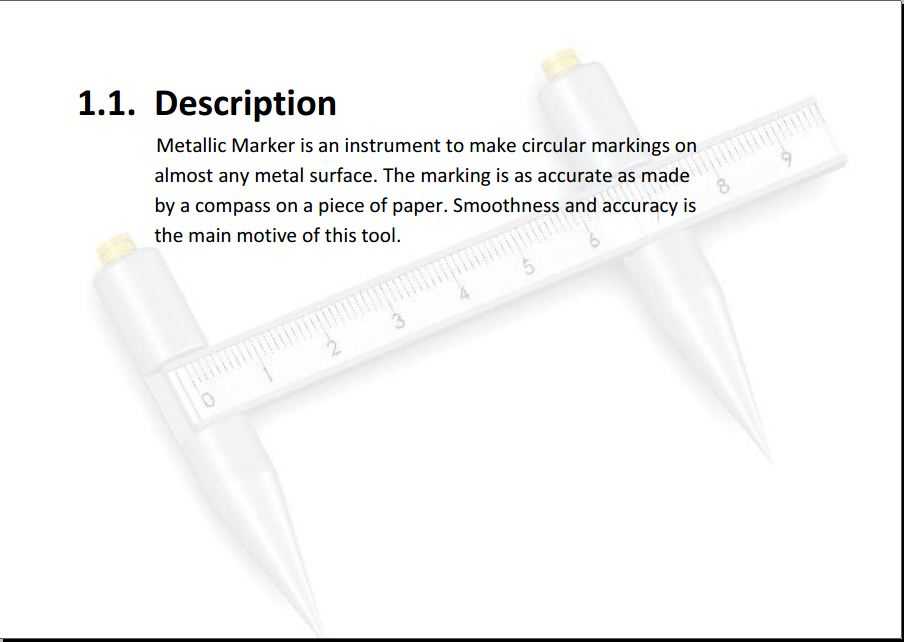

　　在机加工、钣金作业、五金维修的现场场景里，经常需要在各类金属基材表面划定圆形加工基准，比如法兰安装孔的定位圆、钣金件的折弯找正圆、设备维修时的钻孔中心标记，这类作业如果靠普通直尺加划针配合，很容易出现圆心偏移、半径尺寸偏差的问题，尤其是在厚度不均的型钢、表面带轻微锈蚀的热轧钢板上作业时，普通划针的针尖容易打滑，直接影响后续钻孔、切割、铣削的加工精度。这款划规式金属标记工具，就是针对这类现场作业痛点设计的手动划线作业器具。

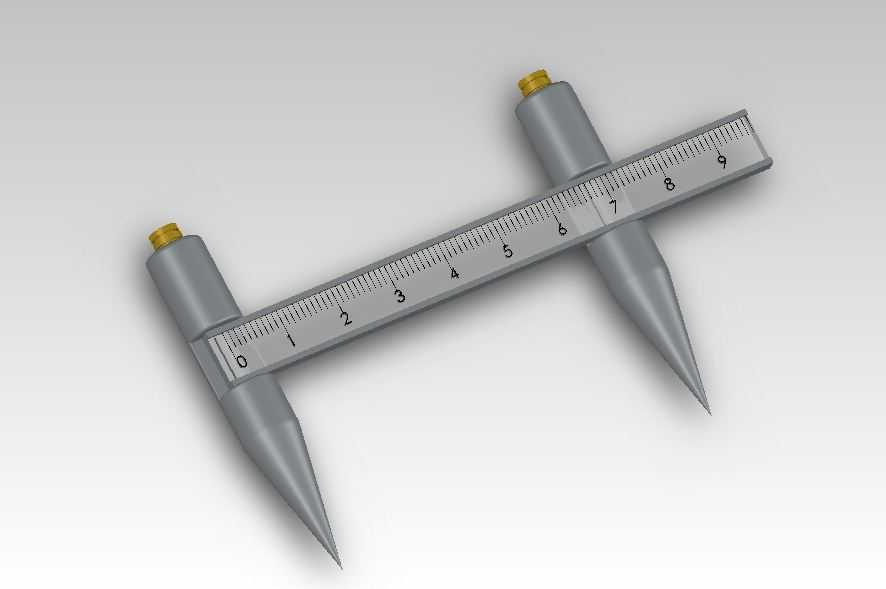

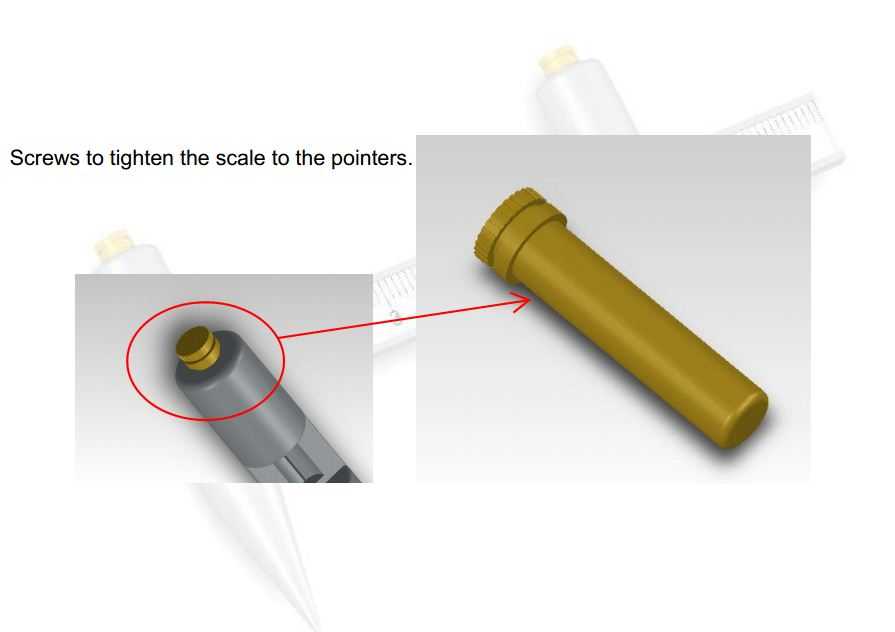

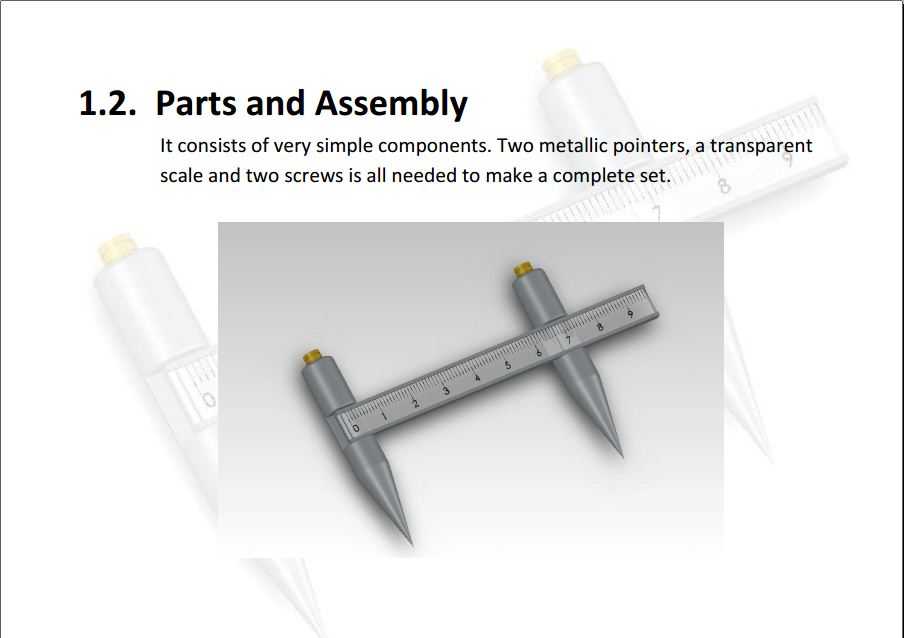

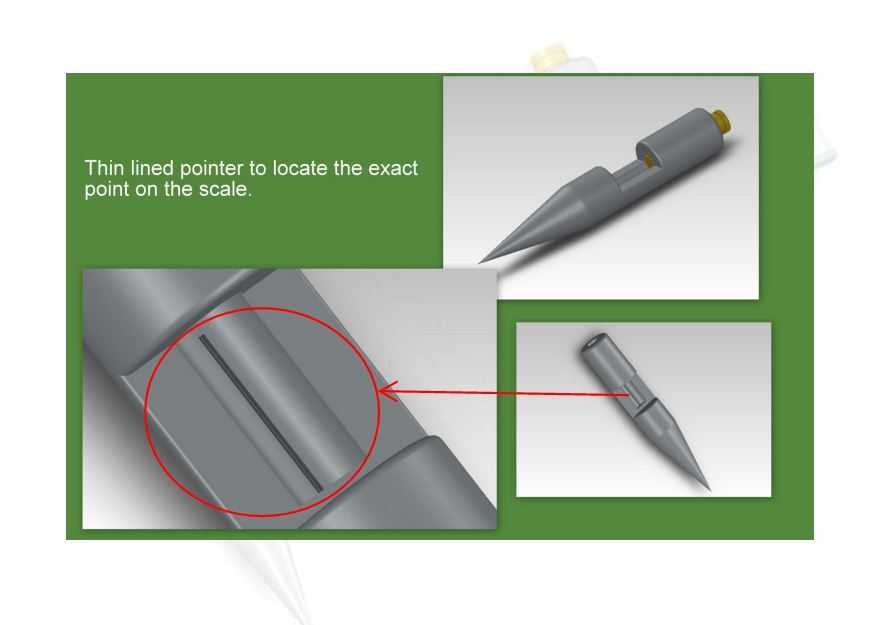

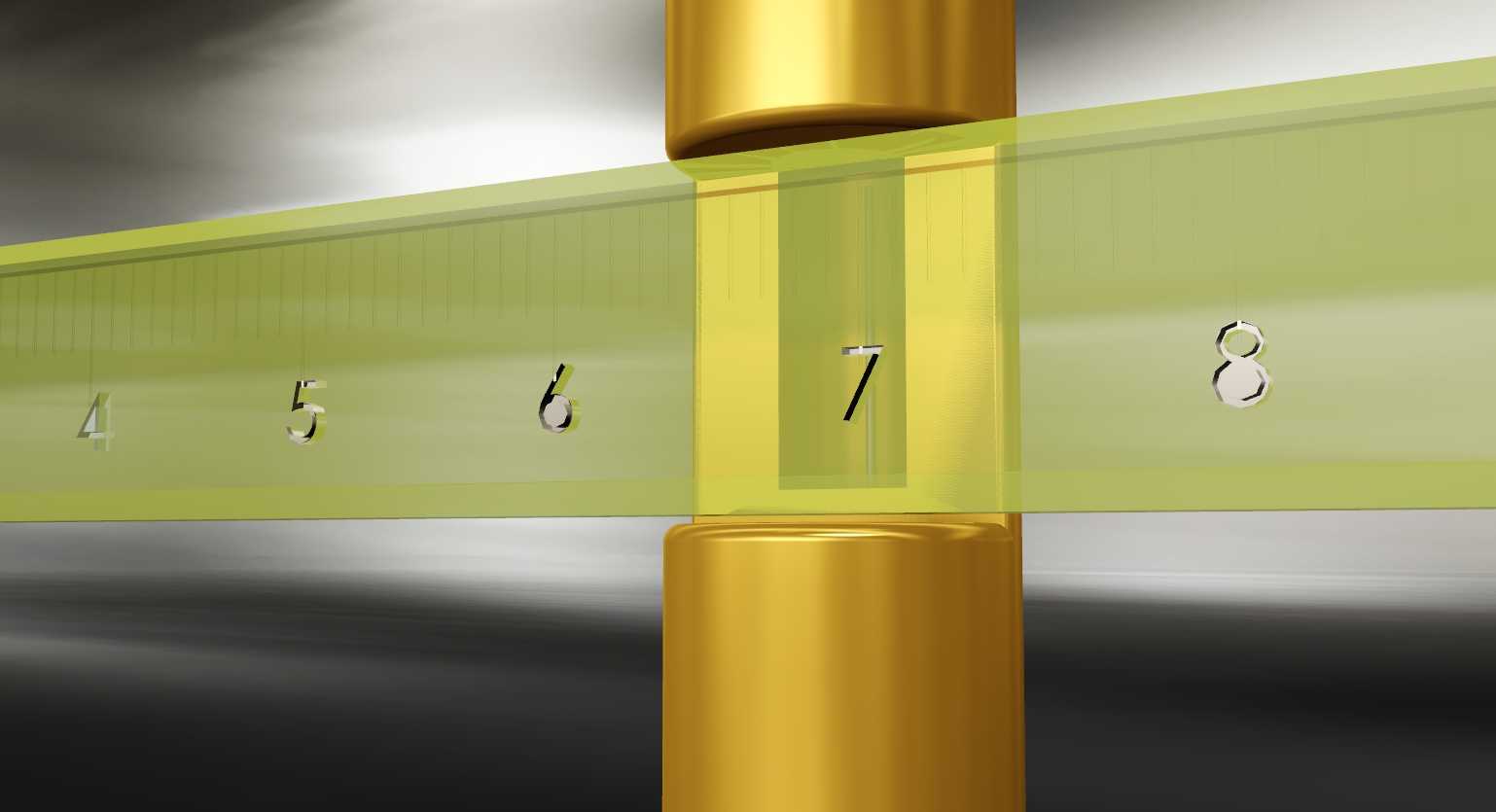

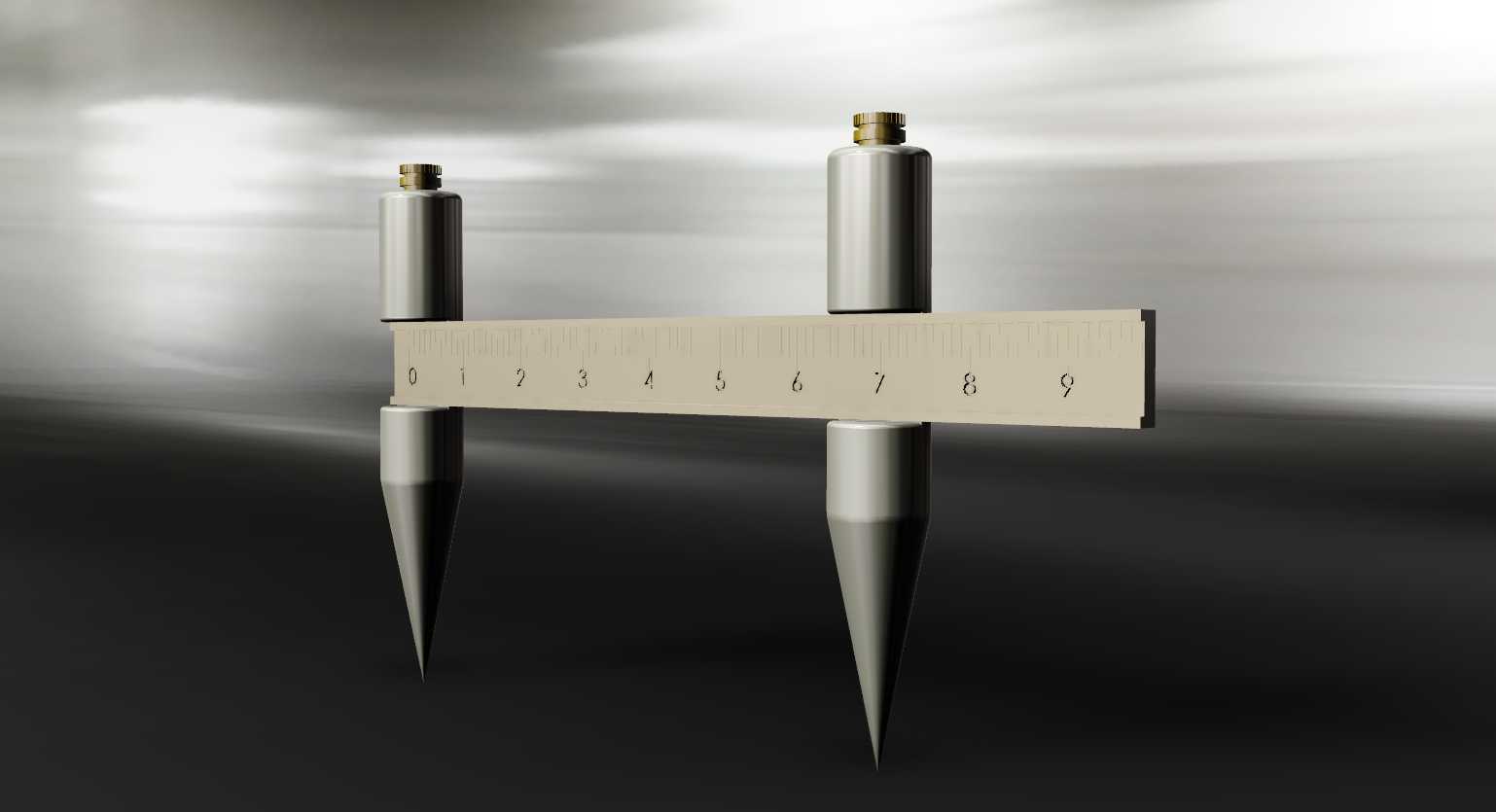

　　从结构设计来看，它采用了跨尺式的整体布局，将带刻度的直尺尺身作为两个划脚的滑动载体，两个划脚都可以沿着尺身的导向槽滑动调整间距，调整到位后可以通过划脚顶部的锁紧结构固定位置，相比传统铰接式划规，这种结构不会出现铰接轴磨损带来的间隙误差，半径调整的精度可以直接通过尺身刻度读取，不需要额外配合直尺反复测量核对。两个划脚的端部都采用了硬质合金针尖设计，针尖的锥角经过优化，既保证足够的刺入深度来固定圆心侧的定位点，又能在划线侧划出清晰连续的标记线，不会因为针尖过钝在金属表面留下过宽的划痕，也不会因为针尖过脆在敲击定位时出现崩尖的问题。

　　实际作业时，将其中一个划脚的针尖对准预先打制的样冲眼作为圆心，调整另一个划脚到需要的半径尺寸后锁紧，握持尺身保持两个划脚垂直于工件表面，以圆心侧针尖为轴转动尺身一周，就能在金属表面划出完整的圆形标记线，尺身的刻度覆盖了常用的0到100毫米半径作业范围，完全覆盖日常钳工划线、钣金放样、设备安装定位的常规尺寸需求。尺身本身采用了不锈钢材质做表面哑光处理，不会在车间的照明环境下产生反光晃眼的问题，刻度线采用激光蚀刻工艺，长期摩擦接触也不会出现刻度磨损模糊的情况，两个划脚的导向配合面做了淬硬处理，滑动时没有明显的旷量，锁紧后划脚不会出现偏移歪斜，哪怕在曲面的管材表面划圆，也能保持半径尺寸的一致性。

　　考虑到车间作业的复杂工况，这款工具的整体结构没有多余的零散部件，两个划脚和尺身的配合结构做了防脱落设计，调整间距时不会出现划脚从尺身端部滑出掉落的情况，哪怕是高空的设备安装作业，也不用担心零件脱落引发安全隐患。针尖部分做了可更换设计，长期使用出现磨损后，只需要拧下划脚端部的紧固螺钉更换同规格的硬质合金针尖即可，不需要整体更换工具，降低了现场工具的维护成本。和传统的铰接式划规相比，它的尺身可以直接作为平直划线的直尺使用，不需要额外携带钢直尺，在现场进行直线划线找正的时候，只需要将两个划脚调整到合适的间距，依靠两个针尖的定位就能划出和工件边缘平行的直线，实现了一器多用，减少了钳工外出作业需要携带的工具数量。

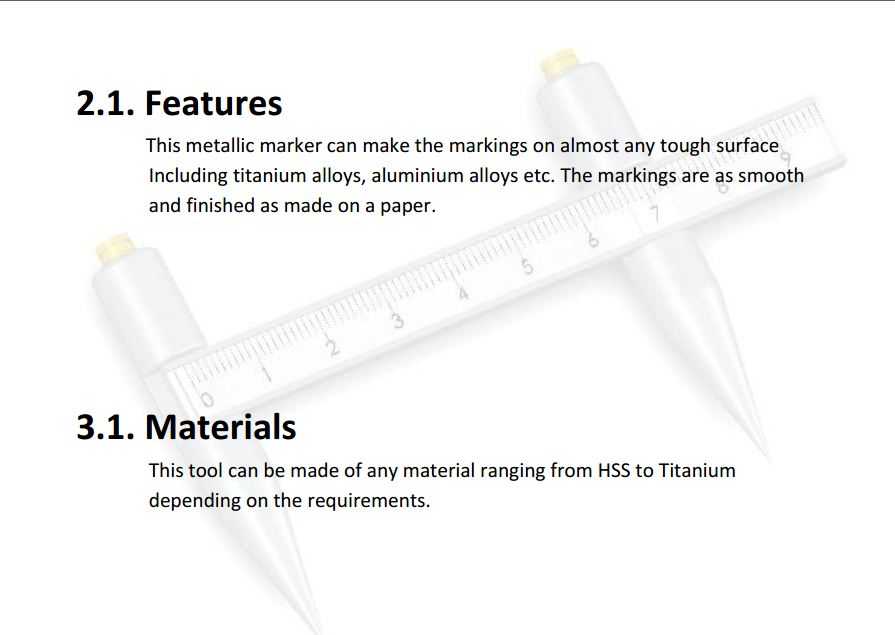

　　在安装边界方面，这款工具整体收纳时的长度和普通150毫米钢直尺相当，可以直接放入钳工工具袋的直尺插槽内，不需要预留额外的收纳空间，划脚的外径控制在12毫米以内，在一些狭窄的设备腔体内作业时，也能顺利伸入完成划线标记，不会因为划脚体积过大被周边的零部件干涉。作业时只需要保证工件表面的划线区域没有厚的氧化皮和焊渣，就可以划出清晰的标记线，如果是表面粗糙度较高的铸件表面，可以适当增加针尖的下压力度，保证标记线足够清晰，方便后续的样冲打眼和加工作业。针对不同材质的金属表面，比如铝合金、铜材这类较软的有色金属，作业时不需要过大的按压力度就能划出清晰的线，不会在工件表面留下过深的压痕影响后续的表面处理；针对不锈钢、淬火钢板这类硬度较高的材质，硬质合金的针尖也能保持足够的锋利度，不会出现划不动或者针尖快速磨损的问题。
