40规格C型外径卡规测径检具

　　在机加工车间的批量零件尺寸管控环节，这类C型测径卡规是轴类零件外径快速巡检的核心工装，和千分尺、游标卡尺这类通用量具不同，它属于定尺寸专用检具，不需要操作人员读数，只要将待测轴件推入卡规开口，就能通过通止端的边界快速判断零件外径是否落在公差带范围内，单工位检测耗时不到两秒，特别适合热处理后轴段、冷镦标准件、精密销轴类零件的生产线全检工序，能大幅降低检验人员的读数误差，也不需要检验人员具备太高的量具操作技能，经过简单培训就能上手完成合格性判定。

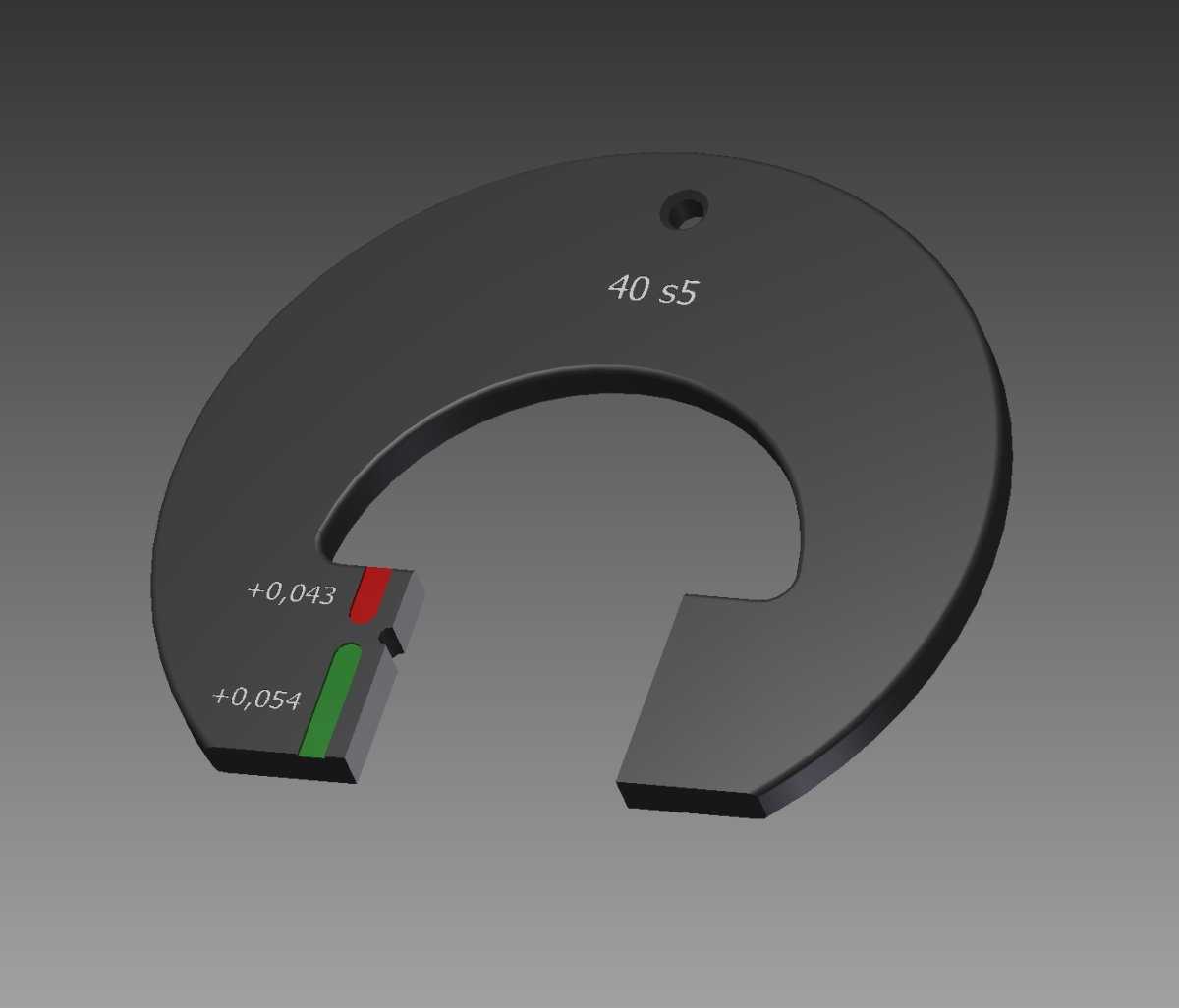

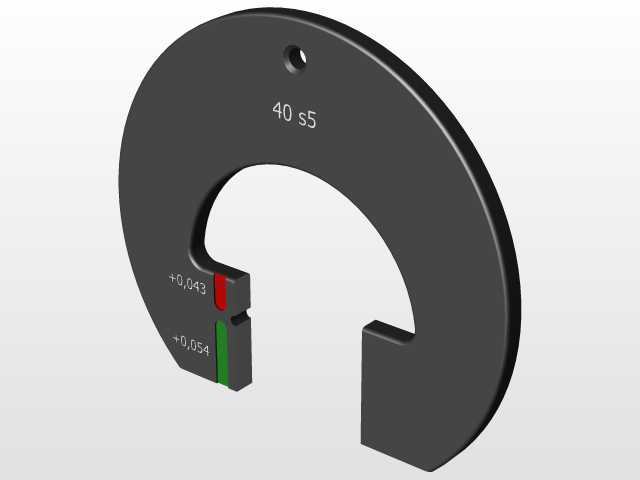

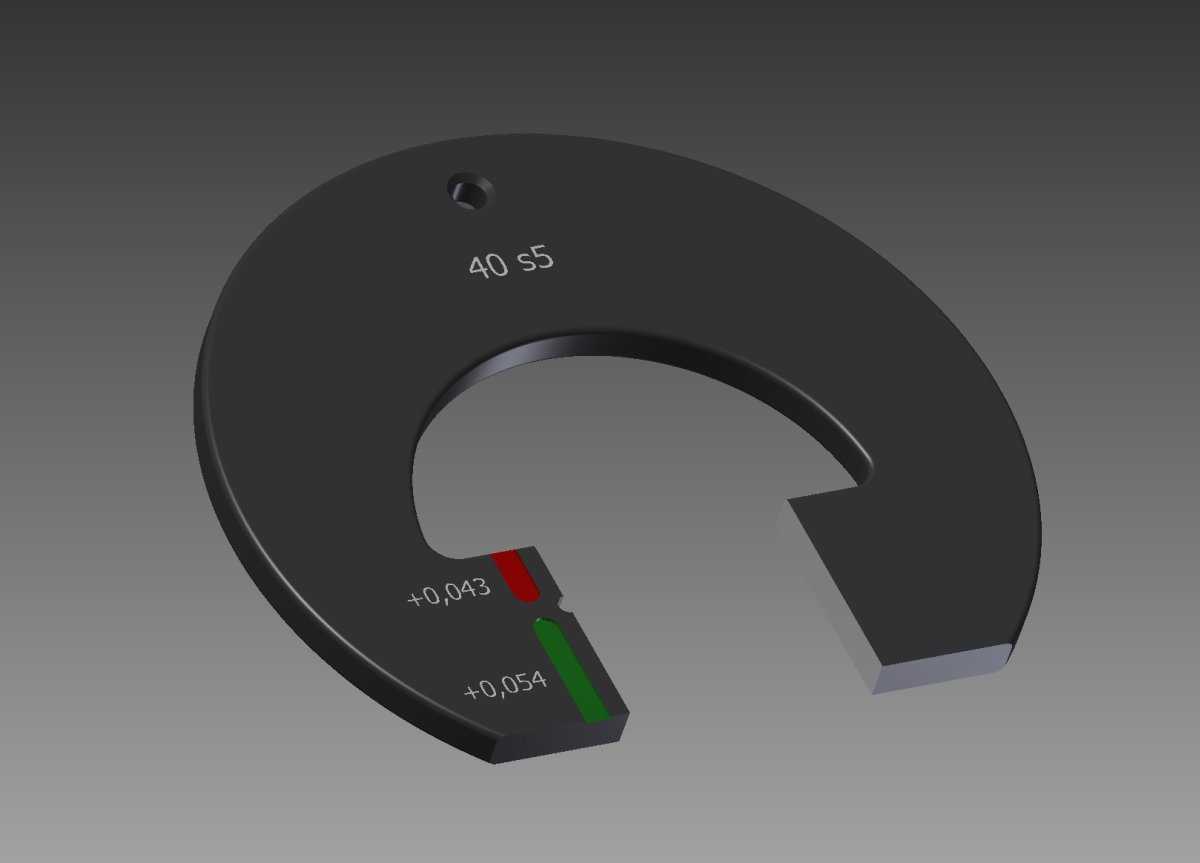

　　这款40规格的测径规整体采用开口C型的板式结构，主体为高强度合金工具钢材质，热处理后整体硬度达到HRC58-62，长期使用工作面不易出现磨损变形，能保证尺寸稳定性。卡规的开口端做了差异化的公差标识，其中绿色标识端为止端，对应的尺寸公差上限为+0.054mm，检测时这一端无法卡入待测轴径才算合格；红色标识端为通端，对应的尺寸公差下限为+0.043mm，检测时这一端需要能顺利滑过待测轴段才算合格，两个工作面的平行度控制在0.003mm以内，工作面的表面粗糙度达到Ra0.8以下，避免检测时刮伤零件的加工表面，也减少滑动过程中的卡滞问题。

　　从结构设计来看，卡规的C型圆弧段做了等厚度设计，整体厚度控制在12mm，握持时受力均匀，不会因为单侧施力导致规体变形影响检测精度；规体顶部设计有直径5mm的悬挂孔，不用时可以悬挂在工位旁的检具架上，避免工作面和工作台面磕碰产生划痕。卡规的开口过渡处做了15度的导向倒角，检测时不需要完全对准轴件中心，顺着倒角就能将卡规滑入检测位置，能有效提升批量检测的操作效率。规体上的公差标识采用激光蚀刻工艺，长期使用不会因为摩擦、接触切削液而脱落，现场操作人员能快速区分通止端，不会出现检具用反的误判问题。

　　在实际使用场景中，这类卡规通常会和工序作业指导书配套放置在数控车床、外圆磨床的出料工位，操作工每加工完5-10件零件，就会用卡规做一次快速抽检，避免整批零件因为刀具磨损、砂轮修整不及时出现尺寸超差。和可调式卡规相比，这种定尺寸板式卡规没有活动调节部件，不存在调节螺丝松动导致的尺寸漂移问题，日常维护只需要定期用校准环规校验通止端的实际尺寸，不需要做复杂的调零操作，维护成本极低。

　　设计这类检具的时候，首先要明确被测轴径的公差带要求，通端尺寸按照被测轴的最大实体尺寸加上少量磨损余量设计，止端尺寸按照被测轴的最小实体尺寸设计，同时要保证规体的开口深度大于被测轴的半径，确保检测时两个工作面能完全和轴径外圆接触，避免因为接触面积不足导致的检测误差。规体的外轮廓做了钝角倒边处理，没有尖锐棱角，操作人员握持时不会划伤手部，符合车间工装的安全设计要求。另外卡规的整体重量控制在200g以内，长时间手持检测也不会产生明显的手部疲劳，适合生产线大批量连续检测的作业场景。

　　从安装边界和适配场景来看，这款卡规不需要额外的固定安装座，完全依靠手持操作，能适配直径在40mm左右、轴段长度大于15mm的各类外圆尺寸检测，不管是回转体零件的光轴段、带退刀槽的轴颈，还是销轴类零件的外径检测都能适用。在计量室校准环节，只需要用对应精度的40mm校准环规分别校验通止端的实际尺寸，就能确认卡规的精度状态，校准流程简单，不需要专用的校准夹具，适合车间现场的日常计量管理。
