复古双缸Bernies蒸汽动力引擎结构设计

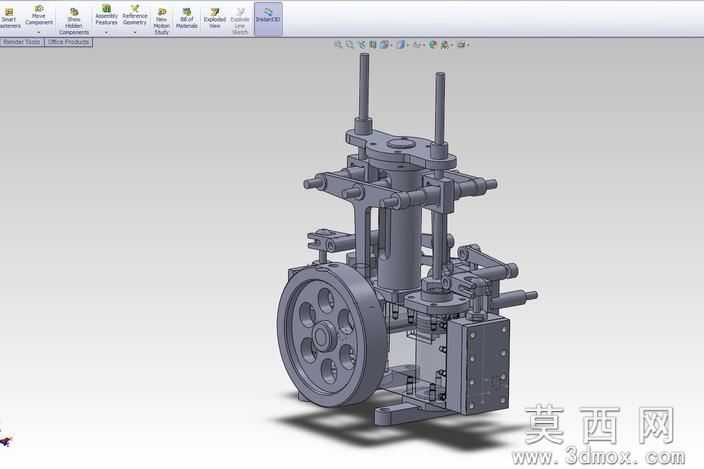

本作品为复古结构的双缸蒸汽引擎三维建模设计，整体采用立式双缸布局搭配侧置飞轮的经典蒸汽动力构型，建模过程中严格遵循早期小型固定式蒸汽引擎的机械原理，完整还原了蒸汽分配、活塞传动、飞轮储能的整套动力传递逻辑。建模阶段以参数化特征搭建各核心部件，首先完成立式气缸体的结构建模，精准还原气缸内壁的光滑配合面、缸体外部的加强筋结构以及顶部的阀组安装位，保证气缸与活塞的配合间隙符合早期机械加工的公差逻辑；随后完成双活塞组件、十字头滑块、传动连杆的建模，将活塞的往复直线运动通过连杆转化为曲轴的旋转运动，同时还原了侧置滑阀配气机构的细节，通过偏心轮带动滑阀往复移动，精准控制蒸汽在气缸上下腔的进排时序，保证动力输出的连续性。飞轮部分采用带减重孔的轮辐式结构，建模时还原了厚重轮缘的质量分布特征，依靠飞轮的转动惯量储存动能，克服活塞上下止点的传动死点，保证引擎运转平稳。底座部分采用一体式铸铁构型，设计有加强筋与安装固定孔位，为整套动力装置提供稳定的支撑，同时还原了底座上的管路安装位，可外接蒸汽输入管路与冷凝水排出管路。材质渲染阶段，整体采用铸铁哑光金属材质，还原早期蒸汽机械的厚重金属质感，配合面处做轻微的磨削亮面处理，运动部件表面添加细微的使用磨损痕迹，管路接口处做氧化发黑的旧化效果，整体渲染风格贴合老式工业机械的复古质感。整套模型完整拆解了蒸汽引擎的内部传动逻辑，各部件可独立拆分用于装配演示，清晰展现了蒸汽动力从热能到机械能的转化结构，可用于早期动力机械的结构教学、复古机械爱好者的参考设计以及相关动力装置的原理演示使用。
