微型内啮合齿轮泵拆解结构设计方案

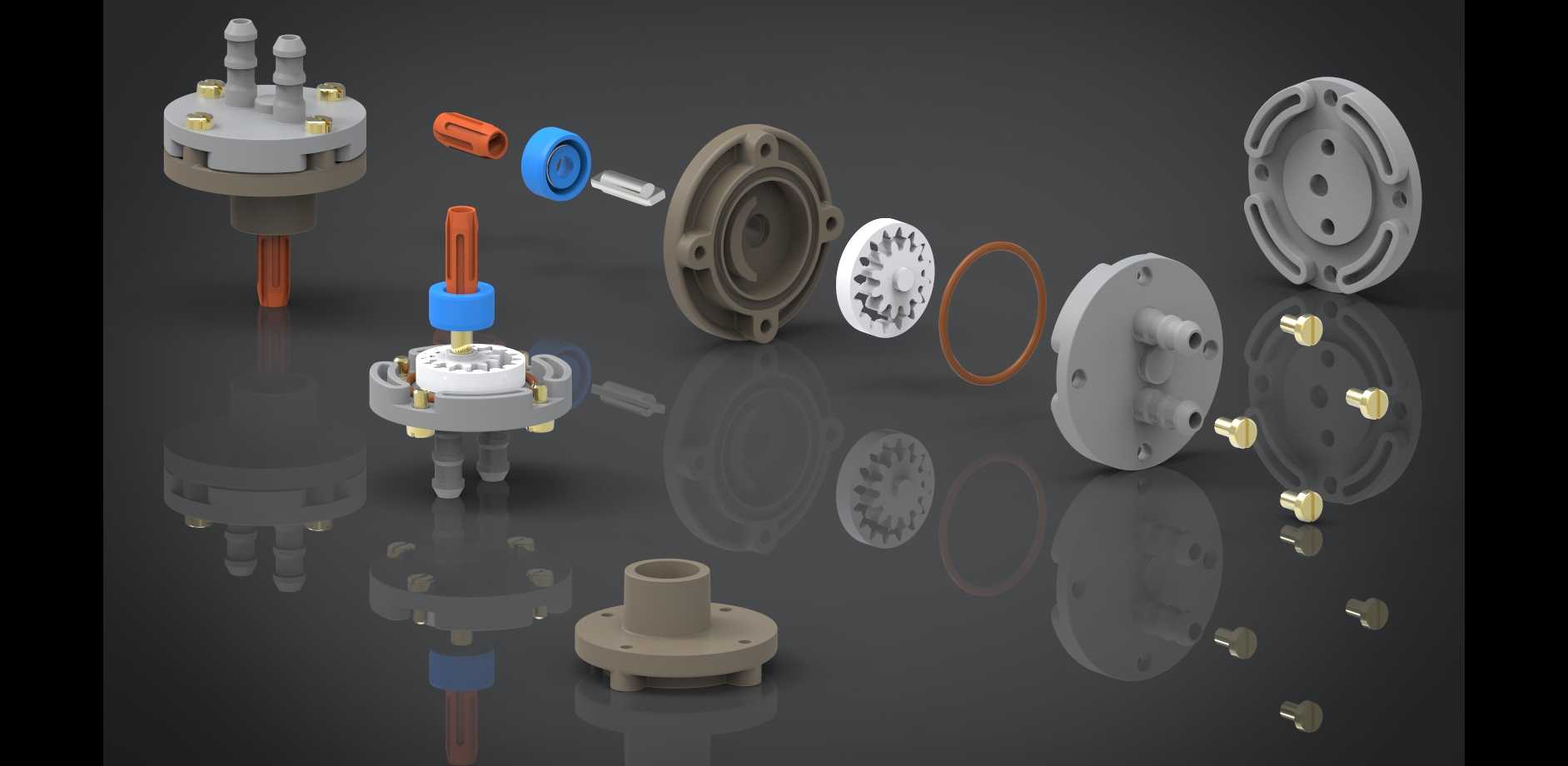

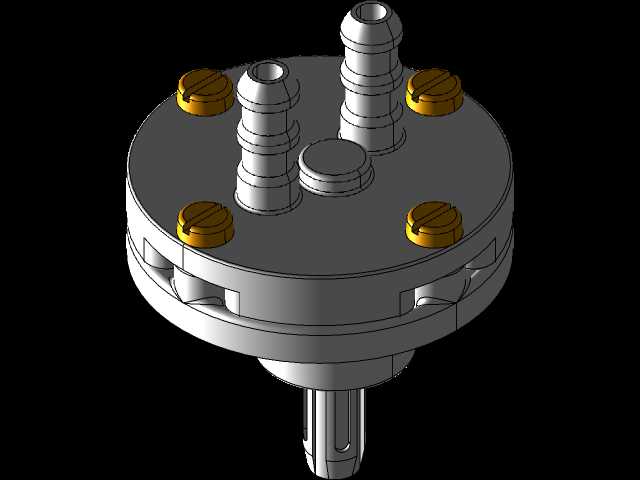

　　这款微型内啮合齿轮泵的结构设计，最初是瞄准小型流体输送场景的紧凑安装需求做的适配，在做结构拆解验证的时候，特意把所有配合层级的零件做了独立拆分展示，方便后续做装配公差校核与零件替换优化。泵壳的外径控制在37mm，这个尺寸边界是特意对标常规男性臂带手表的外径做的设定，目的是让这款泵能嵌入到穿戴式流体给药装置、微型液压动力模组这类对径向安装空间有严格限制的场景里，不会因为泵体尺寸过大挤占其他功能模块的安装位置。

　　从功能实现逻辑来看，这款泵依靠内齿圈与小齿轮的啮合容积变化完成流体抽吸与压送，驱动端的离合器螺栓特意做了可拆卸可更换的结构设计，不需要拆开泵壳的整体总成就能完成离合器部件的维护替换，这点是针对长期运行后离合器易磨损的痛点做的优化。要注意的是，离合器螺栓的轴向固定不能靠螺栓本身的预紧力实现，必须通过驱动装置自带的离合器套筒完成轴向限位，这点在装配的时候很容易被忽略，要是直接靠螺栓锁死，运行过程中很容易因为轴向窜动磨损齿轮端面，造成内泄增大、输出压力不足的问题。如果需要把驱动器固定到下部泵壳的法兰上，可以额外增设四个螺钉完成锁紧，这部分安装孔位在模型里做了预留，不需要后期对泵壳做二次钻孔加工，避免钻孔产生的切屑残留到泵腔内部，造成齿轮啮合面划伤。

　　零件材质的选择需要结合实际使用场景调整，针对非商用的原型验证场景，齿轮可以选用POM材质，利用其自润滑特性降低啮合摩擦损耗，泵壳可以选用PBT GF30材质，兼顾尺寸稳定性与轻量化需求，离合器螺栓可以根据载荷大小选择黄铜或者不锈钢材质，黄铜的切削加工性更好适合小批量打样，不锈钢的强度更高适合长期带载运行的工况。建模过程中特意把离合器螺栓的密封圈设为虚拟零件，主要是因为密封圈的压缩量需要结合实际选型的胶料硬度、沟槽尺寸做匹配验证，提前建模反而容易给后续选型造成误导；上部泵壳四个紧固螺钉的螺纹特征没有做建模，是因为这部分螺纹属于标准连接特征，实际加工时按照所选螺钉的规格攻丝即可，不需要在三维模型里重复绘制，减少模型的冗余特征量。

　　在实际应用中，这款泵除了能适配微型液压系统的动力供给，还可以用在小型冷却循环回路、精密试剂输送装置里，因为整体零件数量少，装配工序简单，很适合做小批量的定制化生产。做装配校核的时候要注意，内齿圈与泵腔的配合间隙要控制在合理范围，间隙过大会造成容积效率下降，间隙过小会在热胀冷缩的时候出现卡滞，尤其是输送温度高于常温的流体时，要提前结合材质的热膨胀系数预留足够的膨胀间隙。进出油口的接头位置做了标准化的接口尺寸，能直接适配常规的微型流体管路，不需要额外做转接头设计，进一步压缩整体安装占用的空间。
