电动端吸泵结构设计与安装尺寸参考

　　在民用建筑给排水、工业循环水系统、小型暖通空调水系统以及轻工业流体输送场景中，端吸式离心泵是应用覆盖面极广的流体输送设备，这类泵凭借结构紧凑、安装占地小、管路对接便捷的特点，常被用于系统补水、冷热水循环、低压清水输送等工况。本次呈现的电动端吸泵结构方案，覆盖了立式、卧式两种安装排布形式，可适配不同的机房空间条件：当现场安装面横向空间受限、竖向预留空间充足时，可选用立式安装结构，电机与泵体沿竖直方向同轴排布，大幅缩减设备横向占地尺寸；当现场竖向空间不足、设备基础为水平落地式平台时，卧式安装结构的重心更低，运行稳定性更优，日常检修维护时拆装电机也更为便捷。

　　从功能设计逻辑来看，该系列端吸泵采用单级单吸叶轮结构，流体从泵体端部轴向进入叶轮腔，经叶轮离心作用升压后从泵体顶部的径向出口排出，这种流道设计的水力损失较小，在额定工况下运行效率表现稳定，适配清水或物理化学性质与水相近的无颗粒流体输送。泵体与电机的连接采用标准支架同轴定位，保证电机输出轴与泵轴的同轴度公差控制在合理范围内，减少运行过程中的轴系振动与密封件磨损，延长机械密封的使用寿命。泵体的进出口法兰采用标准管路对接尺寸，可直接匹配同公称通径的工业管路，无需额外制作过渡转接件，降低现场安装的施工成本与周期。

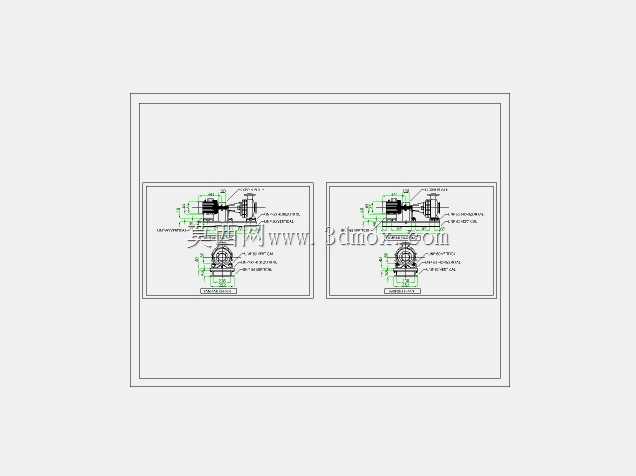

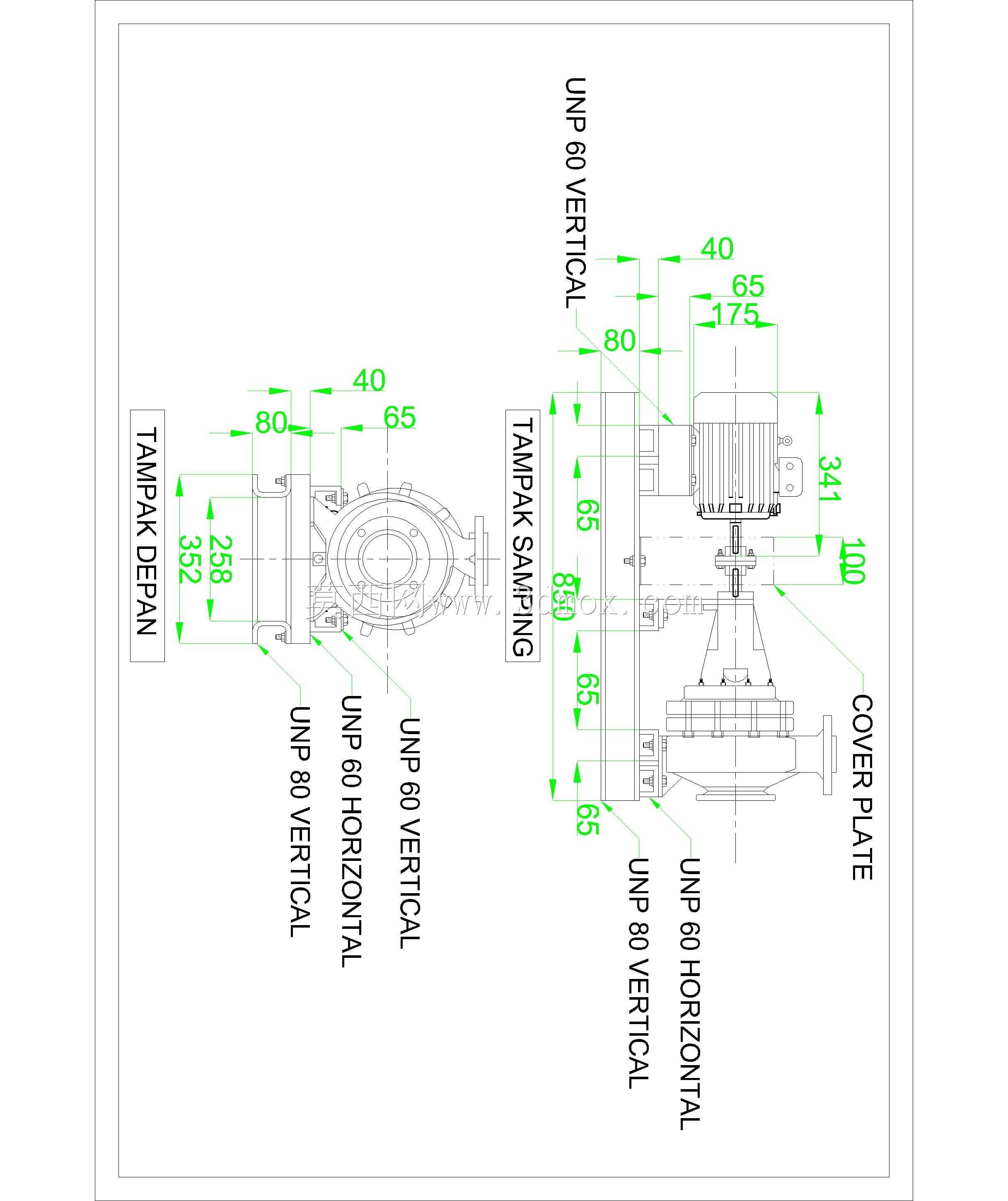

　　从安装边界与尺寸参数来看，图纸中标注的各方向安装尺寸可直接用于机房布局设计、设备基础预制以及管路走向排布：不同规格的泵体进出口中心距、安装底座的螺栓孔位间距、电机顶部到安装基础面的总高度、进出口法兰的外伸长度都有明确的尺寸标注，设计人员在进行BIM管线综合、机房设备排布时，可直接参考这些尺寸预留设备安装空间与检修操作空间，避免出现设备到场后空间不足、管路对接错位的问题。比如立式安装的UNP60规格泵，总高度方向尺寸需预留足够的竖向空间，保证电机散热与后期吊装检修的操作距离；卧式安装的UNP80规格泵，横向方向需预留泵体端部的拆装空间，方便后期检修叶轮或机械密封时无需整体拆除管路即可完成操作。

　　在实际选型应用过程中，设计人员可根据系统的流量、扬程需求匹配对应规格的泵型，同时结合现场的安装条件选择立式或卧式安装形式，图纸中给出的不同安装形式的外形尺寸，可直接用于核对现场预留空间是否满足安装要求。泵体的盖板结构采用快拆式设计，日常清理泵腔杂质、检查叶轮磨损情况时，无需将整个泵体从管路上拆下，仅需拆卸盖板连接螺栓即可完成内部检查，大幅降低后期运维的工作量。轴系部位的密封采用标准机械密封结构，易损件通用性强，后期更换时无需定制特殊配件，可直接采购标准备件完成更换，减少设备停机维护的时间。

　　对于三维建模与结构设计从业者而言，该模型的尺寸标注完整，各部件的装配关系清晰，可作为端吸泵类产品设计的参考模板，也可用于给排水系统、工业流体系统的三维场景装配，在进行系统整体装配时，可直接调用该模型匹配管路接口位置，核对设备与周边管线、桥架、建筑结构的净距是否满足规范要求，提前规避安装阶段的碰撞问题。不同安装形式的结构差异也在图纸中做了明确区分，建模时可根据实际项目的安装需求选择对应的结构形式，调整安装方向与接口朝向，适配不同的管路排布方案。
