汽车水泵活塞组件结构设计

　　这套三维结构针对汽车冷却系统核心部件的维修替换场景开发，日常车辆维保作业中，水泵作为发动机冷却循环的动力源，长期承受高低温交变、冷却液腐蚀与轴系振动载荷，活塞类密封传动组件属于高频损耗的易损部位，一旦出现密封失效、配合间隙超差，会直接导致冷却液循环效率下降，引发发动机过热、功率衰减甚至拉缸等严重故障，因此维修环节对替换组件的结构匹配度、配合精度要求极高。从实际装车使用的角度看，这套组件承担着冷却液加压输送的核心功能，活塞部分在泵腔内部做往复运动时，需要和腔体内壁保持稳定的密封配合，既要将旋转动力转化为流体的推送压力，还要平衡往复运动过程中的侧向力，避免偏磨导致的早期泄漏。设计阶段首先从安装边界入手，

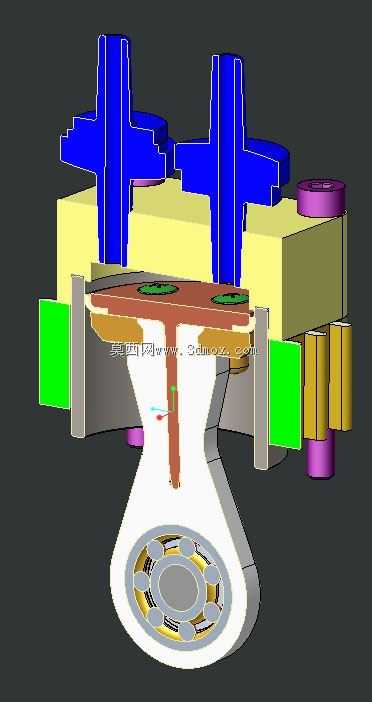

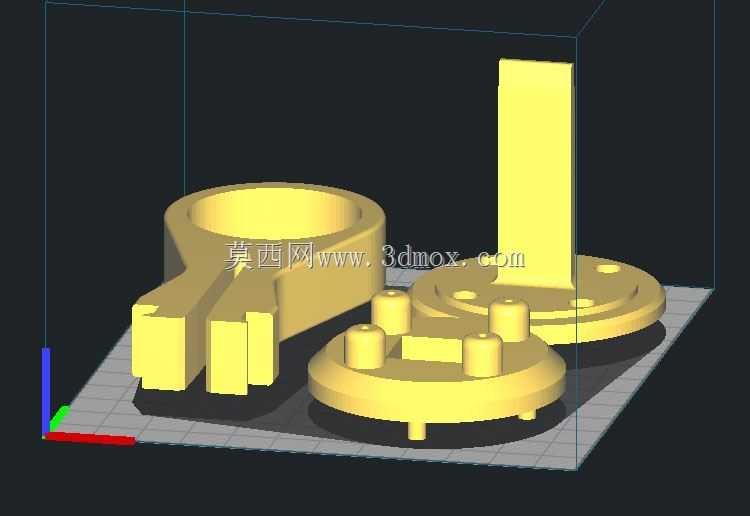

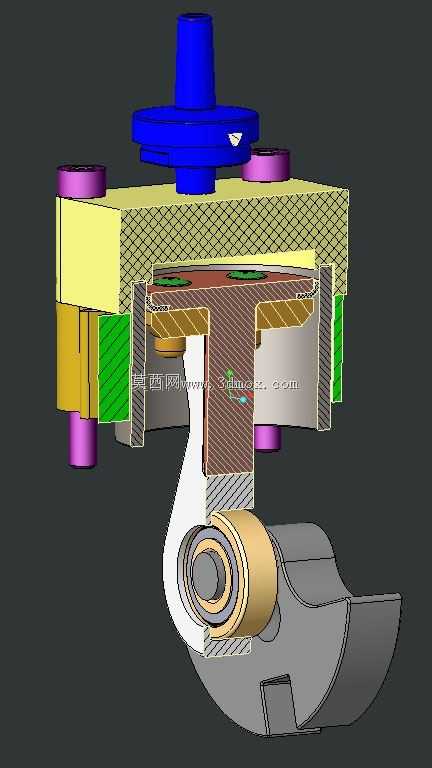

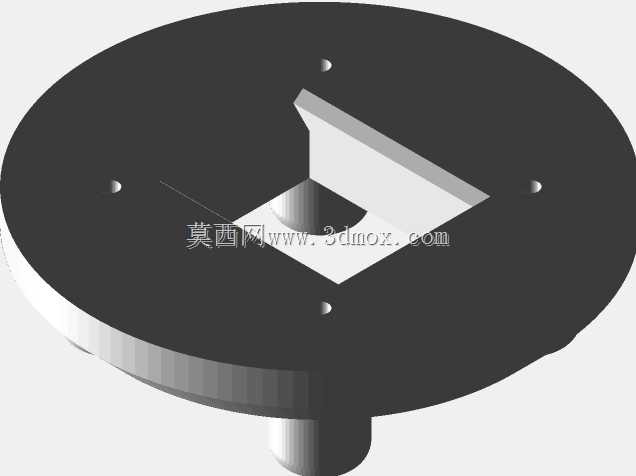

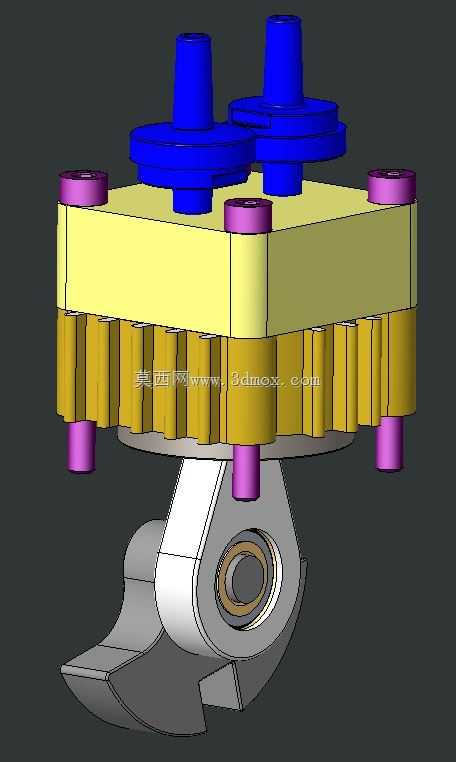

　　所有配合面的尺寸完全对标原厂水泵的腔体公差，活塞的外径尺寸与腔体内孔的配合间隙控制在0.02-0.04mm区间，既保证运动过程中无卡滞，又能配合密封件实现足够的容积效率，不会因为间隙过大出现回流泄压的问题。配套的法兰底座结构，安装孔位完全匹配原厂水泵的壳体定位点，两个底座分别对应泵腔的进出液侧定位与动力输入端的支撑定位，底座上的凸台结构直接嵌入壳体的定位凹槽，不需要额外加工适配结构，维修时可以直接替换原有损坏部件，大幅缩短维保作业的拆装时长。结构设计上没有采用冗余的异形结构，活塞的连接端采用叉形对接结构，和动力输入的连杆部件直接卡接配合，对接面的受力角度经过反复校核，往复运动过程中受力均匀分布在两个叉臂上，

　　不会出现单侧应力集中导致的断裂问题。底座上的四个柱状定位凸台，分别对应密封件的安装卡槽与壳体的加强筋避让位，安装时可以快速定位，不会出现装反、错位的问题，柱状凸台的高度经过精确计算，装配后刚好顶紧壳体内部的密封垫片，不需要额外调整压紧量就能保证密封面的比压符合要求。从实际维修场景的适配性来看，这套结构覆盖了市面多数民用车型搭载的活塞式水泵维修需求，所有棱角位置都做了R0.5的倒角处理，一方面避免装配过程中割伤密封胶圈，另一方面减少运动过程中的应力集中点，提升组件的疲劳寿命。活塞主体的壁厚经过载荷校核，在保证足够结构强度的前提下做了等壁厚优化，既不会因为壁厚过薄在高压工况下出现形变，也不会因为重量过大增加动力输入端的负载，

　　降低运转过程中的振动与噪音。进出液侧的底座流道过渡位置做了圆弧顺滑处理，避免冷却液在流道拐角处形成涡流，降低流体阻力，提升水泵的整体循环效率。实际装配验证过程中，这套组件和原厂壳体的配合公差完全符合维修替换要求，不需要二次修配就能直接装车，往复运动过程中无卡滞、异响，密封性能在0.15MPa的系统压力下无渗漏，完全满足车辆冷却系统的日常使用要求。针对维修作业的实际操作需求，所有部件的拆装都不需要专用工具，使用常规的机修工具就能完成更换作业，适配普通汽修厂、快保门店的日常维修场景，不需要额外采购专用工装，降低了维修环节的成本投入。
