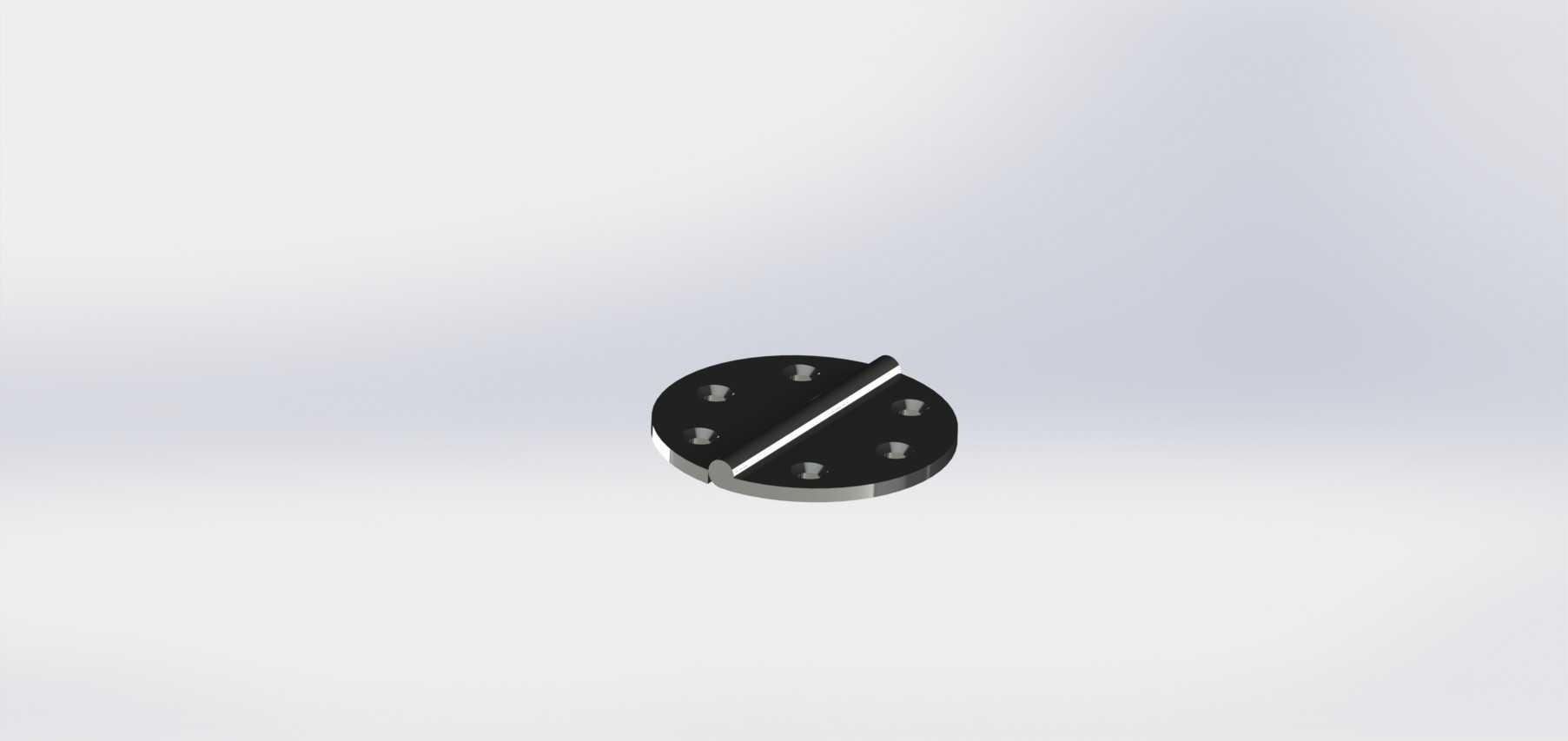

圆形单页可拆卸式工业铰链结构设计

　　在各类工业柜体、小型设备舱门、检修口盖板的铰接结构选型中，这类圆形单页铰链是应用频次极高的连接件，不同于常见的双页对折合页，该结构采用单圆形安装基板搭配一体式销轴的设计，在需要单侧固定、绕固定轴做定角度翻转的场景下，能大幅降低安装面的加工复杂度。从实际使用场景来看，这类铰链常被用在小型电控箱侧开检修门、精密仪器防尘盖板、小型设备的翻盖式操作面板处，尤其是安装面为圆弧面或者空间局促无法布置双页合页的位置，圆形基板的轮廓能更好适配曲面安装需求，不会出现方形合页边角剐蹭周边结构的问题。

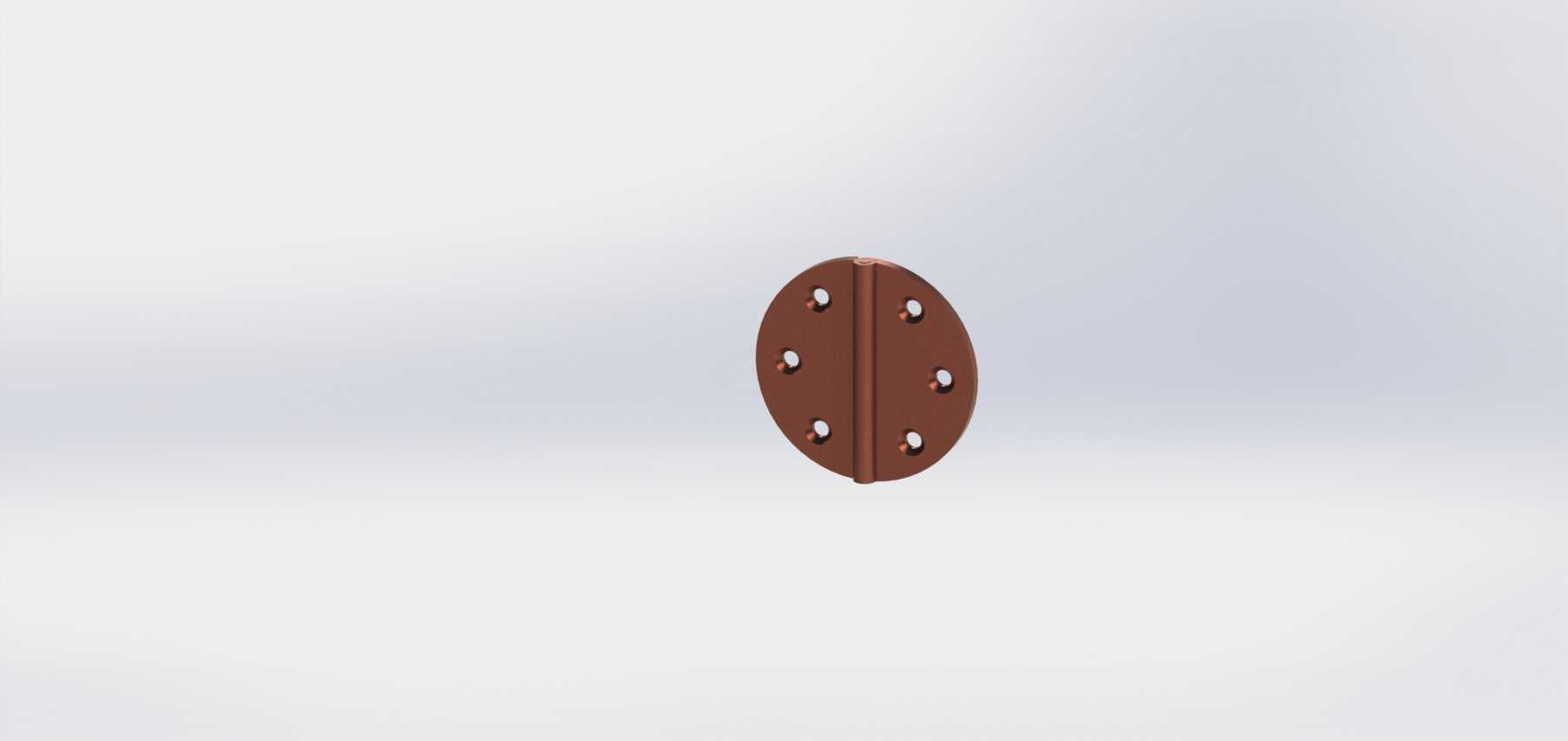

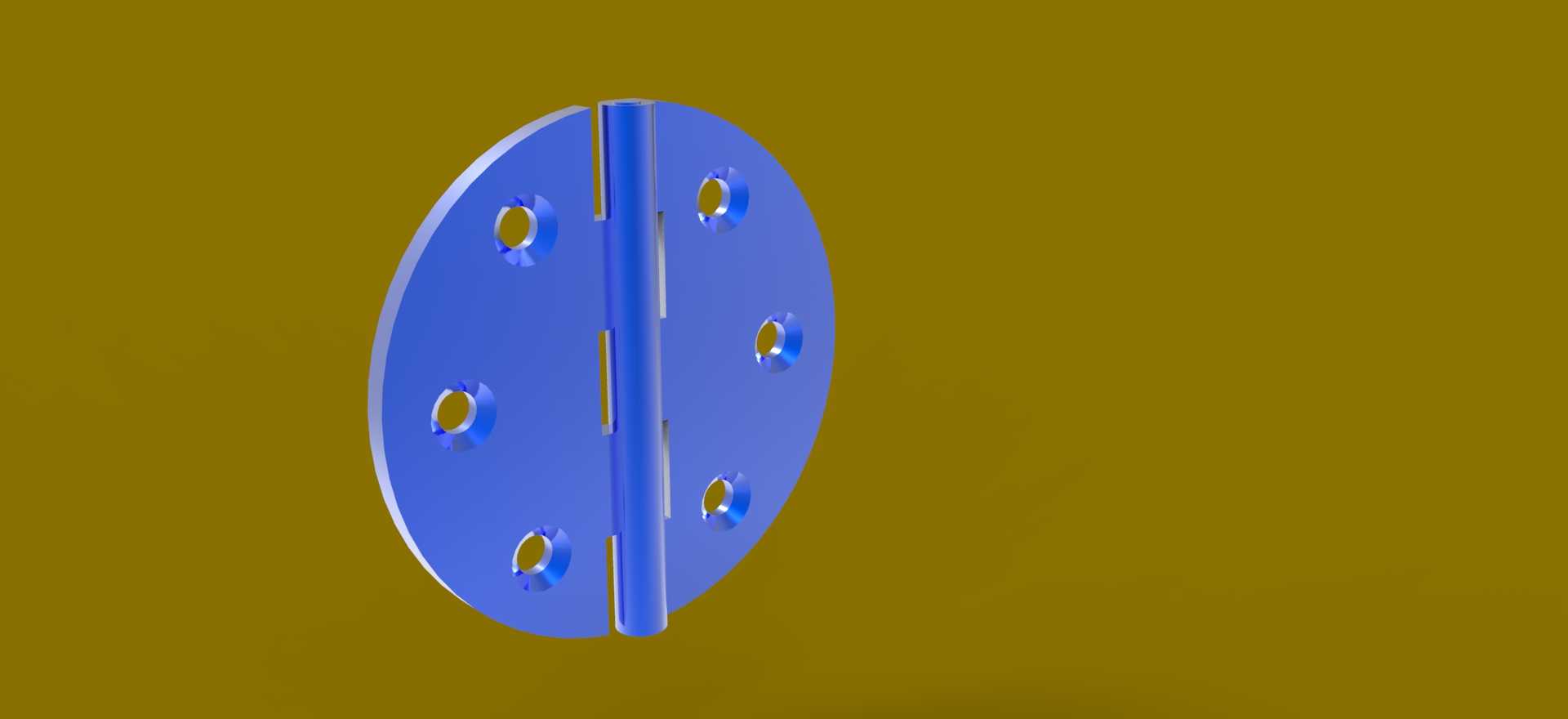

　　从功能特性上看，该铰链的销轴与圆形安装盘为一体式加工结构，销轴部分做了圆角过渡处理，避免装配时刮伤配套的转动页片内孔，安装盘上均匀分布六个沉头安装孔，孔位沿圆周等角度排布，装配时可以根据实际安装方向灵活选择孔位，不需要刻意对齐特定方向，降低现场安装的对位难度。沉头孔的深度设计刚好适配标准沉头螺钉的头部尺寸，装配后螺钉头部完全没入安装盘表面，不会突出平面干涉门体的开合动作，也能避免螺钉头部积灰、勾挂线缆的问题。销轴的直径与配套转动件的内孔采用间隙配合，配合公差控制在合理范围，既保证转动时无卡顿，也不会出现径向窜动过大导致门体下垂的问题，销轴顶端做了限位挡边结构，装配后转动页不会从销轴上端脱出，不需要额外加装卡簧或者挡圈，减少装配工序的零件数量。

　　设计过程中，首先要确认安装边界的尺寸约束，圆形安装盘的外径需要匹配安装面的可用宽度，避免盘体超出安装面边缘，六个安装孔的中心圆直径要根据安装面的螺柱预埋位置或者可钻孔位置确定，保证每个孔位都有足够的实体壁厚来承受螺钉的锁紧力，不会出现孔位距离边缘过近导致安装面开裂的问题。销轴的长度需要根据被连接件的厚度确定，要保证转动页完全套入销轴后，顶端预留0.1到0.2毫米的轴向间隙，避免温度变化导致结构热胀冷缩时出现转动卡滞，销轴的直径则根据门体的承重需求计算，当门体重量较大时，需要适当加大销轴直径，同时提升销轴表面的硬度，减少长期转动带来的磨损量。

　　从安装适配性来看，这类铰链的圆形安装盘背面可以根据安装面的平整度做微调，若安装面存在轻微的不平整，圆形轮廓相比方形轮廓的应力分布更均匀，锁紧螺钉时不会因为局部应力集中导致安装盘变形。在做三维建模时，需要重点关注销轴与安装盘连接位置的圆角处理，这个位置是应力集中的高发区域，当门体受到侧向冲击力时，应力会集中在销轴根部，足够大的过渡圆角能有效分散应力，提升铰链的整体抗冲击能力，避免长期使用后销轴从根部断裂。另外安装盘的厚度也要根据承重做匹配，厚度过薄会导致锁紧螺钉时安装盘翘曲，厚度过大则会增加不必要的材料成本，同时让铰链整体突出安装面过多，影响外观和周边结构的布置。

　　在实际选型应用中，这类单铰链常成对使用，上下各布置一个，两个铰链的销轴同轴度需要在装配时做调整，若同轴度偏差过大，会导致门体开合阻力变大，长期使用还会加剧销轴的磨损。相比普通双页合页，这种单页铰链的转动副外露部分更少，在粉尘较多的车间环境下，粉尘不容易进入转动配合面，能减少日常维护的频次，适合用在焊接车间、打磨工位这类粉尘浓度较高的设备上。同时一体式的结构没有多余的拼接缝隙，在需要定期冲洗的食品加工设备上，也不容易残留污渍，满足卫生清洁的要求。建模过程中还要注意安装孔的沉头角度，要匹配标准沉头螺钉的头部角度，保证螺钉装配后能完全贴合沉头锥面，锁紧力均匀分布，不会出现螺钉头部歪斜导致锁紧力不足的问题。销轴的表面粗糙度也需要做控制，配合面的粗糙度不能过高，否则会增大转动摩擦力，也不能过低导致加工成本上升，一般控制在Ra1.6到Ra3.2之间就能满足使用需求。
