小型立式低频电源变压器结构设计

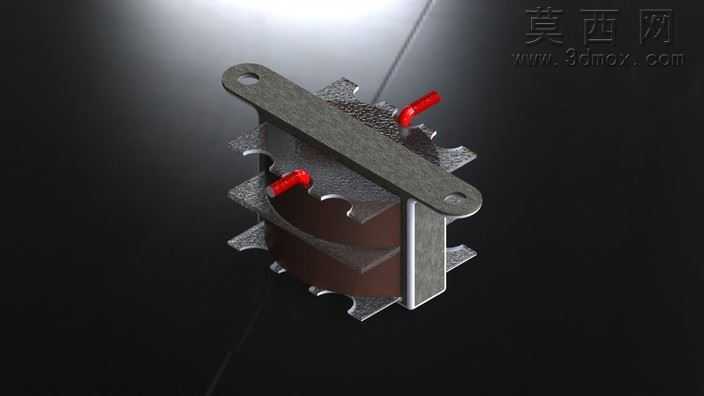

本作品为小型立式低频电源变压器三维建模设计，采用SolidWorks完成全参数化建模与渲染输出，完整还原了工频小功率变压器的典型结构特征。建模过程首先从核心的EI型叠片铁芯入手，通过草图绘制铁芯冲片的轮廓特征，利用拉伸凸台命令生成单片冲片模型，再通过线性阵列命令模拟硅钢片叠压装配的效果，还原铁芯叠片的层叠结构与边缘的冲片齿状特征，确保铁芯结构的尺寸精度与实际工业产品一致。绕组部分采用分层建模思路，先绘制骨架的绝缘支架结构，再分别绘制初级、次级绕组的实体模型，还原绕组绕制后的圆柱形态，同时在绕组端部预留接线端子的安装位置，两个红色的接线端子采用单独建模后装配到位，还原端子的圆柱凸起形态与绝缘材质特征。顶部的金属安装固定条采用钣金建模思路，通过绘制长条状草图后拉伸生成基体，再对两端的安装孔进行切除拉伸处理，同时对固定条的边缘做圆角处理还原金属冲压件的工艺特征，固定条与铁芯、绕组的装配位置完全匹配实际产品的安装逻辑，确保整体结构的装配合理性。材质渲染阶段，为硅钢片铁芯赋予深灰色金属磨砂材质，模拟硅钢片叠压后的粗糙金属质感；为绕组部分赋予深棕色绝缘漆材质，还原线圈浸漆后的哑光质感；为顶部安装固定条赋予银灰色金属材质，添加轻微的反光效果模拟镀锌钢板的材质特征；为接线端子赋予亮红色硬质塑料材质，突出端子的标识性特征；背景采用深色渐变背景搭配定向光源，通过调整光源角度突出模型的结构层次与材质质感，让整体渲染效果清晰展现变压器各部分的结构细节。设计过程中严格遵循小型工频变压器的结构规范，各部件的尺寸比例、装配关系均参考实际量产产品的参数设定，既保证了模型的外观还原度，也确保了结构的合理性，可用于电子设备电源模块的结构参考、教学演示或者相关产品的设计验证使用，完整展现了小型立式变压器从铁芯、绕组到固定结构、接线部件的全部结构特征。
