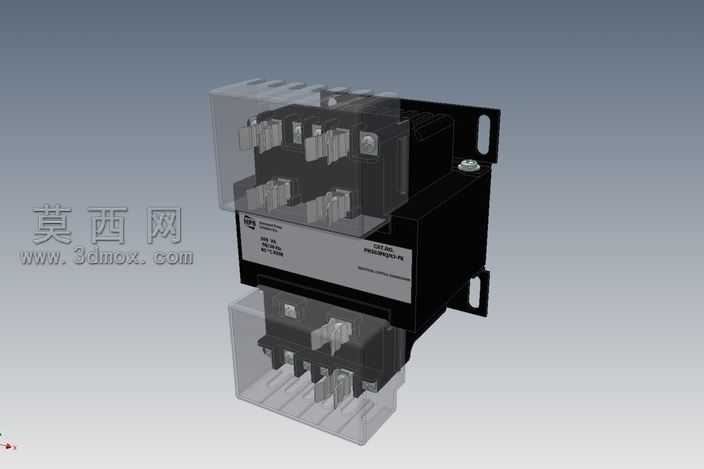

哈蒙德PH500MQMJ-FK机床控制变压器

本模型为哈蒙德电源解决方案公司推出的500VA容量机床控制变压器三维建模成果，建模过程严格遵循实物尺寸比例，完整还原了产品的全部结构细节。建模阶段首先通过测绘获取产品各部件的精准尺寸，以参数化建模方式搭建核心骨架，依次完成主体安装底座、绕组封装壳体、高低压接线端子排、侧边固定安装耳、标识铭牌区域的结构构建，所有卡扣、定位孔、接线柱的位置均与实物完全匹配，保证模型可直接用于装配干涉校验与安装场景模拟。材质渲染阶段针对不同部件做了区分处理：主体黑色壳体采用哑光阻燃工程塑料材质，调整粗糙度参数还原工业塑料的磨砂质感；透明防护端子罩采用半透明聚碳酸酯材质，设置合适的透光率与折射参数，既可以清晰展现内部接线端子的排布结构，又能还原防护罩的半通透视觉效果；金属接线端子、固定螺丝采用镀锌钢材材质，添加轻微的金属反光与细微的表面纹理，还原工业金属件的真实质感；表面的标识铭牌采用哑光覆膜纸张材质，清晰还原铭牌上的参数标注内容。结构设计上，模型完整呈现了该变压器的功能布局：侧边带安装孔的固定耳适配标准机柜安装尺寸，上下分层的接线端子区分别对应原边240/480V交流输入与副边120/240V交流输出，端子间的绝缘隔档结构清晰可见，绕组封装区域的散热结构也做了细节还原，整体模型结构严谨，细节丰富，既可以用于工业电气设计场景的装配演示，也可作为教学素材展示控制变压器的结构组成与工作原理，渲染阶段采用柔和的工业场景打光，突出产品的结构层次与材质差异，整体视觉效果贴近实物展示效果。
