立式多级增压泵CDLF42-30-2结构设计

　　在工业供水系统、高层建筑二次供水管网、水处理工艺增压段、生产循环水回路这类对水压稳定性有硬性要求的场景里，CDLF系列立式多级增压泵是应用频次极高的水力输送设备，本次拆解的CDLF42-30-2型号，对应额定流量工况下的扬程覆盖30米级供水需求，适配的单泵供水覆盖范围可满足中型工业车间循环供水、十余层商住楼宇二次加压这类常规增压场景。从实际工程落地的角度看，这类立式泵的核心设计逻辑是通过多级叶轮串联的结构，在有限的占地面积内实现更高的扬程输出，相比卧式同参数泵组，立式安装的结构能把泵体的投影面积压缩六成以上，对于泵房空间紧张的改造项目、集成式供水机组配套场景来说，这种尺寸优势是选型阶段的核心考量点。

　　从结构设计的细节来看，该型号泵的进水段与出水段采用同轴线的法兰接口设计，安装时可直接对接同管径的工艺管路，不需要额外加装变径接头调整管路走向，进出口的法兰螺栓孔位严格匹配通用管路法兰标准，现场安装时不需要二次配钻调整孔位，能大幅缩短现场施工的装配周期。泵体的中段采用多级导叶与叶轮叠装的结构，每一级叶轮的水力型线都针对低气蚀工况做了优化，在进水端压力偏低的工况下，也能避免叶轮入口处产生气蚀损伤，延长过流部件的实际使用寿命。泵轴采用长轴贯穿多级叶轮的结构，中间设置的滑动轴承直接利用输送的水体做润滑与冷却，不需要额外配置润滑油路，既降低了日常维护的工作量，也避免了润滑油泄漏污染输送介质的风险，对于纯水输送、净水处理这类对介质洁净度有要求的场景，这种自润滑结构的适配性更强。

　　在安装边界的尺寸控制上，该型号泵的底座安装孔位采用对称分布设计，混凝土基础施工时只需要按照孔位间距预留地脚螺栓孔即可，不需要针对泵体的重心偏移做额外的基础加固处理，泵体的整体高度控制在常规立式泵的安装尺寸区间内，泵房内的净空高度只要满足常规设备吊装要求，就能完成泵组的就位与后期检修吊装。泵体的顶部电机与泵轴采用刚性联轴器连接，联轴器处设置的可拆卸防护罩既满足现场安全防护的规范要求，后期检修找正的时候只需要拆下防护罩就能完成联轴器对中操作，不需要拆解泵体上部的其他结构。从实际运行的功能特性来看，该型号泵的过流部件采用冲压成型工艺制作，相比传统铸造泵体的流道，冲压流道的内壁粗糙度更低，水体在流道内的沿程阻力损失更小，同等扬程参数下的运行能耗比铸造结构泵低一成左右，长期连续运行的工况下，能耗节约的效益十分可观。

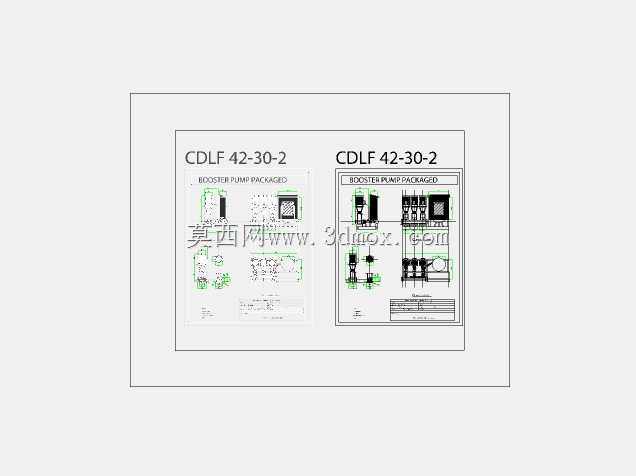

　　在选型匹配的过程中，需要注意该型号泵的适用介质为清水或物理化学性质与清水接近的流体，介质温度不能超过泵体密封件与过流部件的耐受温度区间，如果用于输送含固体颗粒的流体，需要在进水端加装匹配精度的过滤装置，避免大颗粒杂质进入泵体打坏叶轮或卡涩导叶结构。泵体的机械密封采用集装式结构设计，后期更换密封件的时候不需要完全拆解泵体，只需要拆下电机与联轴器段，就能完成密封件的更换操作，大幅缩短故障停机的维修时间。从三维建模的角度来看，该模型完整还原了泵体从进水段、中段叶轮导叶组件、出水段到顶部电机连接段的所有结构细节，法兰连接位置的螺栓分布、密封槽的尺寸、叶轮的叶片型线都按照实际产品的尺寸参数做了还原，在做泵房布局三维设计、供水机组集成装配、管路应力校核的时候，可以直接调用该模型做装配干涉检查，不需要重新测绘泵体的外形尺寸与安装接口参数，能有效减少设计阶段的重复建模工作量。在做管路系统设计的时候，借助该模型可以提前核对泵体与周边管路、阀门、控制柜的安全间距，避免现场安装时出现管线碰撞、检修空间不足的问题，尤其是在改造类项目中，现场空间尺寸受限的情况下，精准的泵体三维模型能提前预判安装过程中可能出现的干涉问题，减少现场施工的整改工作量。
