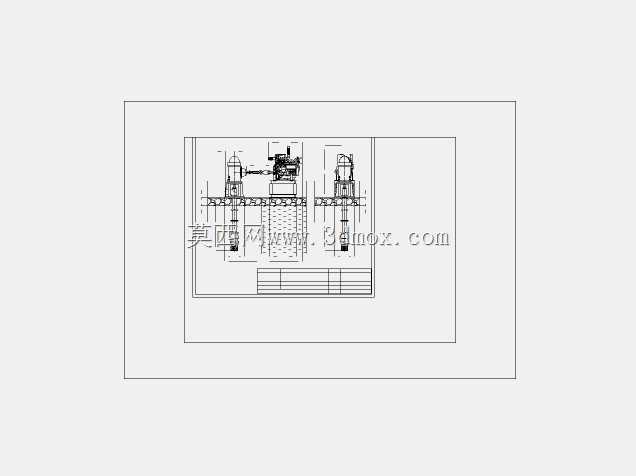

涡轮泵配套柴油机组安装结构图纸

　　在工矿取水、厂区应急供水、野外作业供水这类场景里，长轴涡轮泵搭配柴油动力机组的组合十分常见，这套图纸呈现的正是该类成套设备的井位安装布局结构，能直接给现场安装排布、配套土建施工、三维建模装配提供尺寸参照。从实际使用逻辑来看，涡轮泵的长轴结构适配深井取水工况，泵体潜入水下2000mm深度位置，依靠长轴传递上方动力端的扭矩，完成水体的提升输送；配套的柴油发动机作为独立动力源，不需要依赖现场电网供电，在无外接电源的野外作业点、断电应急供水场景下能独立启动运行，适配矿山临时取水、工地施工供水、应急消防取水这类对供电独立性要求高的场景。

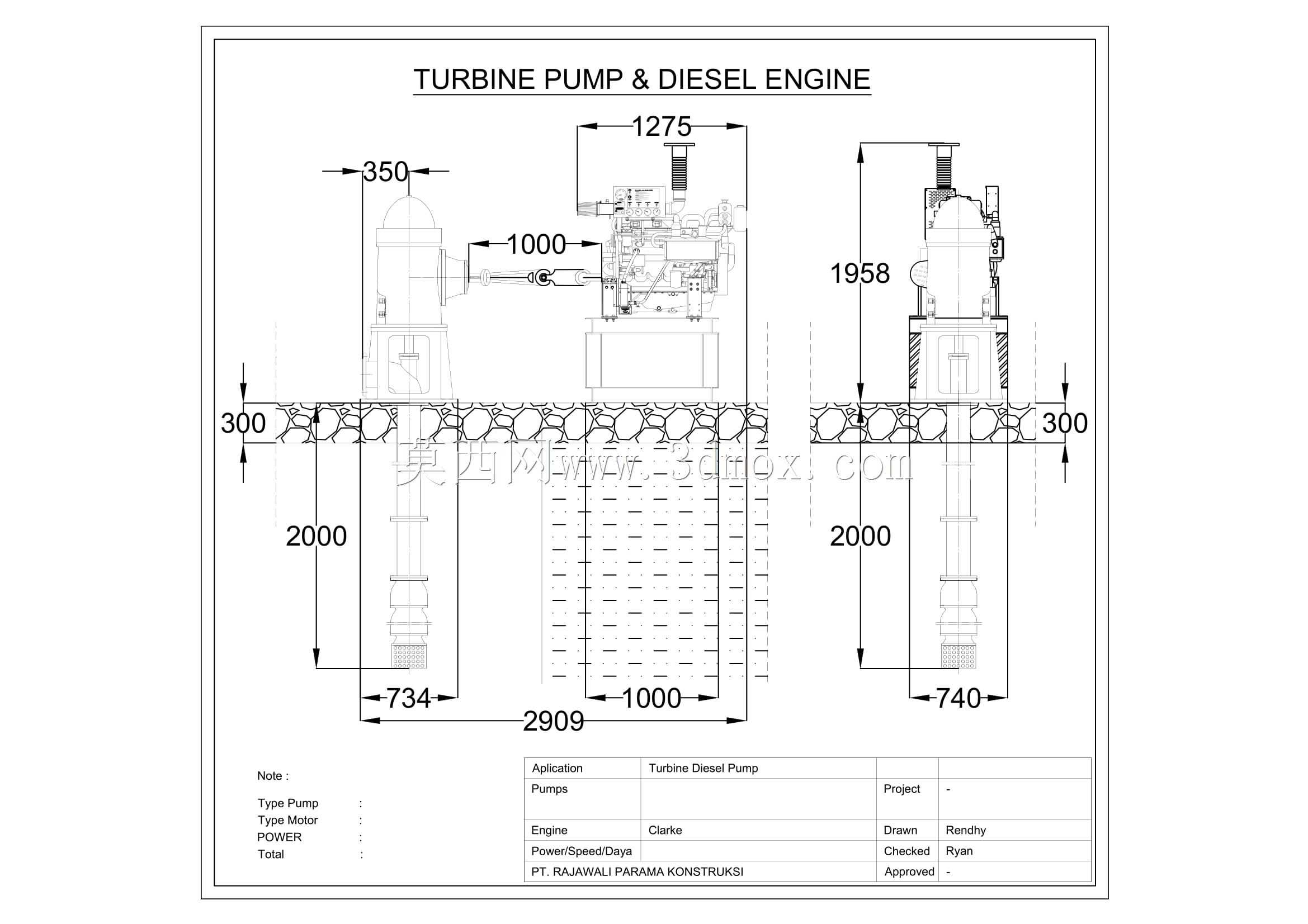

　　整套布局的尺寸边界在图纸上标注得十分明确，整套设备沿井位排布的总横向长度为2909mm，其中柴油机组的安装区域横向占用1275mm，机组输出端与泵头的横向连接间距为1000mm，泵体自身的上部安装座横向尺寸为350mm，潜入井下的泵体最大外径为734mm；纵向安装维度上，泵组从地面安装基础到泵体底端的下探深度为2000mm，柴油机组连同泵头的地面以上总高度为1958mm，安装基础的厚度预留300mm，井下侧的基础延伸厚度同样为300mm，柴油机组侧的井下泵体配套管路最大外径为740mm，这些尺寸直接决定了现场井位的开挖范围、基础浇筑的边界、设备进场的排布空间，做现场布局设计时不需要再反复核算核心占位尺寸。

　　设计层面这套结构做了很务实的适配考虑，泵体与柴油机组分置在井位两侧，动力输出轴与泵轴的对接位置预留了足够的检修操作空间，日常维护时不需要拆解整套设备就能完成联轴器检查、密封件更换、机组保养这类常规操作；地面安装基础采用连续的混凝土结构，横跨井位上方同时承载泵头与柴油机组的重量，避免两个设备分置基础出现不均匀沉降导致的轴系不对中问题，基础上预留的安装孔位直接对应泵座与机组底脚的安装尺寸，现场施工时直接按图预留即可，不需要二次放样定位。

　　从结构建模的角度看，这套图纸的尺寸链是闭合的，横向从泵体最外侧到机组最外侧的尺寸累加与总长度标注完全对应，纵向从基础顶面到泵底、到机组顶端的尺寸也没有断点，做三维装配建模时可以直接按标注尺寸搭建骨架模型，再依次填充泵体、长轴、泵头、柴油机组、联轴器、安装基础这些部件，不会出现尺寸冲突；做设备选型配套时，也能根据这套布局的占位尺寸，提前规划现场的管线走向、操作通道位置、检修空间预留，避免设备到场后出现排布不开、操作空间不足的问题。另外图纸里也标注了各部件的对应关系，柴油机组的输出端通过联轴器直接连接泵的输入轴，没有额外的变速结构，这种直连传动的设计传动效率更高，故障点更少，适合长期连续运行的工况，日常维护只需要定期检查联轴器的同轴度、轴承的润滑状态即可，维护成本相对更低。
