立式VMS增压泵组结构设计方案

　　在工业流体输送管网的压力补偿场景里，这类立式VMS增压泵组常被布置在供水干管中段、高层工业厂房给水支管、循环冷却水系统升压节点，以及生产工艺流体需要稳定压力输出的工位，用来弥补长距离管路输送带来的压头损失，避免末端用水设备因为进水压力不足出现流量不足、工作不稳定的问题。不同于卧式泵组需要预留较大的水平安装空间，这套立式结构的泵组将动力端与过流端沿垂直轴线排布，安装时仅需匹配基础地脚螺栓的孔位间距，对安装场地的水平方向空间占用更小，很适合在管廊夹层、设备间边角这类水平空间局促但垂直方向有富余空间的场景布置。从结构设计逻辑来看，泵组的过流部件采用了同轴直联的布局，动力输出轴直接与叶轮组件连接，省去了中间传动的联轴器或者皮带轮结构，

　　一方面减少了传动环节的功率损耗，提升了整机的运行效率，另一方面也降低了传动部件带来的振动与噪声，让泵组运行时的稳定性更好，日常维护时不需要额外调整传动部件的同轴度，减少了运维的工作量。叶轮部分采用了闭式流道设计，针对清水类或者低粘度的工业流体优化了叶片的进出口角度，在额定转速下可以稳定输出设计要求的增压值，同时避免小流量工况下出现明显的气蚀问题，泵体的进出口采用了同轴线的水平布置方式，和现场管路的对接逻辑一致，安装时不需要额外做变向的管路转接，减少了管路的阻力损失。在安装边界的设计上，泵组底座的安装孔位按照通用的工业管路安装规范预留，进出口法兰的尺寸匹配常用的工业管路通径，现场安装时可以直接和对应通径的管路法兰对接，不需要额外定制转接法兰。泵体的密封结构采用了集装式机械密封，相比传统的填料密封，泄漏量更小，使用寿命更长，日常运行时不需要频繁调整密封的压紧力，也减少了密封件更换的频次。电机端的散热结构沿垂直方向布置散热筋，立式安装状态下空气可以顺着散热筋形成自然的对流通道，即使在长时间连续运行的工况下，电机的温升也能控制在合理范围内，不会因为散热不良出现过载保护停机的问题。在实际选型适配时，这套泵组可以根据现场需要的增压值、输送流量参数匹配对应功率的动力端，过流部件的材质也可以根据输送流体的腐蚀特性做对应调整，比如输送轻度腐蚀性工业流体时，可以更换过流端的材质为耐腐蚀合金，输送普通生产用水时采用常规铸铁材质即可满足使用需求。

　　泵组的整体重心沿垂直安装轴线分布，运行时的径向载荷更小，对安装基础的承重要求比同参数的卧式泵组更低，不需要做特别厚重的混凝土基础，在钢结构平台上安装时也不会因为泵组运行的振动带来明显的结构共振问题。在管路系统设计时，通常会在泵组的进出口位置加装检修阀门、压力表与软连接，方便日常运行时监测进出口的压力值，检修时可以关闭两端阀门不需要排空整个管网的流体，软连接则可以进一步抵消管路传递的振动，避免泵组和管路之间形成硬连接带来的应力集中。这套泵组的结构设计充分考虑了工业现场的安装与运维需求，所有需要定期维护的部件都布置在便于操作的位置，比如密封件更换时不需要将整个泵组从管路上拆下，仅需拆开泵体中段的连接螺栓即可完成密封组件的更换，

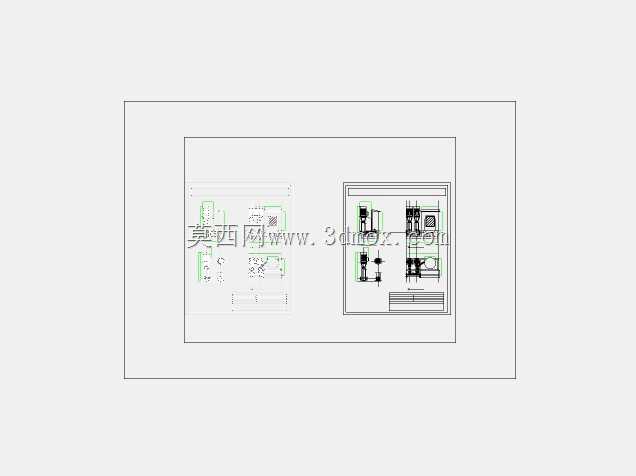

　　轴承部位的注油口也预留了足够的操作空间，日常加注润滑脂时不需要拆解其他部件。在实际运行场景中，这类增压泵组通常会配合压力传感器与变频控制系统联动，根据管网末端的实际压力需求自动调整泵组的转速，实现恒压供水的效果，避免了传统定速泵组在用水量变化时出现的压力波动过大、能耗偏高的问题。从三维建模的角度来看，这套泵组的模型完整还原了各个部件的装配关系，包括泵体、叶轮、密封组件、动力端、底座、连接法兰的相对位置与配合尺寸，在做管路系统整体布局设计时，可以直接将这套泵组模型导入装配环境，核对安装空间、管路对接位置、检修操作空间是否满足要求，避免现场安装时出现部件干涉、空间不足的问题。建模时对各个部件的外形做了精准的还原，包括电机散热筋的尺寸、底座安装孔的位置与孔径、法兰的螺栓孔分布、进出口的通径尺寸都和实际产品保持一致，在做整体工程出图时，可以直接从模型中提取对应的安装尺寸参数，不需要额外对照二维样本反复核对，提升了管路系统设计的效率。
