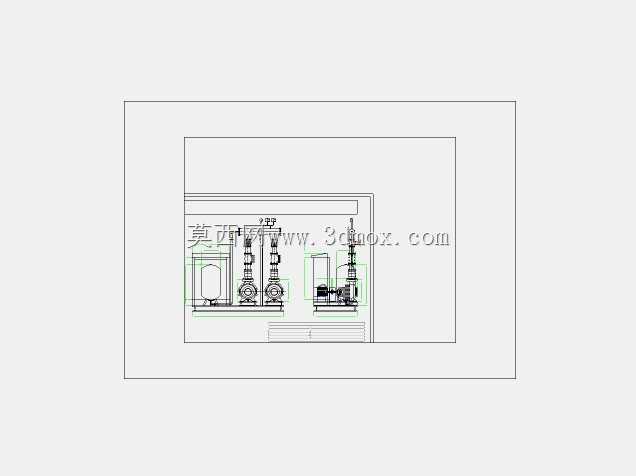

工业增压端吸式流体输送泵结构设计

　　在市政供水增压、工业循环水系统、生产工艺流体输送、中小型暖通空调水循环等场景中，端吸结构的工业增压泵是应用占比极高的流体输送设备，这类泵的进出口布局采用轴向吸入、径向排出的经典形式，相比立式管道泵，它的安装维护空间更友好，检修叶轮、机封时无需拆卸进出口管路，在工厂技改、老旧泵房设备替换项目中适配性极强。做这套结构设计的时候，首先要考虑的是现场安装的边界条件，常规同参数端吸泵的底座安装孔距要匹配通用混凝土基础的预埋螺栓间距，泵体进出口的法兰尺寸严格遵循通用管路法兰标准，避免用户现场配管时出现法兰不匹配需要二次加工的问题，泵轴的中心高要和配套标准电机的轴中心高保持一致，联轴器找正的时候不需要额外加调整垫片，减少现场安装的工作量。

　　从功能特性来看，这款端吸增压泵的叶轮采用闭式离心结构，流道做了顺滑过渡处理，在输送常温清水或者物理化学性质和水接近的工业流体时，能保持稳定的扬程流量曲线，不会出现小流量工况下的剧烈振动，泵体的蜗壳流道做了等流速设计，流体在泵腔内的流动损失控制在较低水平，配套的密封结构根据应用场景预留了填料密封和机械密封两种安装位置，输送洁净流体时用机封降低泄漏量，输送含少量杂质的流体时可以换装填料密封，降低后期维护成本。设计过程中没有追求过于激进的性能参数，而是把运行稳定性放在第一位，泵体的壁厚按照1.6倍额定工作压力做强度校核，在常规1.6MPa的管路系统中运行时，泵体不会出现应力变形，轴承选用的是深沟球轴承搭配推力轴承的组合，

　　既能承受叶轮旋转带来的径向力，也能平衡流体作用在叶轮上的轴向力，延长轴承的连续运行寿命。考虑到工业现场的电机配套需求，泵的支架结构做了标准化设计，能直接适配Y系列同功率等级的标准电机，不需要定制专用连接架，用户后期更换电机时可以直接采购市场上的通用标准件，减少备件采购周期。进出口的位置设计上，吸入室做了渐缩式结构，流体进入叶轮前的流道断面逐渐缩小，能让流体流速均匀提升，避免叶轮入口出现涡流、气蚀的问题，吐出室的流道做了渐扩处理，把流体的部分动压转化为静压，降低管路输送过程中的沿程损失。安装尺寸方面，泵的整体长度控制在同参数段的常规尺寸范围内，泵房布置时，泵组侧面预留的检修空间只需要满足常规钳工操作空间即可，

　　不需要额外预留过大的设备间距，对于空间紧张的老旧泵房改造项目来说，这个尺寸优势非常明显，很多老泵房当初建设时预留的设备间距小，过大尺寸的泵组根本运不进去，也没法完成管路对接。另外在细节结构上，泵体底部预留了泄放螺孔，设备长期停机或者检修时，可以完全排净泵腔内的存液，避免冬季低温环境下存液结冰胀裂泵体，泵壳的最高点预留了排气螺塞，泵组初次启动时可以排净泵腔内的空气，避免出现气缚导致泵无法正常抽送流体。轴承箱的油位观察采用直观的油标结构，现场巡检时不需要打开轴承箱盖就能直接观察润滑油的油位和油质状态，注油孔和放油孔的位置都设计在便于操作的侧面，日常维护时不需要拆卸其他零部件就能完成润滑油更换。联轴器部分加装了可拆卸的安全防护罩，避免运行过程中杂物卷入联轴器，也能防止现场巡检人员误触转动部件发生安全事故，防护罩的固定采用快拆结构，检修找正的时候不需要完全拆卸防护罩的固定螺栓，翻开就能完成联轴器的找正操作。从实际选型适配的角度，这款泵的性能曲线覆盖了常规工业场景的常用流量扬程区间，不管是工厂生产车间的循环冷却水输送，还是高层楼宇的分区供水增压，或是小型换热站的水循环系统，都能找到对应的运行工况点，而且泵的效率区间比较宽，在流量偏离额定点±20%的范围内，运行效率不会出现大幅下降，对于工况流量有波动的系统来说，能保持较低的运行能耗。
