立式多级增压泵成套机组结构设计

　　在民用建筑二次供水、工业循环水增压、净水处理厂输水、暖通空调循环水系统这类需要稳定水压输出的场景中，成套增压泵组是核心的水力输送设备，区别于单台零散安装的水泵，集成式的增压泵成套机组将泵体、驱动电机、管路阀组、稳压罐、控制柜体整合在统一的公共底座上，现场安装时仅需对接进出水主管道与供电线路即可投入使用，大幅缩减现场施工的管路排布与设备调试周期。这套cdlf型增压泵成套机组采用立式多级离心泵作为核心水力部件，立式结构的设计能够最大程度压缩机组的占地面积，多泵并联的布局可以根据实际用水流量的波动灵活调整运行泵的数量，小流量工况下仅单台泵运行降低能耗，大流量用水时段多泵同时启动满足峰值输水需求，配套的稳压罐能够吸收管路内的水锤冲击，

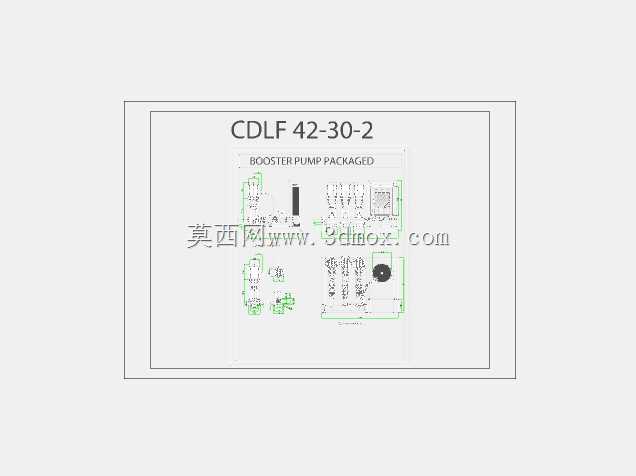

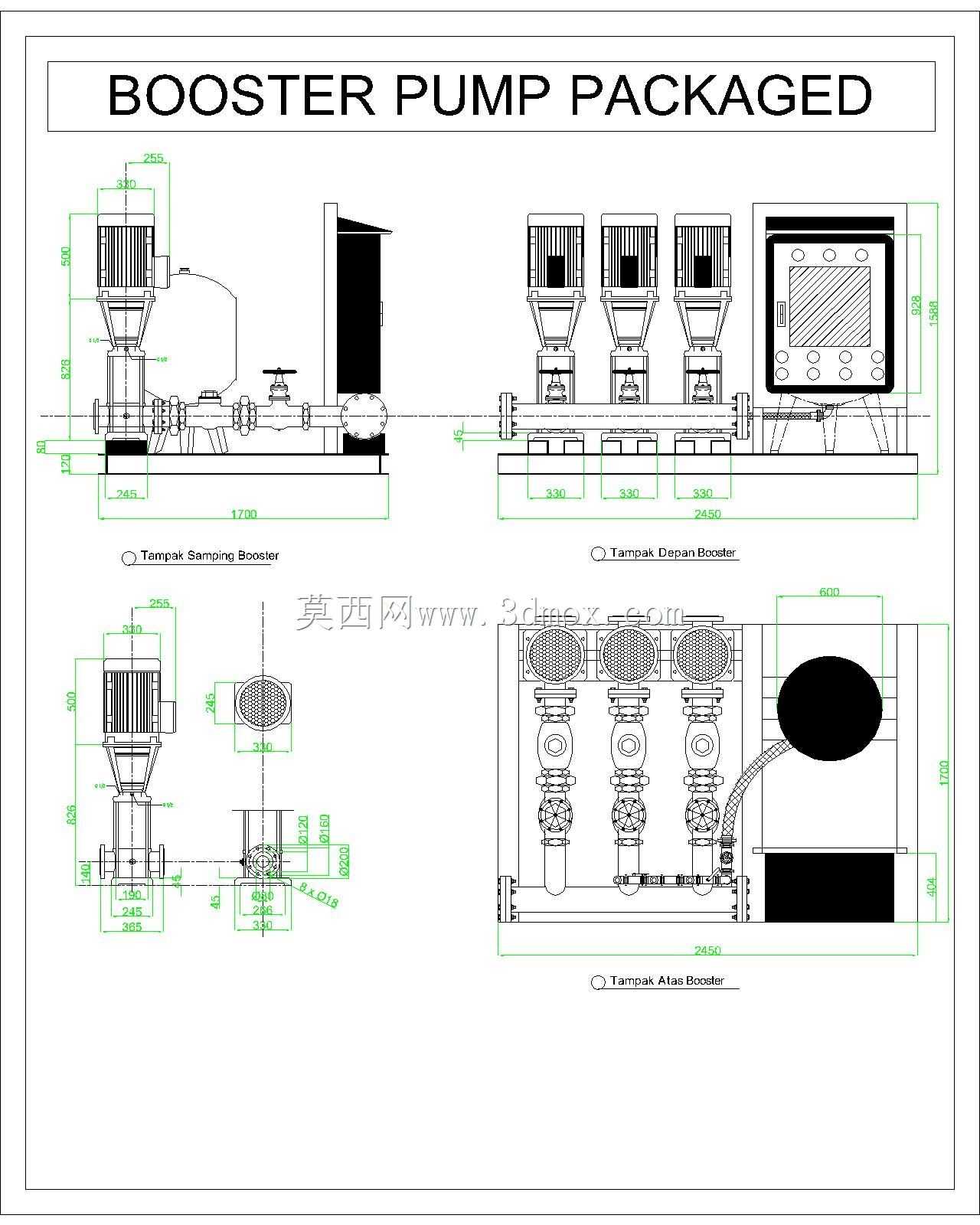

　　避免水泵频繁启停造成的部件损耗，同时稳定出水端的压力波动，避免管网压力骤升骤降影响后端用水设备的使用寿命。从设计思路来看，整套机组的布局充分考虑了日常运维的操作空间，泵体之间预留了足够的检修间距，阀门的操作手柄高度设置在符合人体工程学的区间，无需登高或者俯身即可完成阀门开闭操作，控制柜体布置在机组的端部位置，操作面板朝向日常巡检的通道方向，运维人员无需进入机组排布区域即可查看运行参数、调整压力设定值。进出水总管采用母管制布局，每台泵的进出口都配置了独立的检修阀门，单台泵出现故障需要检修时，仅需关闭对应泵体的进出口阀门即可，不会影响其他泵组的正常运行，保障供水连续性。图纸中标注的安装边界尺寸明确了机组的占地范围、进出水口的中心高度、

　　顶部电机的检修净空要求，现场做设备基础时可以直接参照标注的尺寸预留地脚螺栓孔位置，不需要二次测绘核对，进出水法兰的连接尺寸匹配常规给排水管路的标准法兰规格，能够直接对接同公称通径的现场管路，减少现场改制管路的工作量。泵体与电机采用直联传动结构，省去了中间传动联轴器的调整环节，传动效率更高，同时减少了传动部件的日常维护点，公共底座采用型钢焊接成型，整体刚度足够承受泵组运行时的振动载荷，底座上预留的吊装孔位方便设备出厂运输与现场就位时的吊装作业，避免吊装过程中磕碰泵体、仪表或者控制柜部件。管路布局上充分考虑了水力流态的平顺性，总管与支管的连接采用顺流斜接的方式，减少水流转向造成的局部阻力损失，同时避免管路内形成气囊影响输水效率，压力表、

　　压力传感器的取压点设置在出水总管的水流稳定段，测量的压力数据更贴近实际管网压力，避免紊流区域取压造成的参数波动，影响控制系统的判断逻辑。整套机组的结构设计兼顾了运行可靠性、安装便捷性与运维便利性，能够适配多数需要恒定压力输水的工程场景，建模过程中所有部件的装配关系都按照实际生产装配逻辑搭建，螺栓连接、法兰密封、管线排布的细节都还原真实设备的结构，能够直接用于设备选型参考、安装布局模拟以及相关的教学演示场景。
