端吸式电动消防泵结构设计参考

　　在民用建筑、工业厂区的消防供水系统里，端吸式电动消防泵是核心的加压输水部件，承担着火灾工况下将消防水池存水加压输送至消火栓、自动喷淋管网的关键作用，区别于普通生活供水泵，这类泵组需要满足消防工况下的持续运行可靠性、快速启动响应要求，同时要兼顾日常巡检状态下的低损耗运行特性。从结构设计逻辑来看，端吸结构的选型核心是优化进水端的流道走向，轴向进水的布局可以大幅降低进水紊流，减少泵腔内部的气蚀风险，尤其是在消防系统启动瞬间管网压力骤变的工况下，平顺的进水流道能避免叶轮局部出现真空气蚀，延长叶轮的使用寿命。泵体与驱动电机采用同轴直联的布局，省去了中间联轴器传动的冗余结构，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，

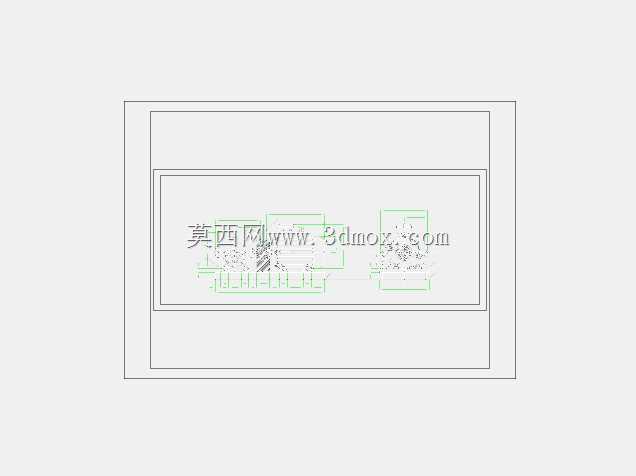

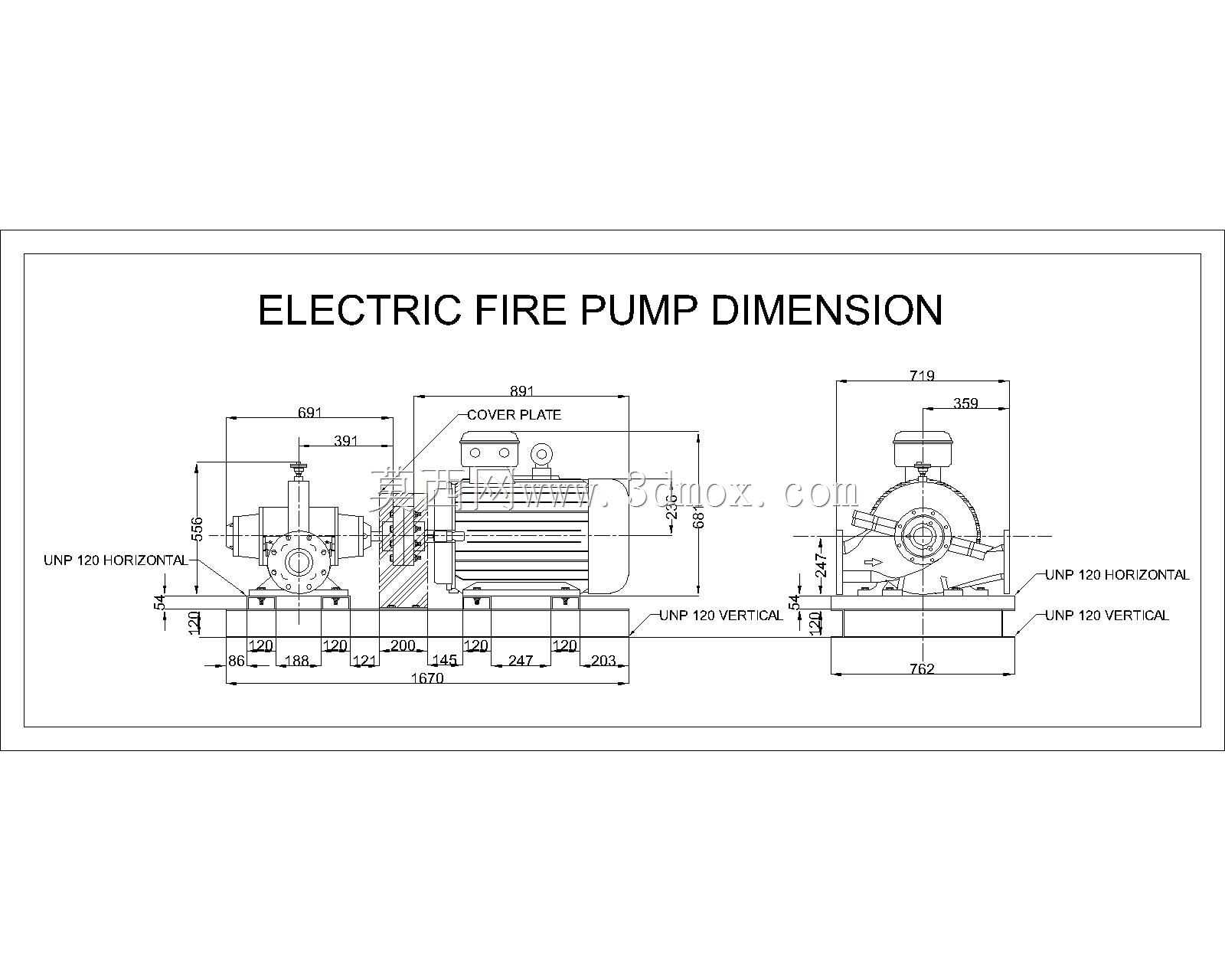

　　同时降低了后期运维过程中对中校准的工作量，对于安装空间紧凑的地下消防泵房来说，这种紧凑布局的适配性更强。从安装边界的尺寸标注来看，整机的水平安装基准、进出口法兰的定位尺寸、底座安装孔的孔距都做了明确的公差预留，设计时需要注意水平安装时的泵体水平度偏差控制，进出口管路连接时要避免额外的管路应力传递到泵体法兰上，防止长期运行后出现泵壳变形、密封件渗漏的问题。垂直安装工况下的尺寸标注则适配了立式安装的泵房布局，顶部吊装点位的定位尺寸预留了检修吊装的操作空间，电机顶部的接线盒位置做了方位避让，避免管路安装后遮挡接线操作空间。功能设计上，泵体的过流部件采用了宽流道设计，能够允许消防水中少量的杂质颗粒通过，不会因为管网冲洗残留的焊渣、

　　杂物造成叶轮堵塞，这一点和普通清水泵的窄流道叶轮设计有明显区别，毕竟消防系统长期处于备用状态，管网内难免存在少量沉积杂质，宽流道设计能保证火灾启动时不会因为流道堵塞造成供水压力不足。密封结构采用了机械密封与填料密封可选的适配结构，常规工况下机械密封的泄漏量更低，运维周期更长，而在水质杂质较多的工况下可以更换为填料密封，降低密封件的更换成本。泵体与电机的连接端盖设置了散热导流槽，电机运行时产生的热量可以通过连接端盖的金属接触面传导散出，同时端盖上的观察孔可以直接观察机械密封的泄漏状态，日常巡检时不需要拆解泵体就能判断密封件的磨损情况。在设备选型匹配时，需要结合设计流量、扬程要求核对泵的性能曲线，

　　确保在额定工况点运行时泵的效率处于高效区间，同时要核对安装尺寸与泵房预留空间的匹配度，尤其是进出口法兰的标高、底座安装孔的位置要与前期预留的混凝土基础对齐，避免现场安装时出现二次改造基础的问题。从三维建模的角度来看，这类泵组的建模需要重点还原泵壳的内腔流道曲面、叶轮的叶片型线，以及各连接部件的装配间隙，尤其是叶轮与泵腔口环之间的配合间隙，直接影响泵的容积效率，建模时需要严格按照尺寸公差预留合理的装配间隙，同时要还原电机接线盒、吊环、底座安装孔等细节特征，方便后续做泵房整体布局的装配干涉检查，避免后期管路安装时出现部件碰撞的问题。另外，泵体上的铭牌安装位、放水螺塞、排气螺塞的位置也需要准确建模，这些小部件虽然不影响主体性能，但在后期运维操作时会直接影响操作便利性，比如排气螺塞的位置如果被管路遮挡，首次启泵排气时就需要拆解周边管路，大幅增加调试工作量。
