卧式单级离心泵工业输送设备结构

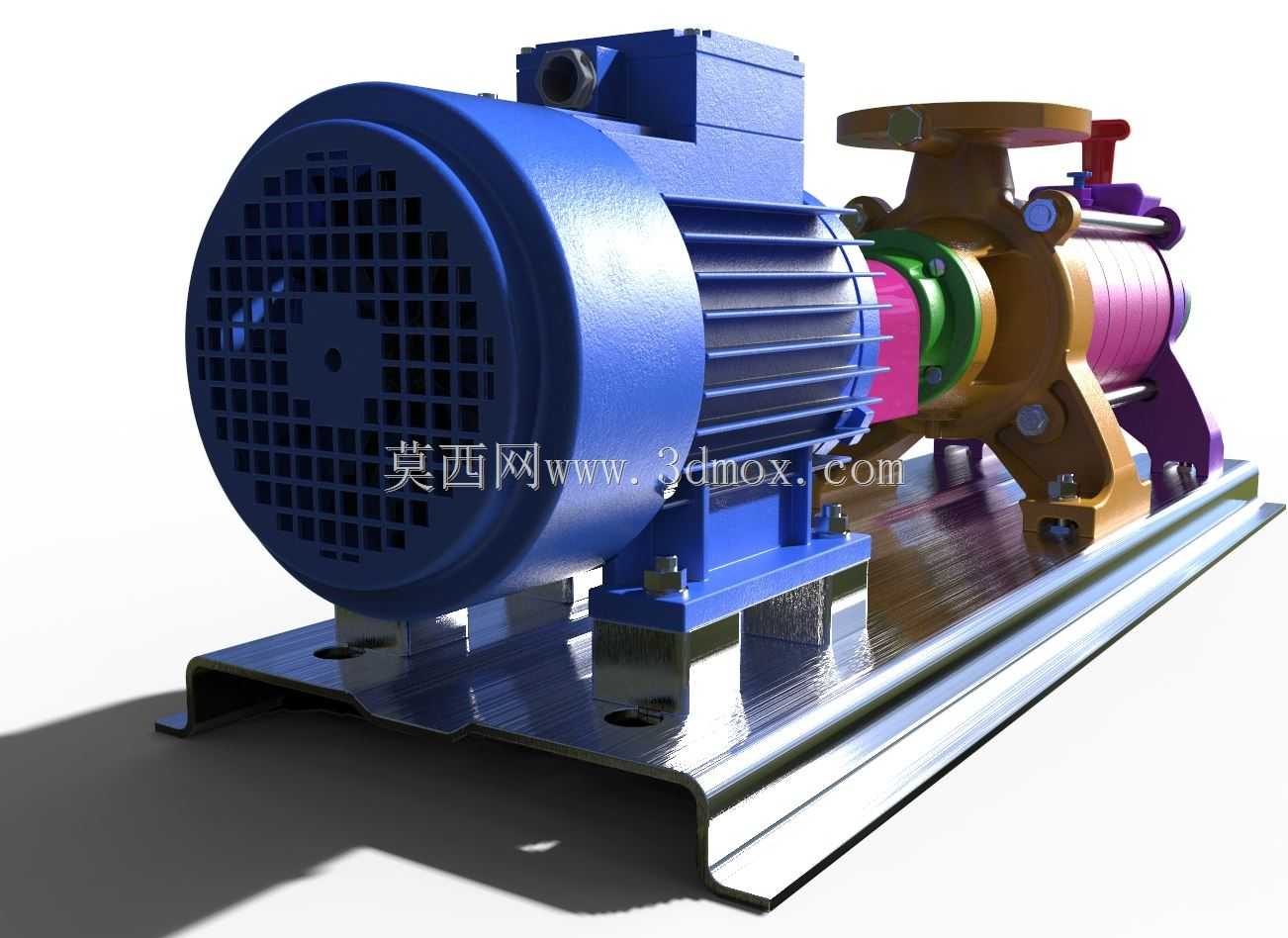

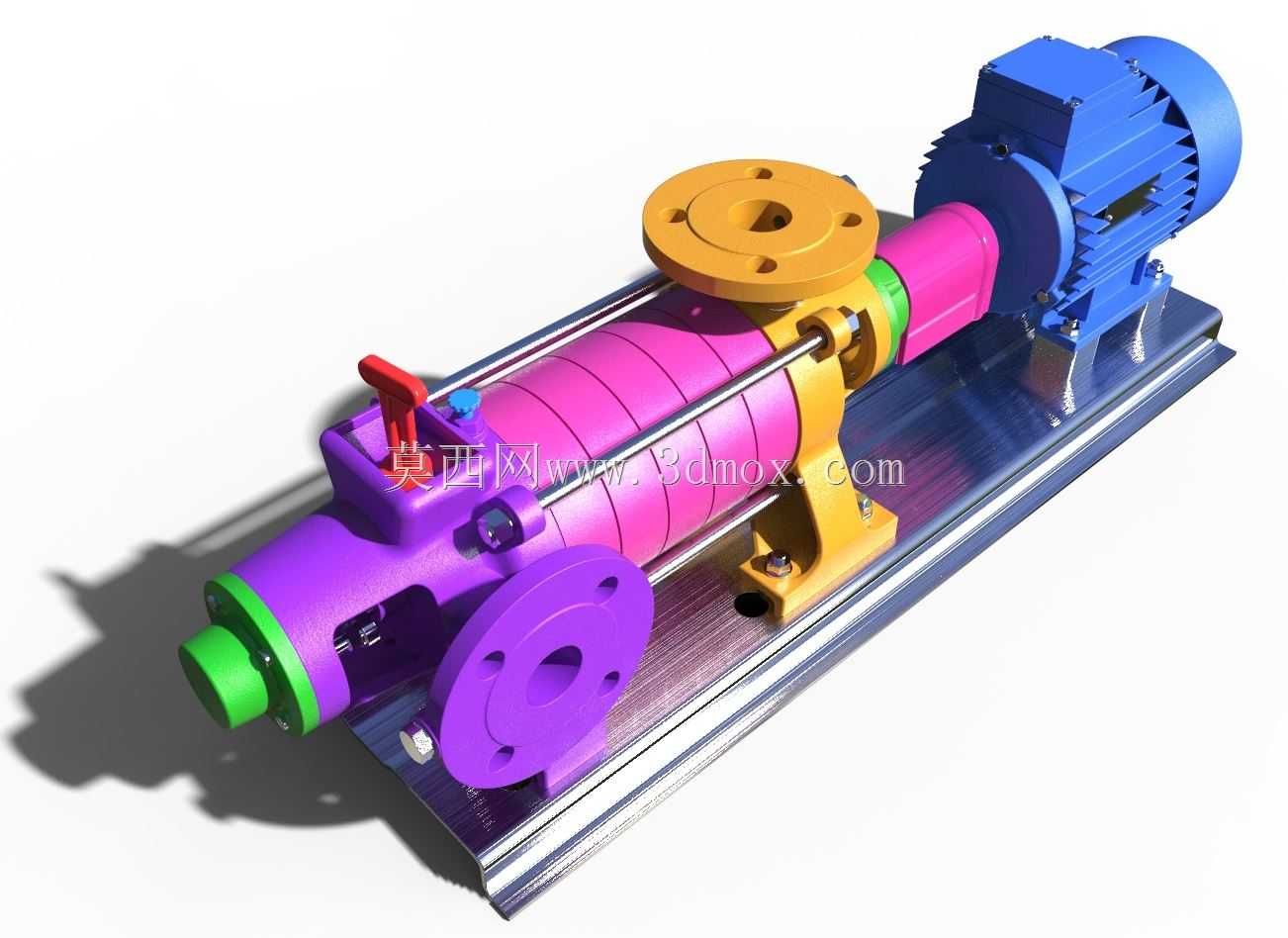

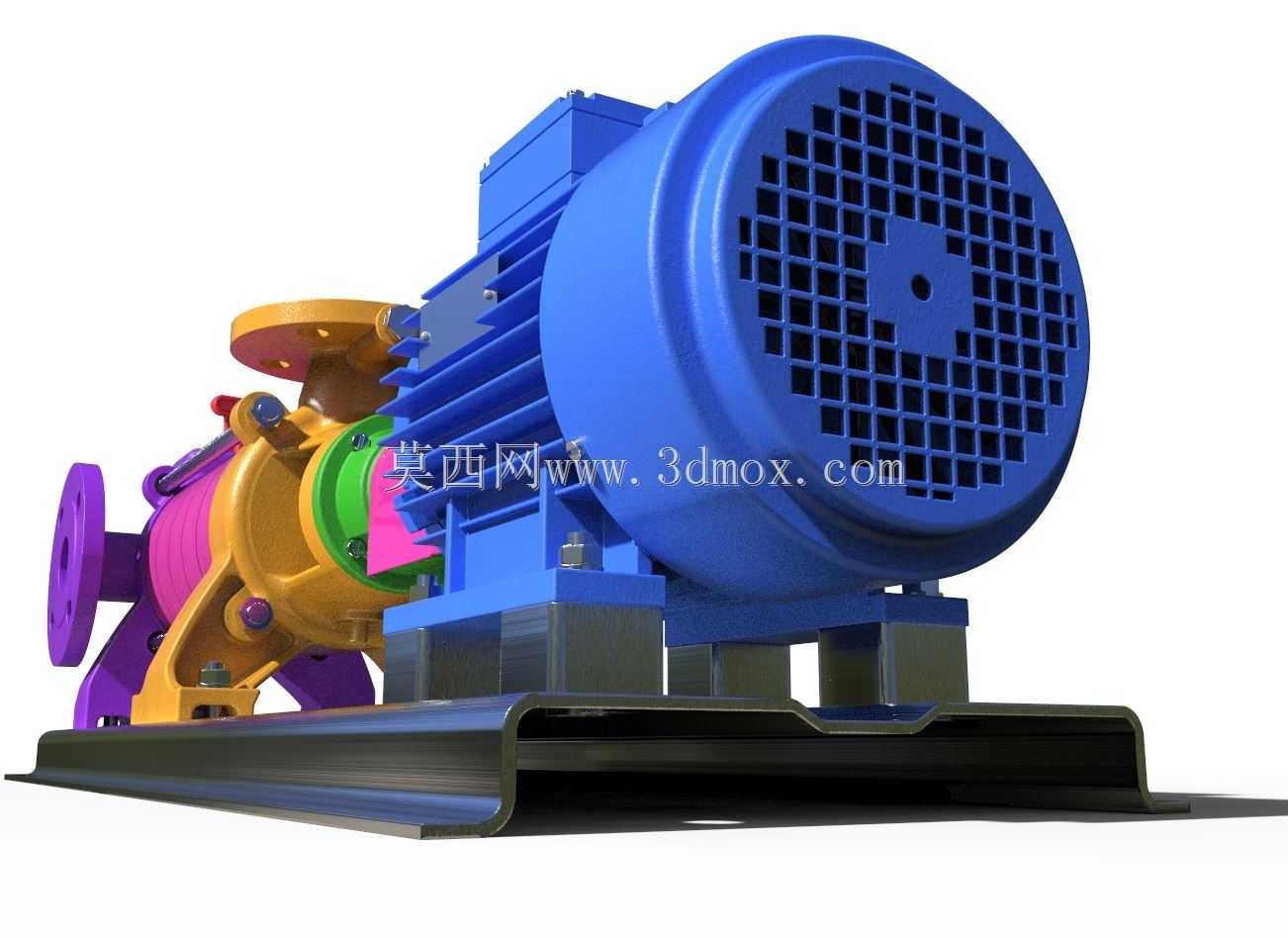

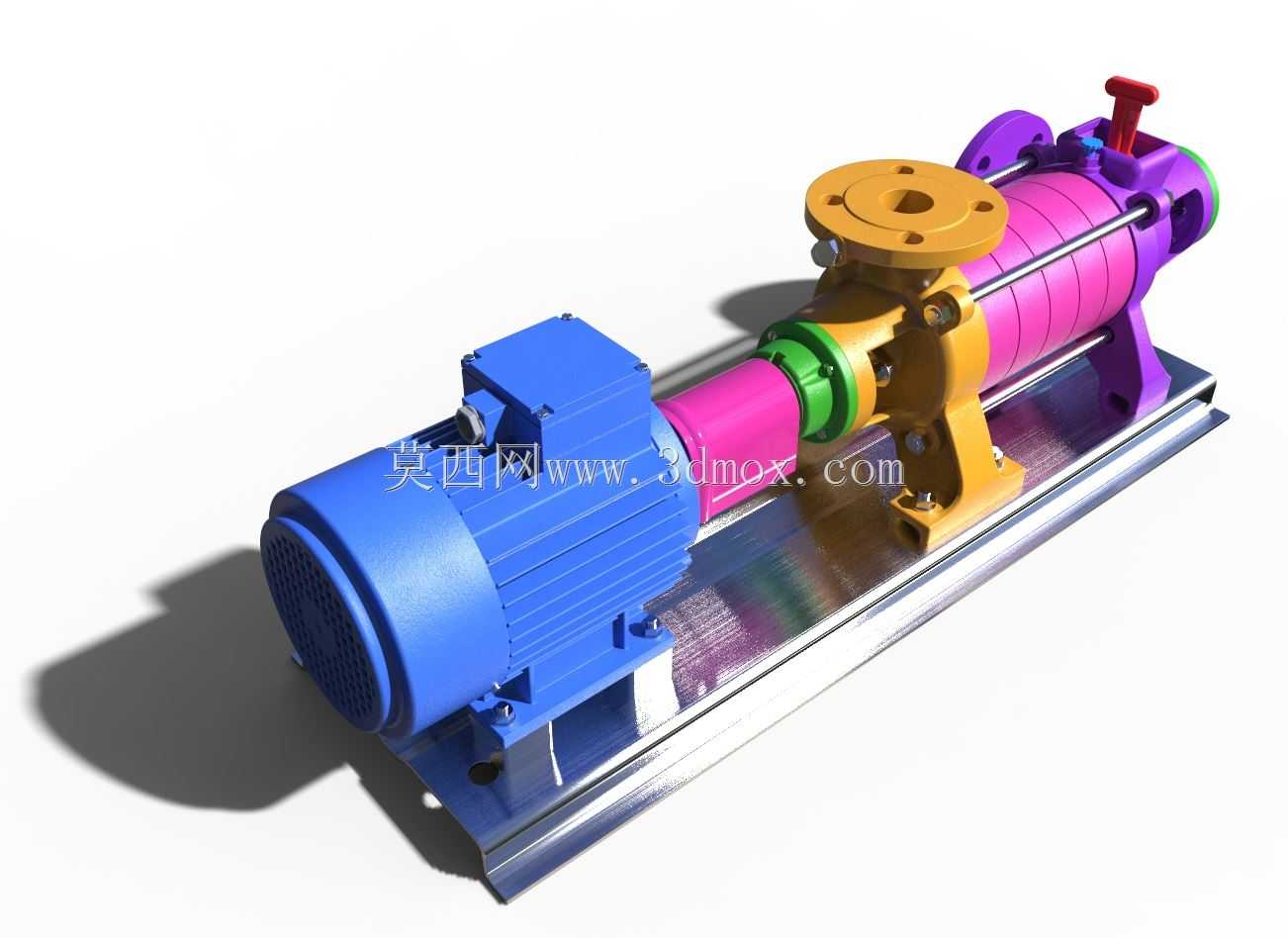

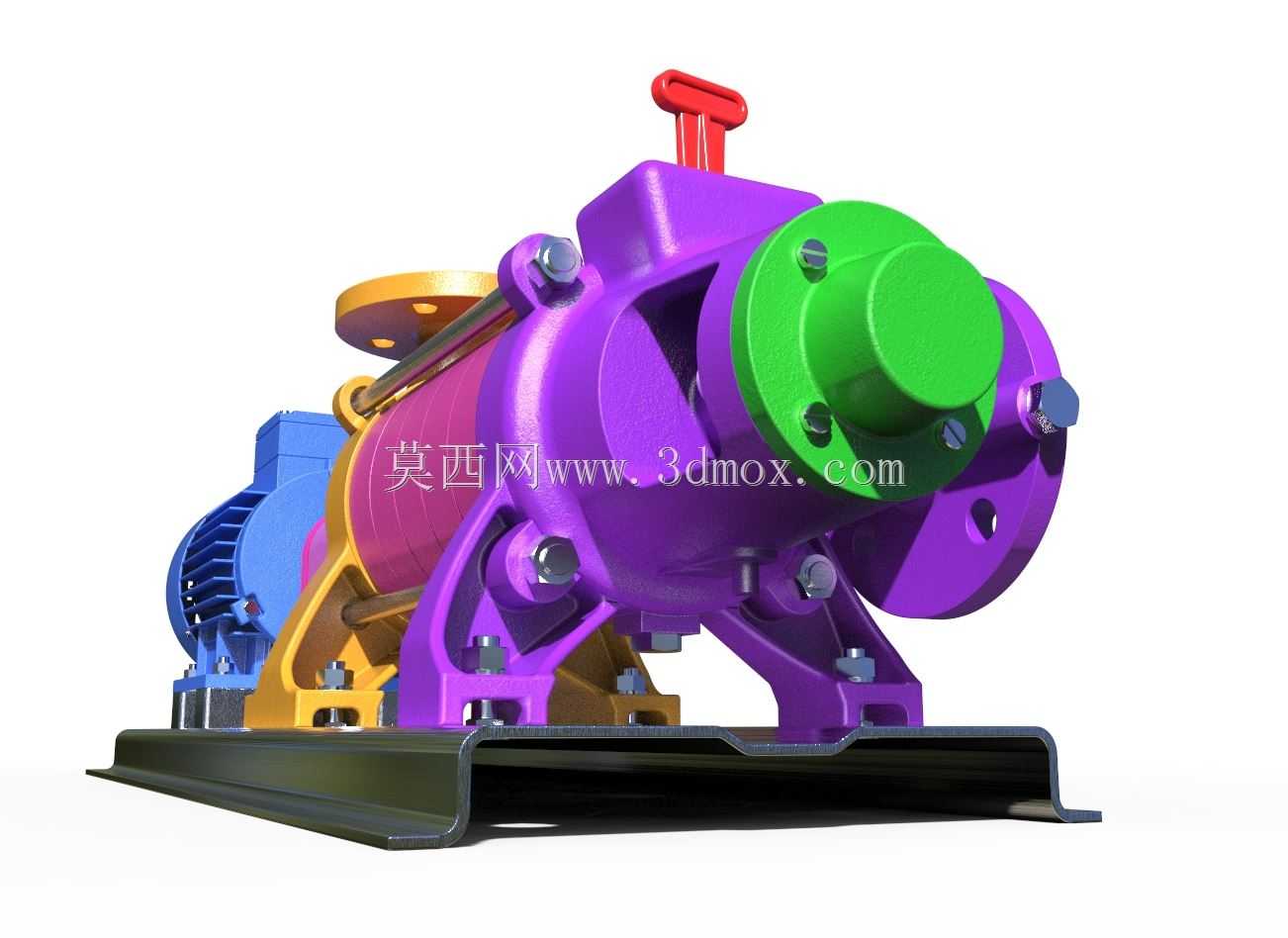

　　在化工流程、市政供水、暖通循环、农田灌溉等诸多工业与民用场景里，这类卧式直联离心泵是流体输送环节的核心执行单元，承担着将液态介质从低压端增压输送至目标管路的核心作用，区别于立式泵的安装形式，卧式结构的泵组重心更低，运行时的径向振动控制表现更优，大流量工况下的运行稳定性更适配长时间连续作业的生产需求。从结构布局来看，该泵组采用电机与泵体直联共轴的设计思路，取消了传统联轴器连接的冗余传动环节，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，对安装空间局促的管廊、设备夹层等场景适配性更强。泵体过流段采用法兰式进出口设计，进出口通径匹配常规工业管路的标准法兰规格，安装时无需额外定制变径接头，可直接对接同通径的工业管路，进出口的朝向采用水平同轴布局，管路走向排布时可直接沿水平方向延伸，减少弯头数量从而降低管路沿程阻力损失。动力端采用封闭式风冷电机结构，电机端盖处设置格栅式通风口，运行时内置风叶随轴转动形成定向气流，带走电机定子、转子运行产生的热量，即使在无额外外接冷却的环境下，也能保证绕组温度维持在绝缘等级允许的范围内；电机外壳采用散热筋结构，沿轴向均匀排布的凸起筋条大幅增加了外壳与空气的接触面积，强化自然对流散热效果，适配多数无特殊防爆要求的常规工业场景。泵体与电机的连接部位设置了机械密封腔，相比传统填料密封，机械密封的泄漏量更低，运行时的摩擦阻力更小，输送清水或物理化学性质类似清水的介质时，密封件的使用寿命更长，

　　日常维护时仅需定期检查密封腔的泄漏状态，无需频繁调整填料压盖的压紧力，降低了运维工作量。整机的安装底座采用一体式冲压成型钢结构，电机与泵体的安装脚位均通过螺栓固定在同一底座平面上，出厂前已完成同轴度校准，现场安装时仅需将底座固定在预制的混凝土基础或钢架平台上，无需二次调整电机与泵轴的对中精度，大幅缩短现场安装调试的周期。底座的安装孔位采用长圆孔设计，允许现场安装时存在小范围的位置偏差，降低基础施工的精度要求。从功能特性来看，该泵的过流部件流道采用水力模型优化设计，叶轮的叶片型线经过流体仿真校核，介质在流道内的流动更顺畅，水力效率更高，相同流量扬程参数下的轴功率更低，运行能耗表现更优；泵体的承压能力匹配常规中低压管路的工作压力，

　　可满足多数常规工况的压力需求。在实际选型应用中，这类泵可根据输送介质的特性更换过流部件材质，输送腐蚀性介质时可换用不锈钢材质过流件，输送含少量颗粒的介质时可换用耐磨材质叶轮，适配不同行业的介质输送需求。从安装边界来看，整机的径向尺寸主要集中在电机风罩端与泵体进出口法兰端，安装时需在电机风罩侧预留足够的通风空间，保证进风通畅，避免通风口被遮挡导致电机散热不良；泵体的进出口侧需预留足够的管路操作空间，方便后期检修时拆卸法兰螺栓、更换密封件。直联结构的泵组轴向尺寸相比带联轴器的分体式泵组缩短近三分之一，在狭长的设备安装空间内优势明显，比如楼宇地下的供水泵房、化工装置的管架下方等空间受限区域，这类结构的泵组可大幅节省安装占位。

　　日常运行过程中，该泵的转动部件均做了动平衡校准，运行时的径向跳动量控制在标准允许范围内，搭配底座的减震垫安装后，运行振动值可满足工业设备的振动标准要求，不会对相邻的精密仪表、管路焊缝造成额外的振动影响。泵体顶部设置了排气螺塞，首次启动前可拧开螺塞排净泵腔内的空气，避免气缚现象导致泵无法正常吸液；泵体底部设置了泄放螺塞，长期停机或检修时可排净泵腔内的残留介质，避免冬季低温环境下介质结冰冻裂泵体，也方便更换介质时清空泵腔残留。在结构设计阶段，这类泵的模块化程度较高，同机座号的电机可适配不同水力参数的泵头，通过更换叶轮、泵体即可调整流量扬程参数，覆盖更宽的工况区间，减少零部件的种类，降低生产制造与备件存储的成本。
