多工位嵌套式产品防护包装模压结构

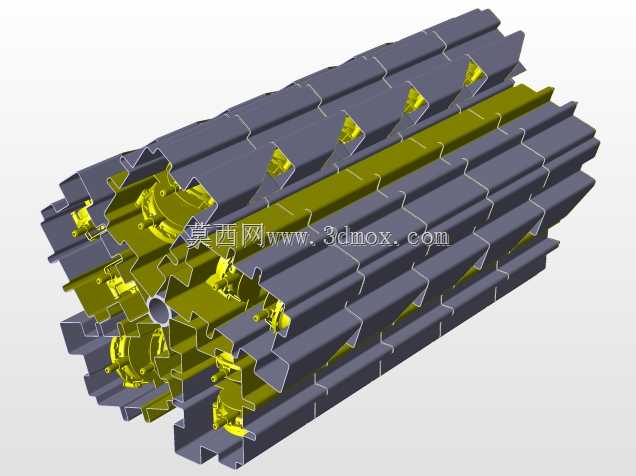

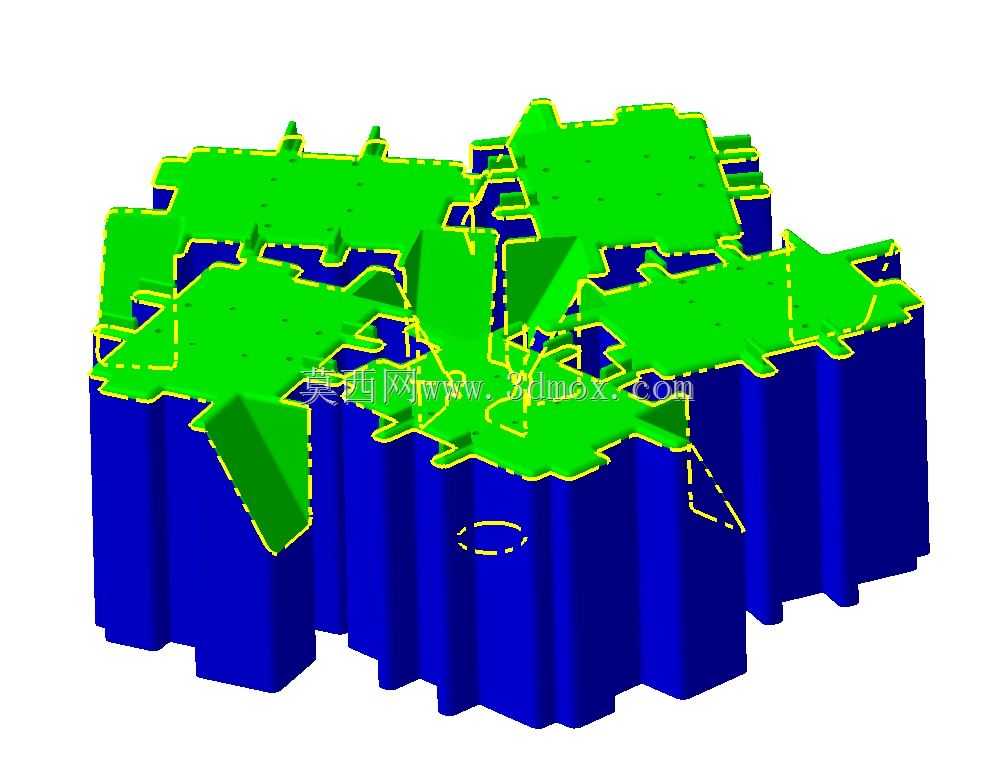

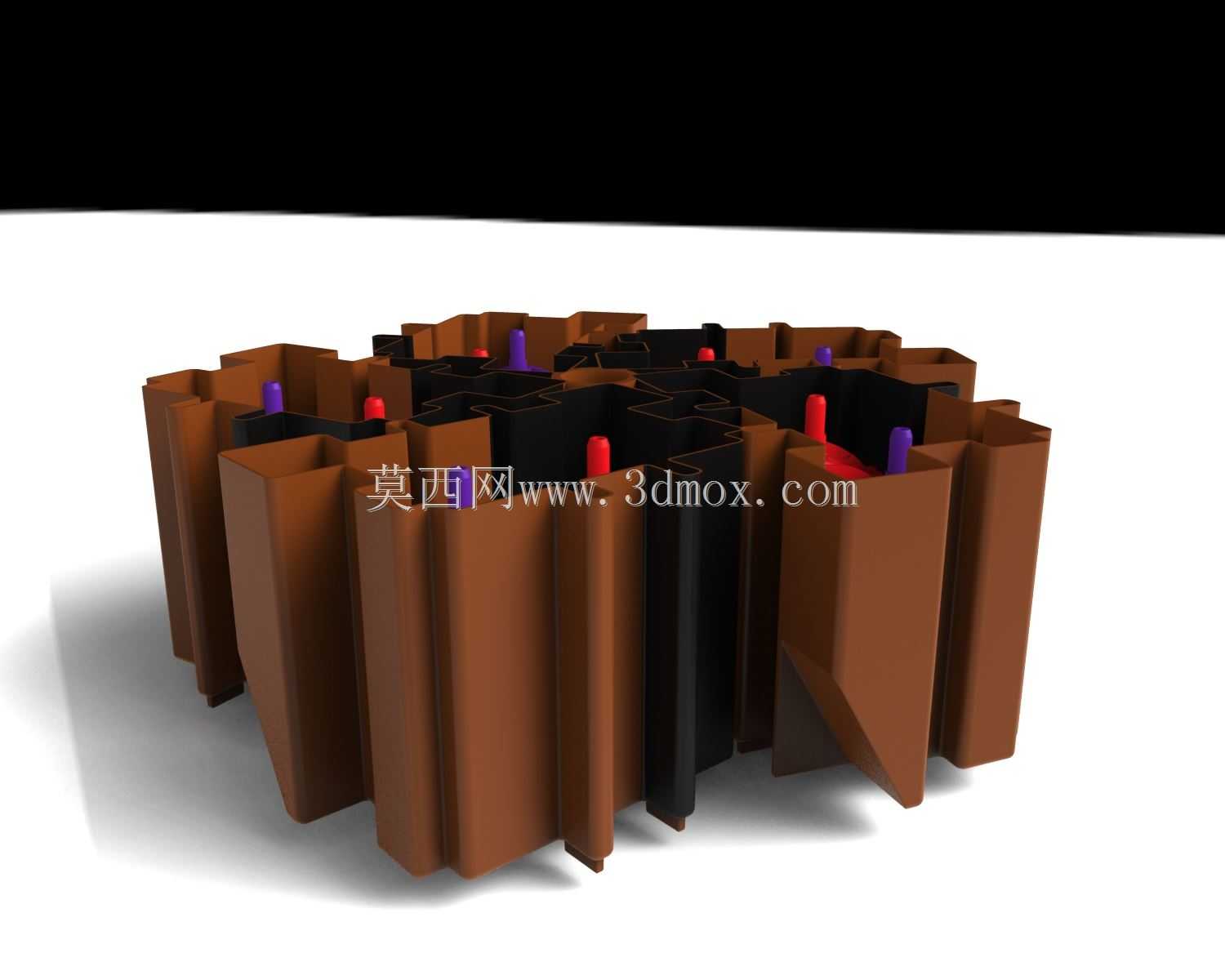

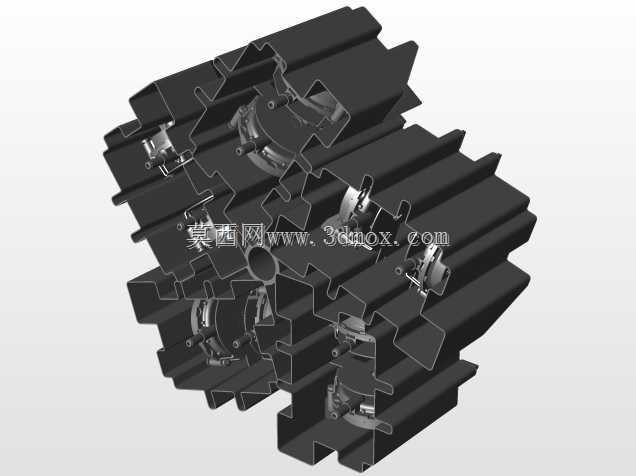

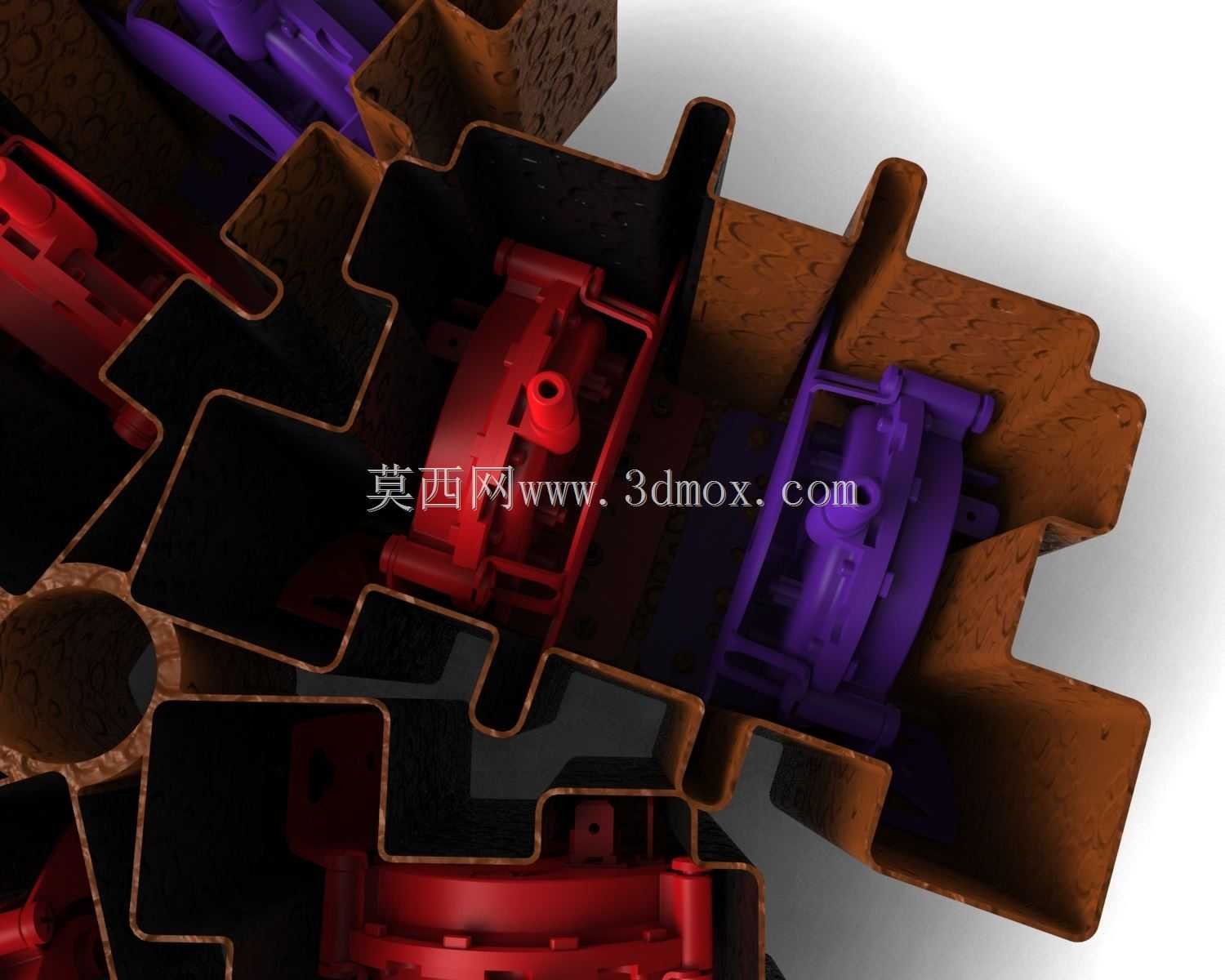

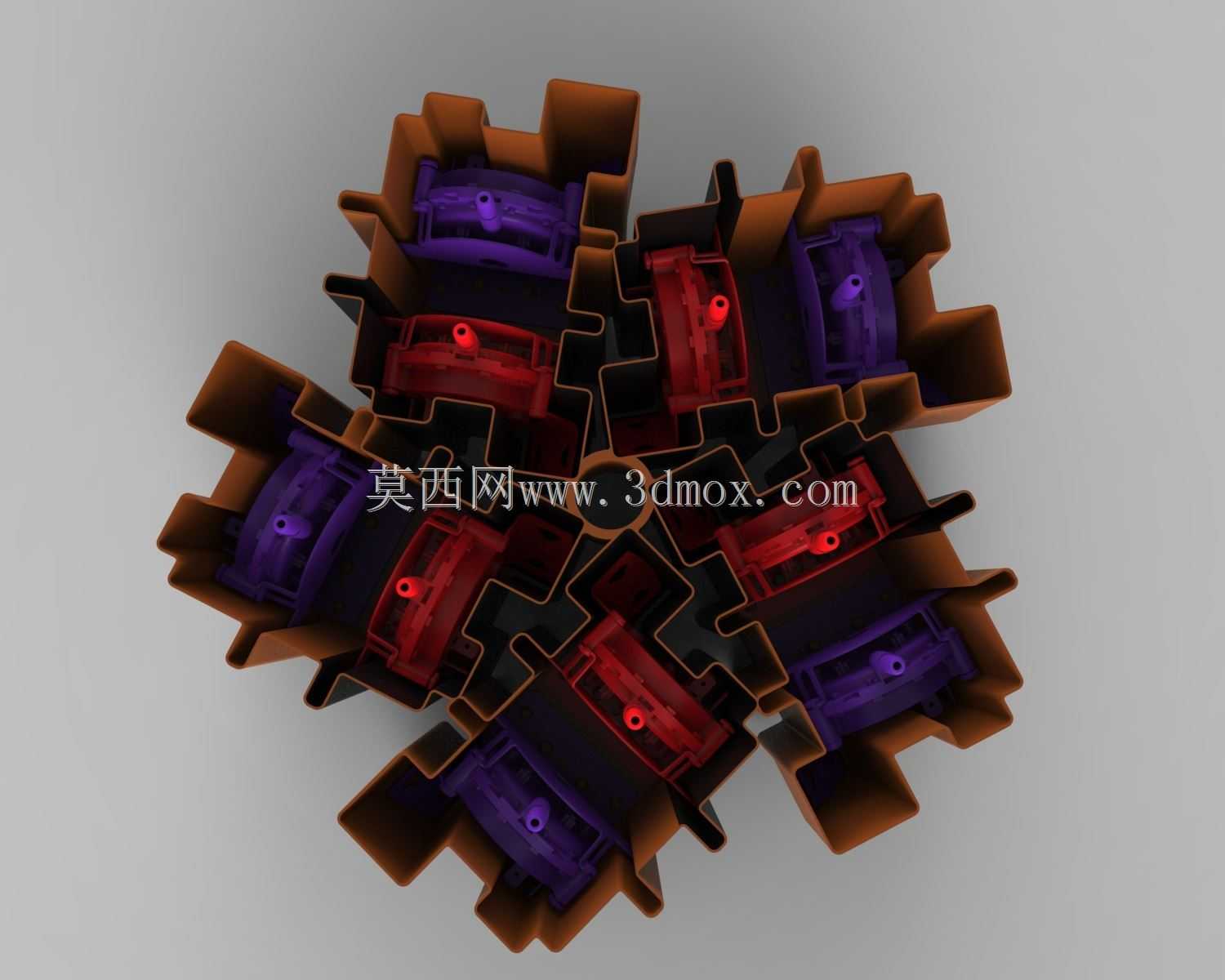

　　这套模压成型的嵌套式包装结构，核心面向小型精密塑胶零部件的批量周转防护场景，在电子接插件、小型汽车功能件的厂内转运、跨区域物流配送环节应用广泛，可同时适配人工装箱与自动化包装线的上料、取件节拍，避免传统散料包装带来的零件磕碰、表面划伤、混料错装问题。结构设计阶段优先考虑了模压工艺的成型可行性，整体采用一体化吸塑或注塑模压成型方案，没有额外的拼接装配工序，开模后即可直接投入使用，单套结构可同时容纳10个独立的小型零件，每个零件的容纳型腔都做了仿形贴合设计，型腔侧壁预留0.15mm的弹性变形余量，既可以保证零件放入后不会在运输过程中出现窜动，也能让作业人员在拆包取件时无需额外工具即可快速取出零件，不会出现卡滞导致的零件变形问题。

　　整体结构的外形尺寸控制在长度290.432mm、宽度290.455mm、高度493mm的边界范围内，这个尺寸刚好适配行业通用的标准物流周转箱内尺寸，堆叠放置时不会出现尺寸超差无法入箱的问题，相邻包装结构之间设计了互锁嵌套的凸台与凹槽，堆叠时上层结构的底部凸台可以卡入下层结构的顶部凹槽内，堆垛高度达到1.5米时也不会出现滑移倾倒的情况，适配仓储环节的高位货架存放需求。结构壁厚统一设置为2.5mm，这个厚度参数是经过多次跌落测试、堆垛压力测试后确定的最优值，既可以保证结构在承受10kg均布压力时不会出现开裂变形，也能控制单套包装的材料用量，降低批量生产的物料成本，同时兼顾了废弃后的回收便利性，

　　单一材质的设计无需做材质分离即可直接进入塑胶回收流程。每个独立型腔的边缘都做了R2mm的圆角过渡，避免尖锐边角在装箱、拆包过程中划伤作业人员的手部，也能减少模压成型时的应力集中问题，降低生产环节的废品率。结构的肋板布局采用了放射状分布设计，肋板高度与型腔深度保持一致，既可以强化整体结构的抗弯折强度，也能作为相邻型腔之间的分隔，避免不同型腔里的零件在运输过程中发生相互碰撞。在拆包便利性设计上，每个型腔的侧边都预留了深度8mm的取件缺口，作业人员手指可以直接通过缺口接触到零件的侧面，无需撬动结构即可取出零件，相比传统全包裹式的包装结构，取件效率提升40%以上，也不会因为撬动包装导致的零件崩飞、损坏问题。针对自动化包装线的适配需求，

　　结构的外侧设计了两个定位基准面，可直接与包装线的定位卡槽配合，上料时的定位精度控制在±0.2mm以内，无需额外的视觉定位即可实现零件的自动装填，适配每分钟30件的高速包装节拍。在物流运输场景下，这套结构的缓冲性能经过了1.2米高度自由跌落测试，六个面、三个棱、三个角的跌落测试后，内部容纳的零件均无外观损伤与功能变形，可满足跨省公路运输、快递配送的防护要求，相比传统的气泡袋、珍珠棉包装，防护一致性更好，不会因为包装材料的褶皱、移位导致的局部防护失效问题。结构的脱模斜度统一设置为1.5度，既可以保证模压成型后的顺利脱模，也不会因为斜度过大导致的型腔与零件贴合度不足的问题，成型后的尺寸公差可控制在GB/T 14486的MT5级精度范围内，批量生产时的尺寸一致性稳定，不会出现部分型腔尺寸超差导致零件无法放入的问题。
