手持便携式封箱带环包装作业装置

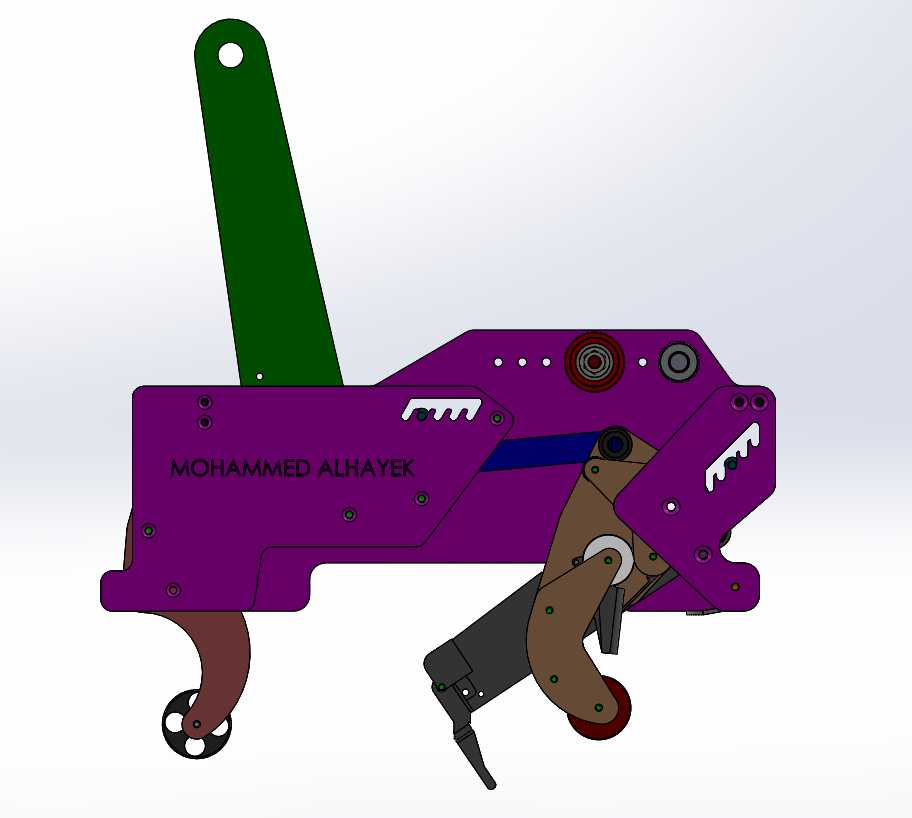

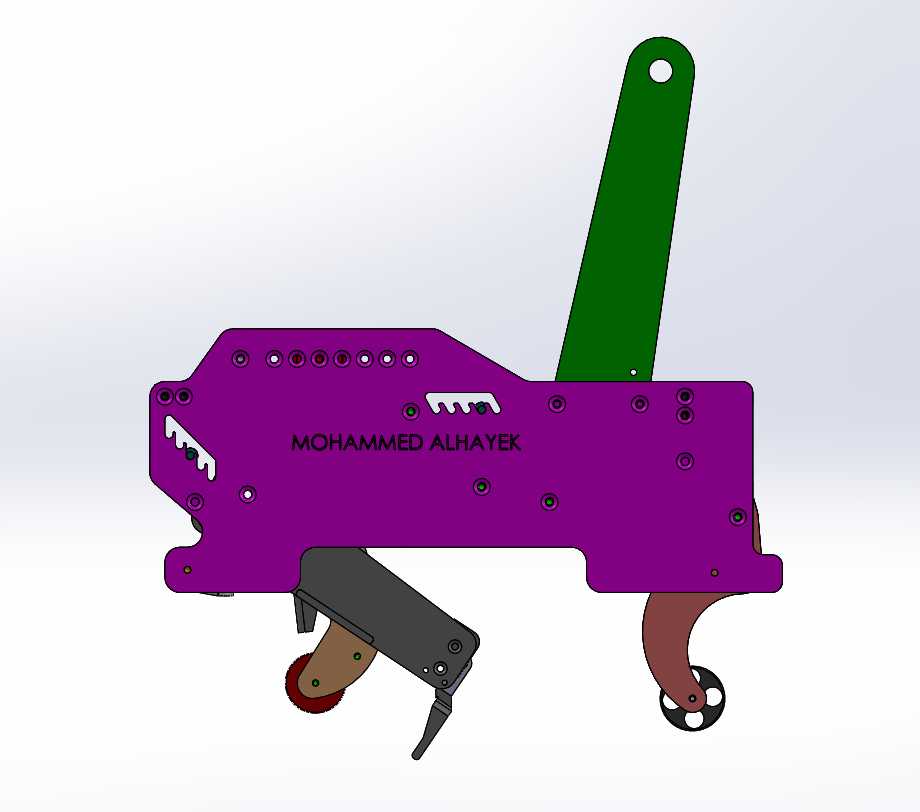

　　在电商仓储、小商品制造、物流中转的日常封箱打包场景里，这类手持带环作业装置是替代纯手工缠绕胶带的核心便携工具，和大型固定式封箱机形成场景互补——固定式封箱机适配规整批量的流水线箱体封箱，而面对零散尺寸箱体、异形包装件、临时堆垛货位的打包需求，这类手持装置无需外接电源、不占用固定安装位，操作人员单手握持即可完成胶带的牵引、贴合、切断全流程，在日均封箱量数百件的中小规模作业场景里，能比纯手工操作提升近四成的作业效率，同时避免手工扯断胶带导致的切口不齐、胶带褶皱、粘接不牢等常见问题。从结构设计逻辑来看，整个装置的主体承载框架采用弯折成型的板式结构，没有冗余的铸造壳体，一方面控制了整体自重，长时间手持作业不易产生肌肉疲劳，

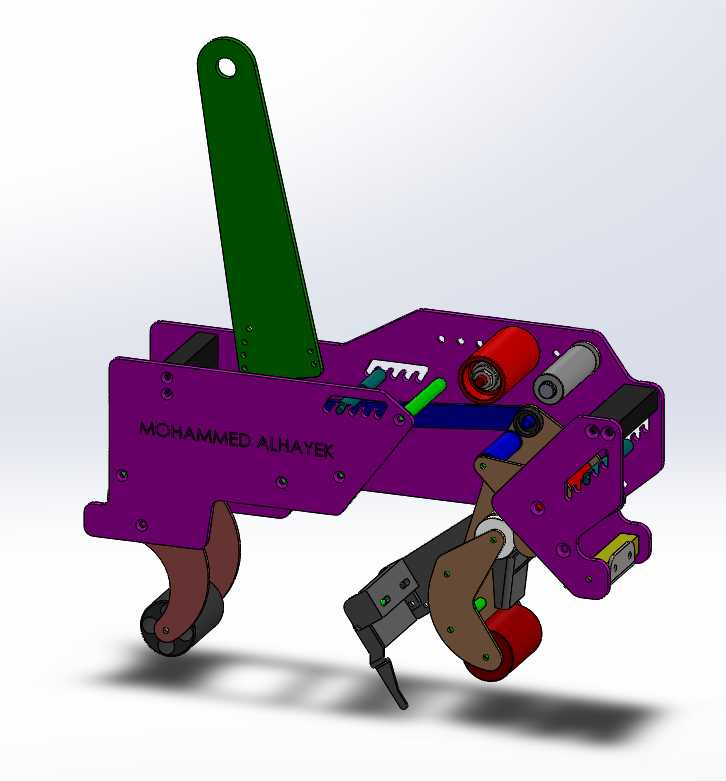

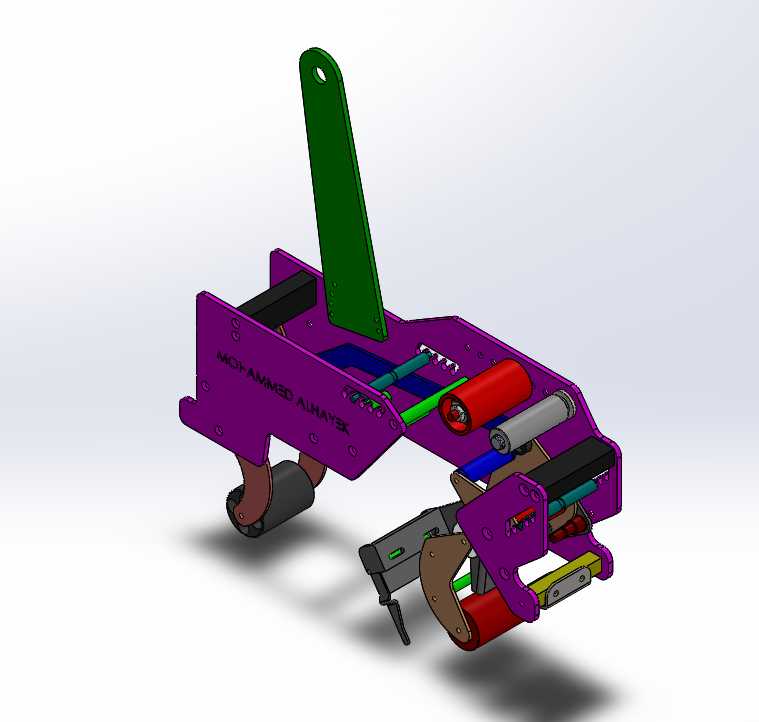

　　另一方面框架上预留的多组安装位，分别对应胶带卷装夹工位、导向辊组、压合滚轮、切断刀架以及握持操作手柄，所有功能部件都围绕手持操作的施力路径排布：操作人员握持装置时，掌心贴合的主手柄位置刚好落在整体重心的正上方，手腕无需额外施加平衡力，向前推送装置时，施力方向与胶带贴合的行进方向完全重合，不会出现偏斜导致的胶带起翘。装置的胶带装夹位采用快拆式轴销结构，更换不同宽度、不同厚度的胶带卷时无需额外工具，拨开轴端的限位卡件即可抽出芯轴完成换卷，适配市面上常规的48mm、60mm宽度封箱胶带，装夹后胶带的引出路径经过三组不同角度的导向辊，第一组导向辊负责张紧胶带卷，避免拉出胶带时卷体松脱散卷，第二组导向辊将胶带引导至与箱体表面平行的角度，

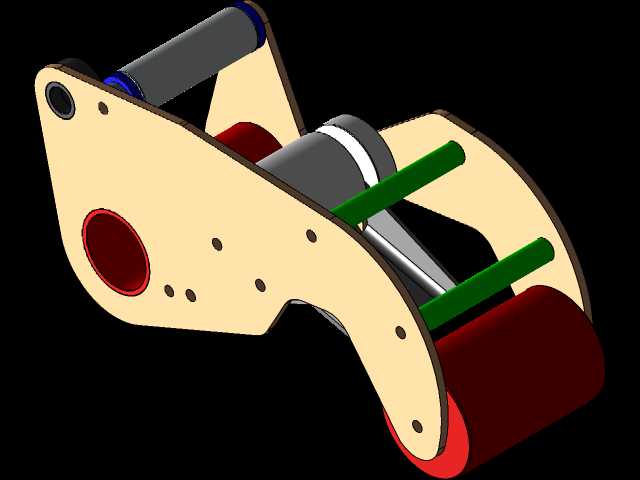

　　第三组导向辊配合前端的橡胶压轮，在装置向前行进时将胶带均匀压合在箱体接缝处，压轮采用邵氏硬度60度的橡胶材质，表面带有细微的防滑纹路，压合时既能保证胶带与瓦楞纸箱表面充分贴合，又不会因为压力过大压损纸箱表层。装置前端的切断机构采用隐藏式锯齿刀片设计，刀片安装位置低于压合滚轮的最低接触面，正常推送封箱时刀片不会接触箱体表面，当封箱动作完成需要切断胶带时，只需稍微下压装置尾部的操作手柄，通过连杆机构带动刀架向前探出，锯齿刀片即可整齐切断胶带，切断后刀片自动回弹复位，避免操作人员误触划伤，这一结构设计完全规避了传统手持胶带器刀片外露的安全隐患。从安装边界与外形尺寸来看，整个装置的最大外轮廓长度控制在280mm以内，宽度不超过120mm，

　　高度方向最高处的操作手柄距离握持面110mm，整体尺寸刚好适配成年人单手握持的操作范围，装置底部的两个支撑滚轮间距设置为80mm，在箱体表面行进时不会卡入瓦楞纸的表面凹槽，行进轨迹稳定不偏移；所有转动部件的铰接位置都采用自润滑的工程塑料轴套，长期使用无需加注润滑油，不会对包装箱体造成油污污染，框架上预留的多组减重孔在保证结构强度的前提下进一步降低了自重，整备重量控制在400g以内，即使连续作业2小时以上，操作人员的手部负荷也处于合理范围。在实际工况适配性上，该装置不仅可以适配常规的BOPP封箱胶带，还可以通过调整导向辊的间距，适配带纤维加强筋的重型打包胶带，针对物流场景中常见的加厚瓦楞纸箱、防水覆膜纸箱，前端压轮的压合力度可以通过调整压轮支架的弹簧预紧力进行适配，避免胶带粘接后出现翘边；装置尾部的直立支撑片设计，让操作人员临时放置装置时可以直立在工作台面，不会出现胶带接触台面粘黏杂物的问题，这一细节设计在多工位轮转的打包作业场景中实用性极强，无需额外设置放置支架，随手放置即可保持胶带工作面清洁。
