平辊包装用多开关对齐压合结构设计

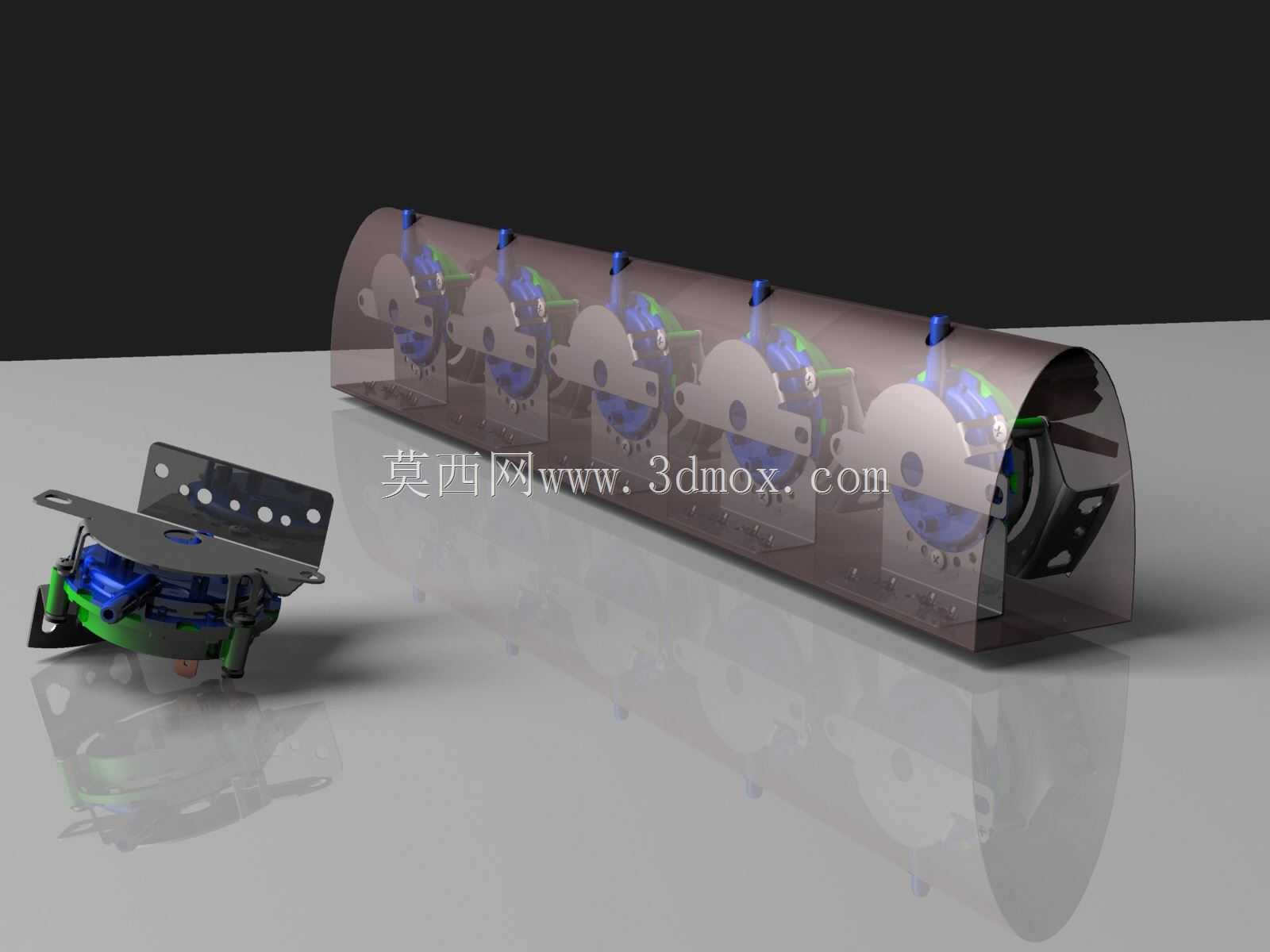

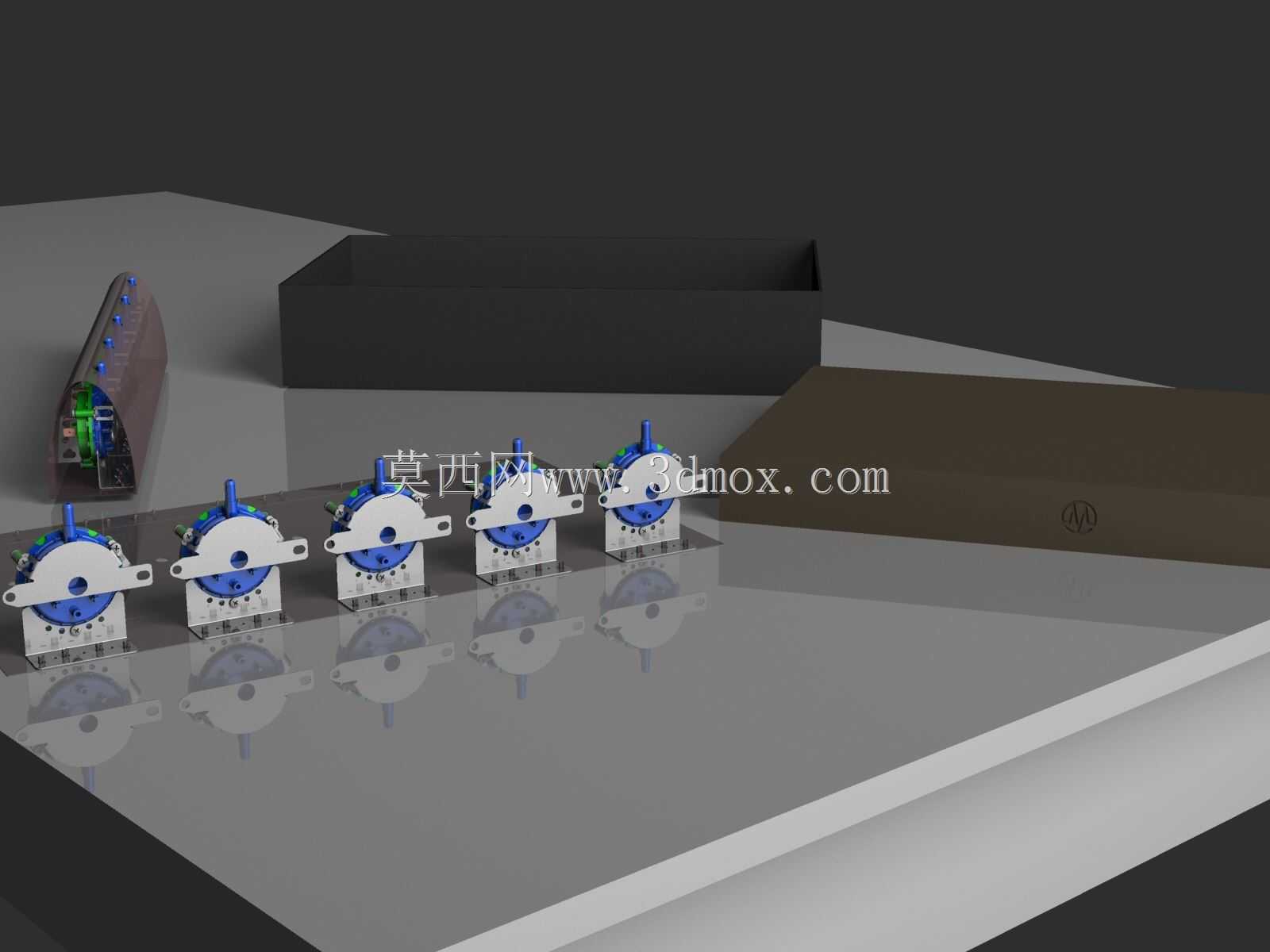

　　这套结构针对平辊类产品的卷绕式包装工序开发，核心解决小尺寸多开关组件在包装过程中的对位偏移、封装松散问题，常见于消费电子配件、小型电气模组类产品的中低速包装产线，适配卷膜式平辊包装工位的改造与新设备搭载。从实际产线运行逻辑来看，平辊包装过程中最容易出现的问题是待包装组件的定位偏差，尤其是带多组触发开关的小型模组，一旦单个开关对位偏移，后续卷包折叠后就会出现组件卡滞、包装膜褶皱甚至开关被压损的情况，这套结构在设计时特意将公母对接连接器作为定位基准，替代了传统包装工位上的侧边挡块定位，定位精度可以控制在0.2mm以内，完全满足多开关组件的对齐要求。结构的核心功能分为三个部分，首先是五组开关的同步对齐工位，

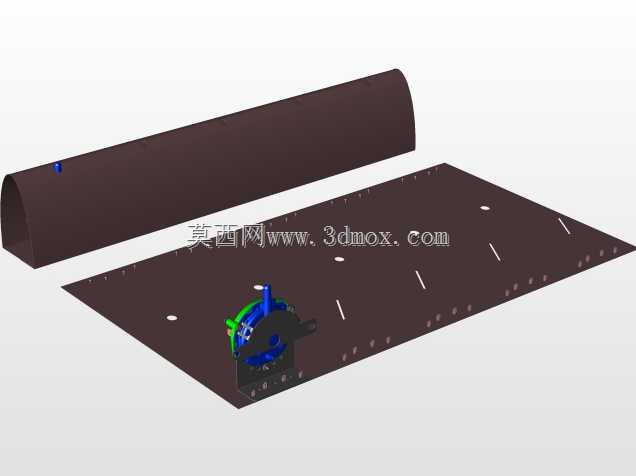

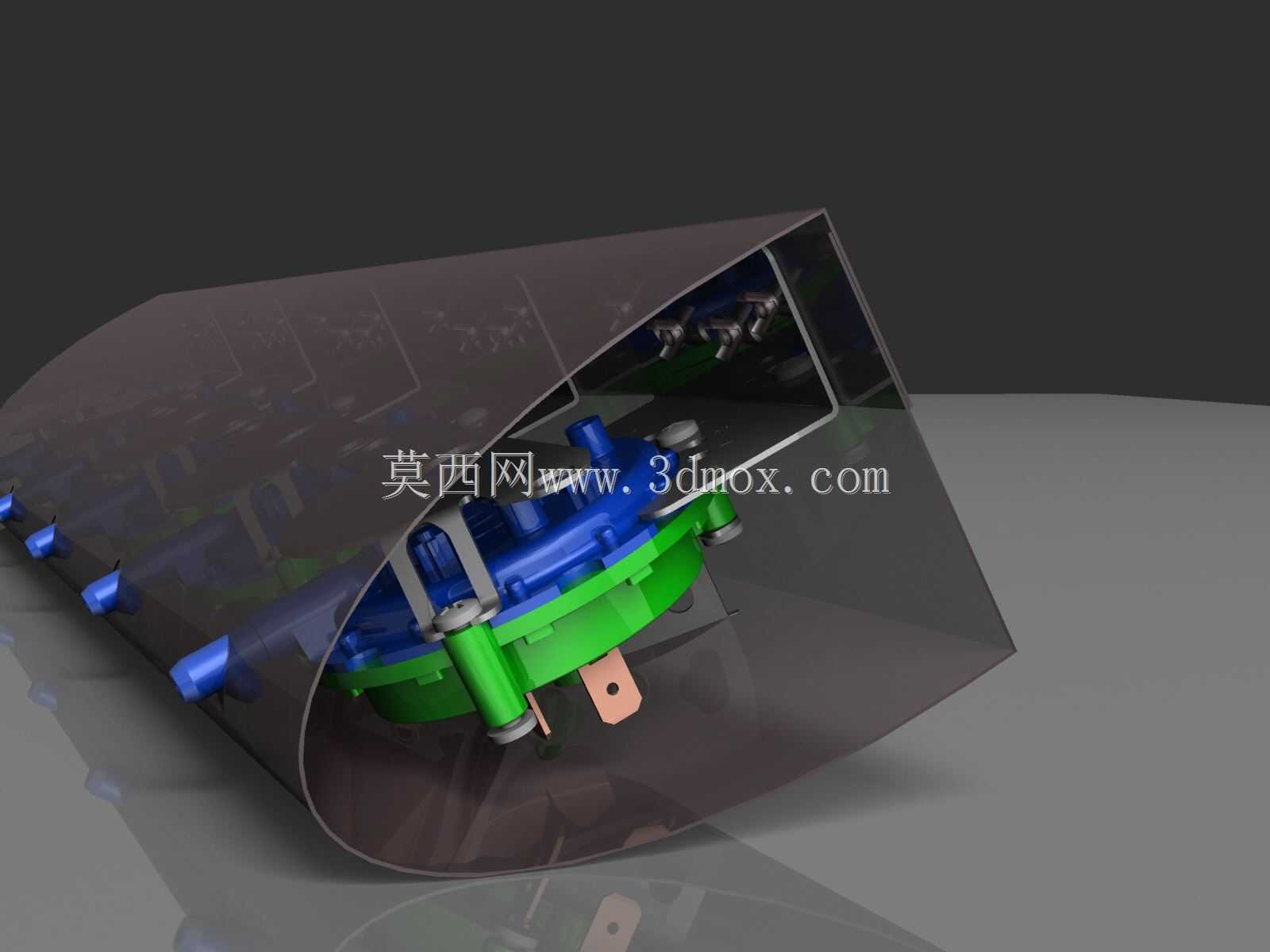

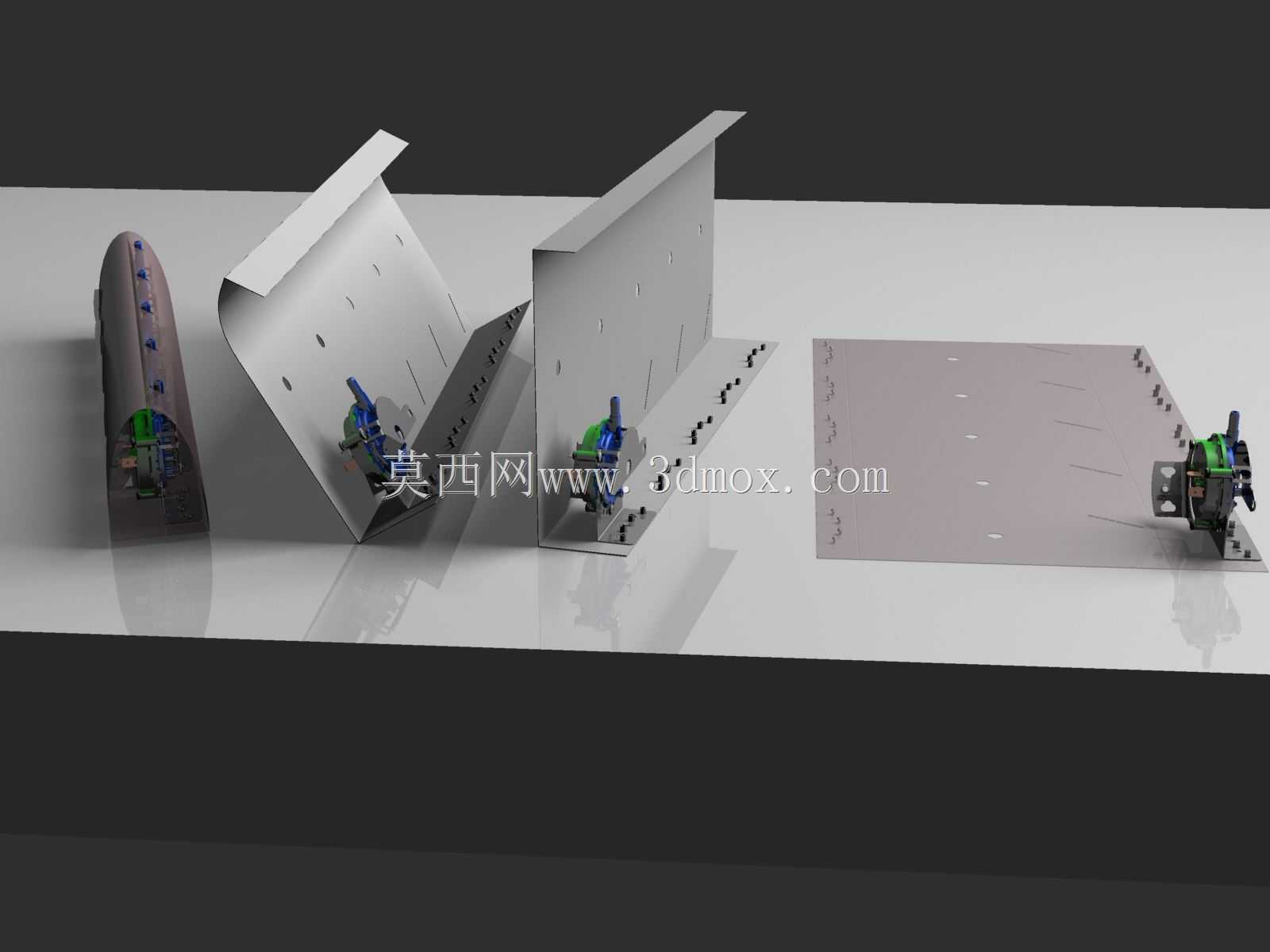

　　通过平板上的战略性切口避让开关的凸起触发端，平板本身作为承载基准，在进料工位就将待包装组件的公端连接器与平板上预设的母端座卡合，完成初定位，不需要额外的气动压头辅助固定，减少了工位动作步骤；其次是折叠卷包导向，平板两侧做了15度的翻边导向角，当包装纸随平辊输送到该工位时，会顺着导向角自然向组件上方折叠，不会出现包装纸卡边、折角错位的问题，卷包过程中平辊的压合面与平板上表面的间隙控制在包装膜厚度加组件总厚度的1.1倍，既保证包装膜贴合紧密，又不会压伤组件表面的开关拨杆；最后是压合固定工位，当包装纸折叠完成后，公母连接器的锁扣结构会在平辊的二次压合下自动锁死，不需要额外点胶或者贴胶带固定，封装后的组件在转运过程中不会出现包装散开的情况。

　　设计过程中优先考虑了安装边界的适配性，整个结构的安装法兰采用标准的40mm孔距设计，可以直接替换现有平辊包装机上的原有定位平板，不需要改动设备的主框架结构，整体外形长度控制在180mm，宽度120mm，总高度（含连接器凸起部分）35mm，适配平辊直径120mm-160mm的常规包装机型，进料方向的引导段做了5mm的下沉倒角，避免组件进料时与平板边缘发生剐蹭。从结构细节来看，平板上的定位切口并不是简单的开槽，每个切口边缘都做了0.5mm的R角处理，防止长期运行过程中切口边缘割伤包装膜，同时切口的位置与五组开关的排布完全对应，开关拨杆伸入切口后有0.3mm的活动间隙，既限制了开关的横向偏移，又不会影响开关本身的触发手感。

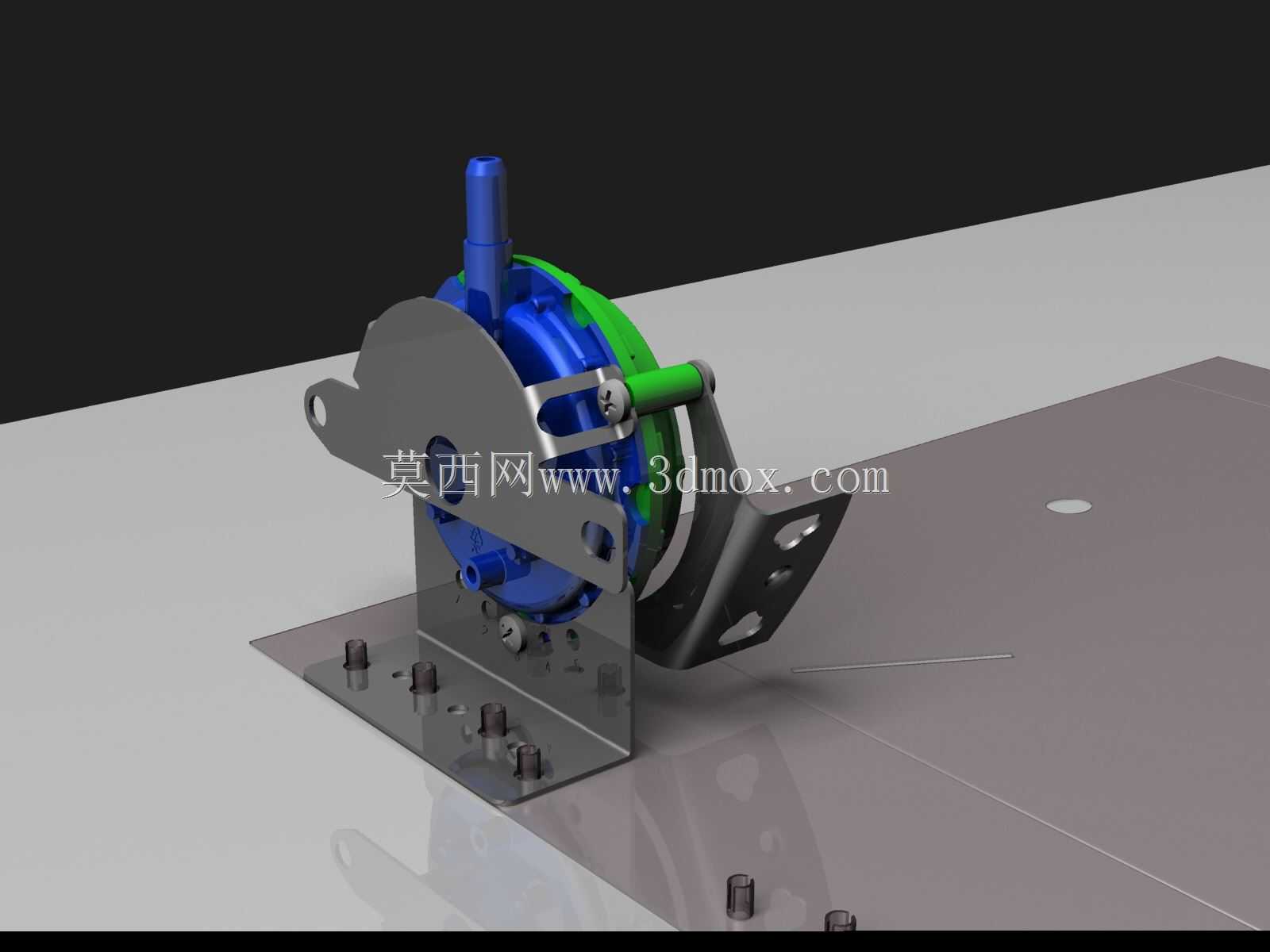

　　公母连接器的选型采用了市面上通用的快插式结构，不需要定制特殊连接件，后期维护更换成本低，连接器的固定座与平板采用嵌入式安装，固定座底部做了定位销孔，更换不同规格的组件时只需要更换对应尺寸的固定座即可，平板主体不需要重新加工，大幅缩短了产线换型的调整时间。在实际工况验证中，这套结构适配厚度0.08mm-0.15mm的常规包装纸，包括铜版纸、淋膜纸、普通PE包装膜都可以稳定运行，卷包后的产品边缘对齐度误差不超过0.5mm，连续运行8小时的包装不良率可以控制在0.2%以下，相比传统的挡块定位结构，不良率下降了近90%。另外结构本身没有易损的运动部件，除了连接器长期插拔可能出现的磨损外，平板主体采用6061铝合金硬质阳极氧化处理，表面硬度达到HV400以上，耐磨性能优异，正常使用情况下使用寿命不低于3年，不需要频繁更换维护。针对不同尺寸的平辊包装需求，这套结构的平板长度可以根据实际包装组件的尺寸做同比例缩放，导向角的角度可以根据包装膜的硬度在12度-18度之间调整，压合间隙可以通过平辊两端的调节螺栓快速调整，不需要拆卸整个结构，操作十分便捷。值得注意的是，在安装时需要保证平板上表面与平辊母线的平行度误差不超过0.1mm，否则会出现包装膜一侧压合过紧、一侧松散的问题，进料工位的组件推送高度需要与平板上表面齐平，避免组件推送时出现翘边，影响后续的卷包效果。
