货架配套抽屉式五斗储物单元结构设计

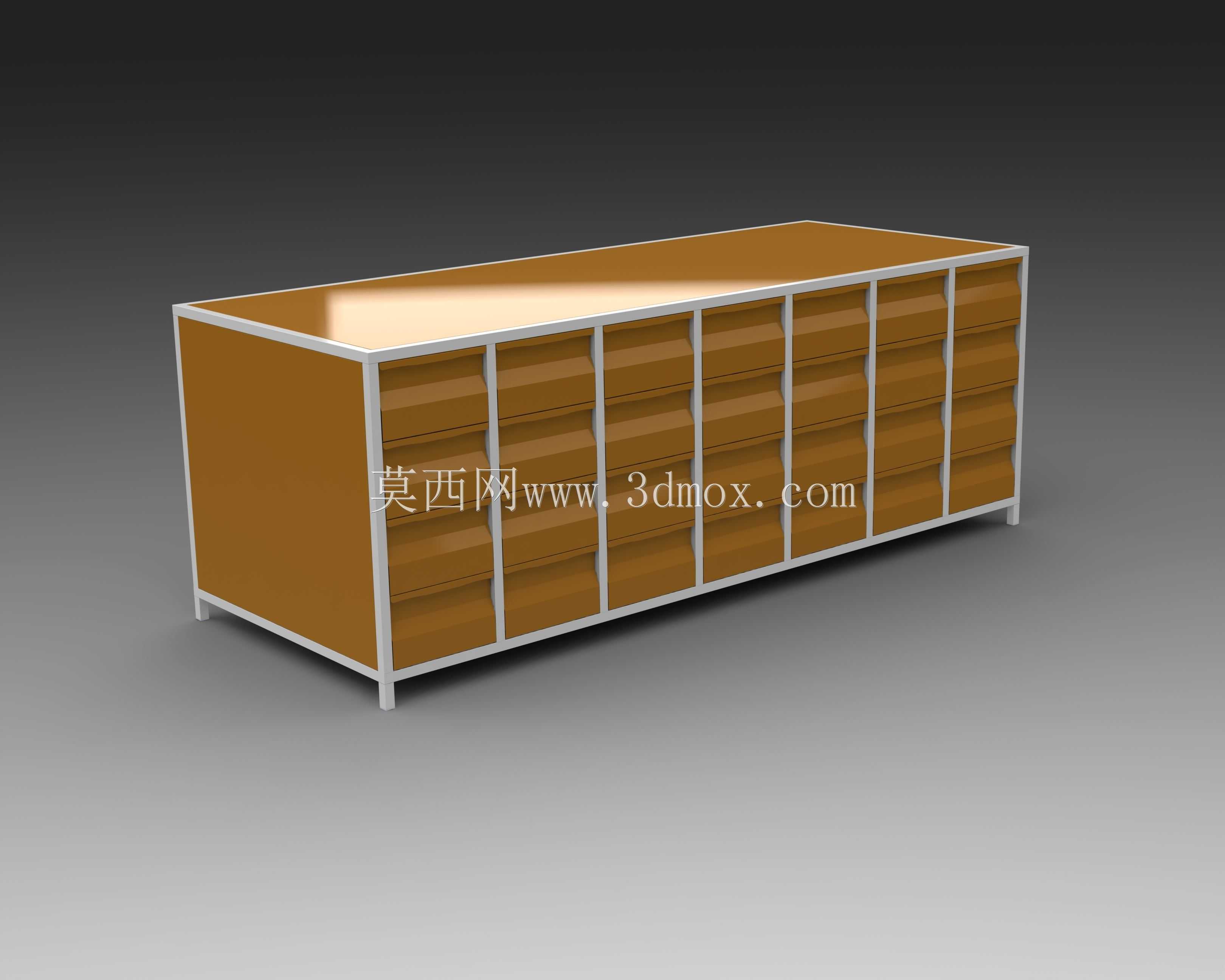

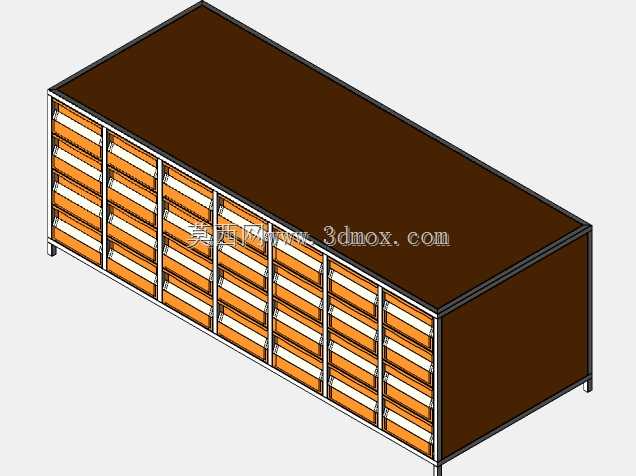

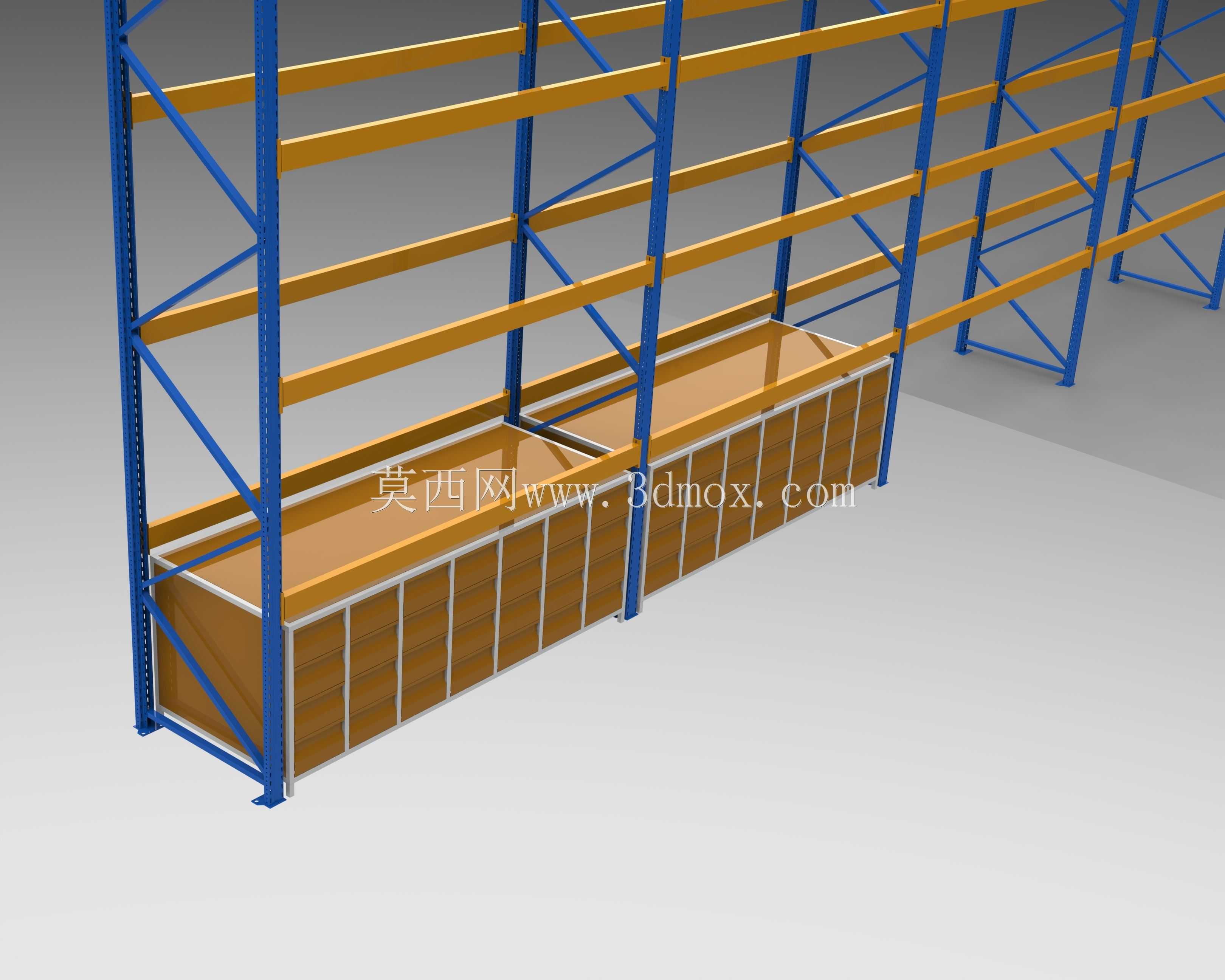

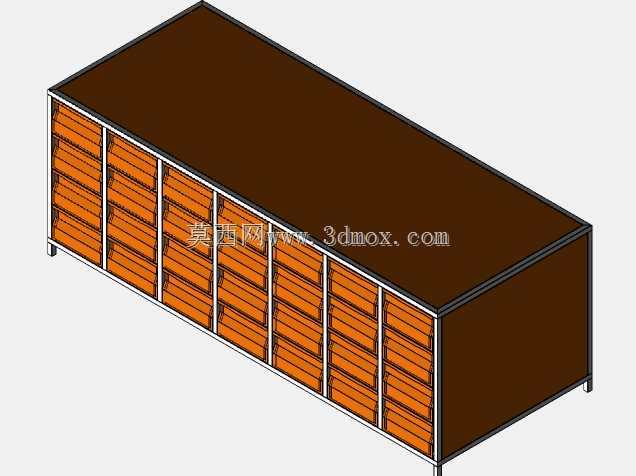

　　这套配套重型横梁式货架的抽屉式储物单元，主要面向生产车间备件仓、电商中小件分拣仓、五金工具库房这类需要对零散物料做分类收纳的场景，解决传统开放式货架存放小规格物料时易掉落、混放、盘点难的实际痛点。日常作业中，这类抽屉单元可以直接嵌入货架底层横梁区间，不需要额外占用地面通道空间，也不需要对原有货架主体做焊接改造，适配常规的重型货架立柱孔距规格，安装时只需要依托货架横梁做承重支撑，抽屉单元的外框架直接卡接在前后横梁上，两侧和货架立柱预留15mm的安全间隙，避免抽拉过程中与立柱斜撑发生剐蹭。从功能设计上看，单元采用五斗分隔结构，每个抽屉的内部净空高度统一为180mm，宽度方向做了等距分隔，单抽屉额定承重25kg，完全满足螺丝、小型五金件、

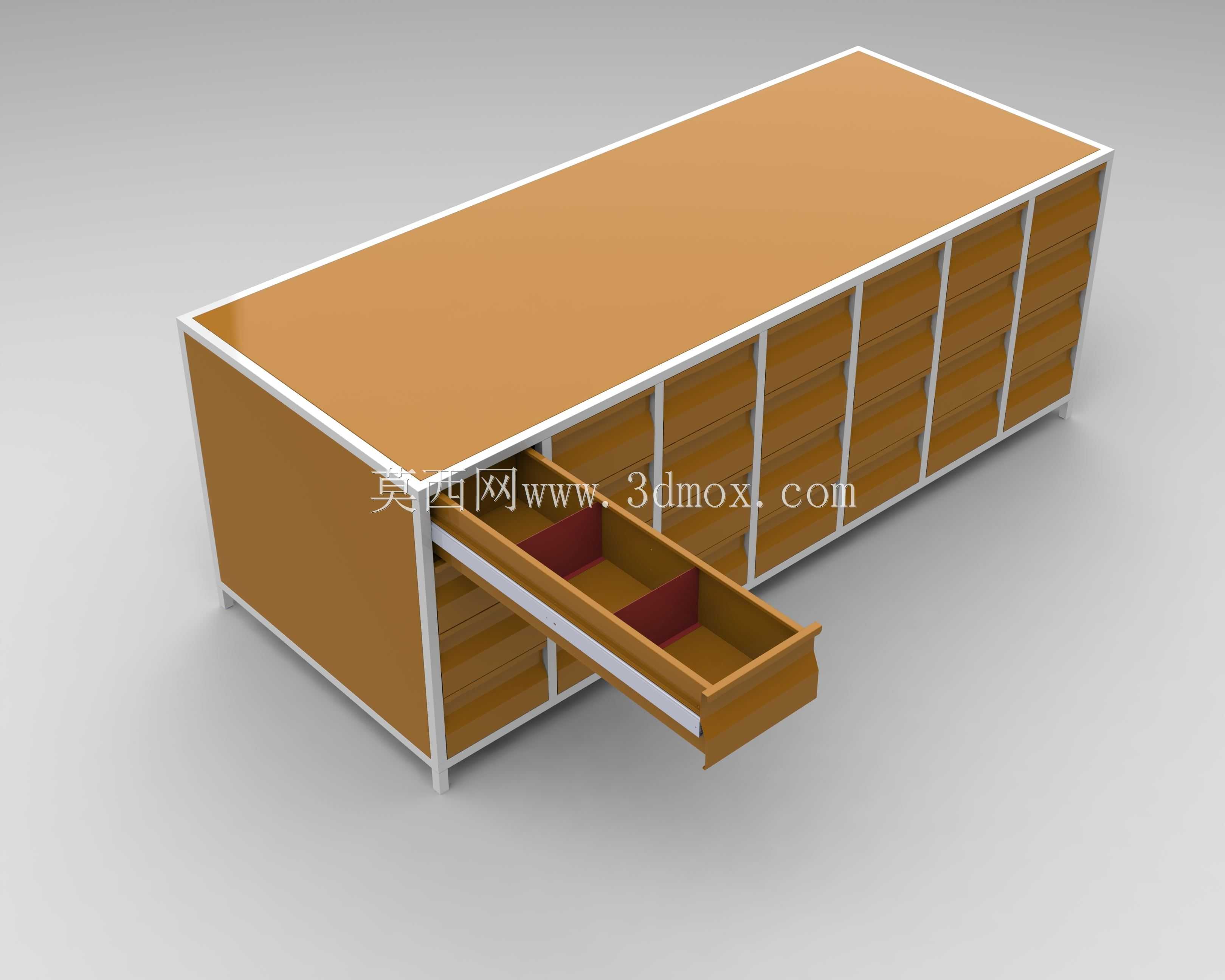

　　电子元器件、工装夹具配件这类零散物料的存放需求；抽屉面板采用内嵌式拉手设计，外凸尺寸控制在8mm以内，不会在货架通道侧形成突出障碍物，避免通道内作业的人员、搬运设备发生磕碰。抽屉的滑动结构采用侧装式静音滑轨，滑轨的固定孔位直接预留在单元侧框架上，现场安装时不需要额外打孔定位，抽拉行程做了限位设计，完全拉出时抽屉尾部保留50mm的搭接量，不会因为抽拉过度出现抽屉倾翻掉落的问题，即便是满载状态下，抽拉阻力也控制在15N以内，作业人员单手即可完成抽拉取放操作。设计过程中，首先考虑的是和现有标准重型货架的适配性，单元整体外形宽度匹配常规三立柱货架的单格净宽，整体高度控制在450mm，刚好适配货架底层距离地面的常规预留高度，

　　深度方向和货架横梁的进深尺寸完全匹配，安装后单元前表面和货架立柱前表面齐平，不会破坏原有货架的整体排布规整度。框架主体采用1.2mm厚的冷轧钢板折弯成型，折弯边做了R3的圆角处理，没有尖锐的外露毛边，避免作业人员取放物料时被划伤；抽屉底板采用1.0mm厚的花纹钢板，表面做防滑处理，即便存放表面光滑的盒装物料，抽拉过程中也不会出现物料滑移错位的问题。每个抽屉的面板上预留了标签卡槽位，可以插入物料标识卡，方便仓管人员快速定位物料位置，盘点时不需要逐个拉开抽屉核对，大幅降低日常盘点的作业量。考虑到仓储环境可能存在的潮湿、粉尘问题，整个单元的表面做了静电喷塑处理，喷塑厚度控制在60-80μm，耐磨防刮，日常清洁只需要用湿抹布擦拭即可，

　　不容易积尘锈蚀。安装边界上，单元底部距离地面预留100mm的间隙，方便地面清洁设备通行，也避免地面潮气直接侵蚀单元底部框架；顶部和上层货架横梁预留20mm的间隙，方便上层横梁的高度调整，不会因为横梁位置微调就和储物单元发生干涉。在实际仓储布局中，这类抽屉单元可以根据物料存储的需求，灵活布置在货架的不同层位，不需要改动货架的整体结构，相比单独配置独立的储物柜，能够大幅节省仓储空间，同时和货架形成一体化的存储体系，作业人员在同一个货架点位即可完成整单物料的拣选，不需要在不同存储设备之间往返走动，有效提升拣选作业效率。结构受力上，单元的承重载荷直接传递到货架横梁上，再通过横梁传递到货架立柱，最终传导到地面，不需要额外做地面固定，单元自身的框架做了横向加强筋设计，满载状态下框架的形变量控制在1mm以内，长期使用不会出现框架变形导致抽屉卡滞的问题。抽屉的后侧做了防脱卡扣设计，即便作业人员抽拉时用力过猛，卡扣也会在抽屉拉出到极限位置时卡住滑轨，避免抽屉整体滑落砸伤作业人员，充分考虑仓储作业的安全需求。
