多层滑移式仓储流利货架结构设计

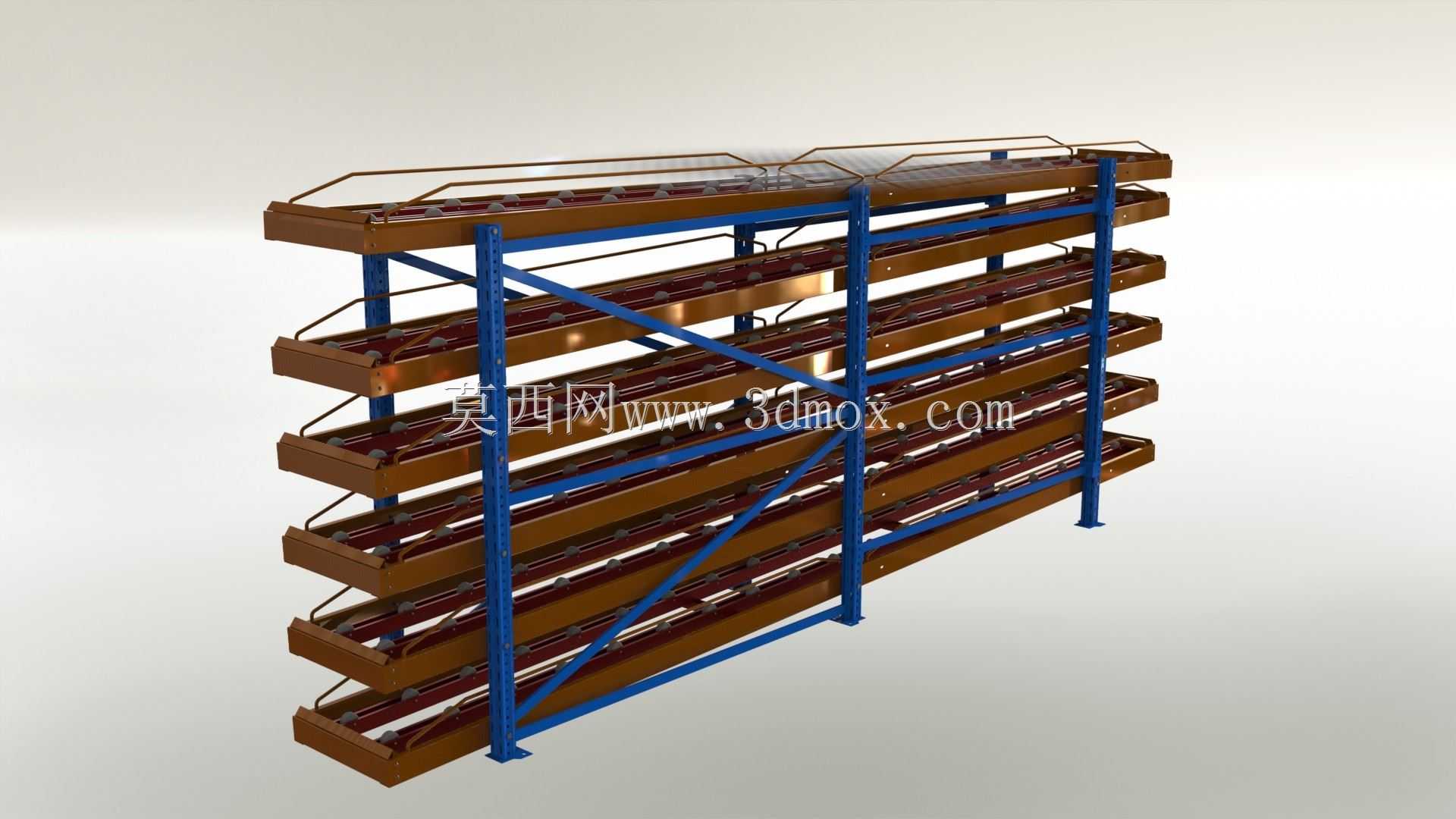

　　这套多层滑移式仓储货架的三维结构，核心面向生产车间线边物料暂存、电商仓储拆零拣选、制造业工序间工件流转这类需要高频取货、遵循先进先出原则的作业场景，区别于普通横梁式静态货架，它的核心功能是依靠每层倾斜布置的流利条，让载具承载的物料依靠自重从入库端滑向出库端，作业人员无需进入货架巷道，在出库侧即可完成取货动作，能大幅压缩拣货行走路径，提升高频周转物料的存取效率。从结构设计逻辑来看，整体采用组装式框架结构，主立柱采用多面冲孔的冷弯薄壁型钢，孔位按照标准节距排布，可根据存储物料的载具高度、单货位承重需求灵活调整层间高度，不需要现场焊接，所有连接部位采用专用卡扣与螺栓组合固定，既保证安装效率，也能在后期仓储布局调整时快速拆解重组。

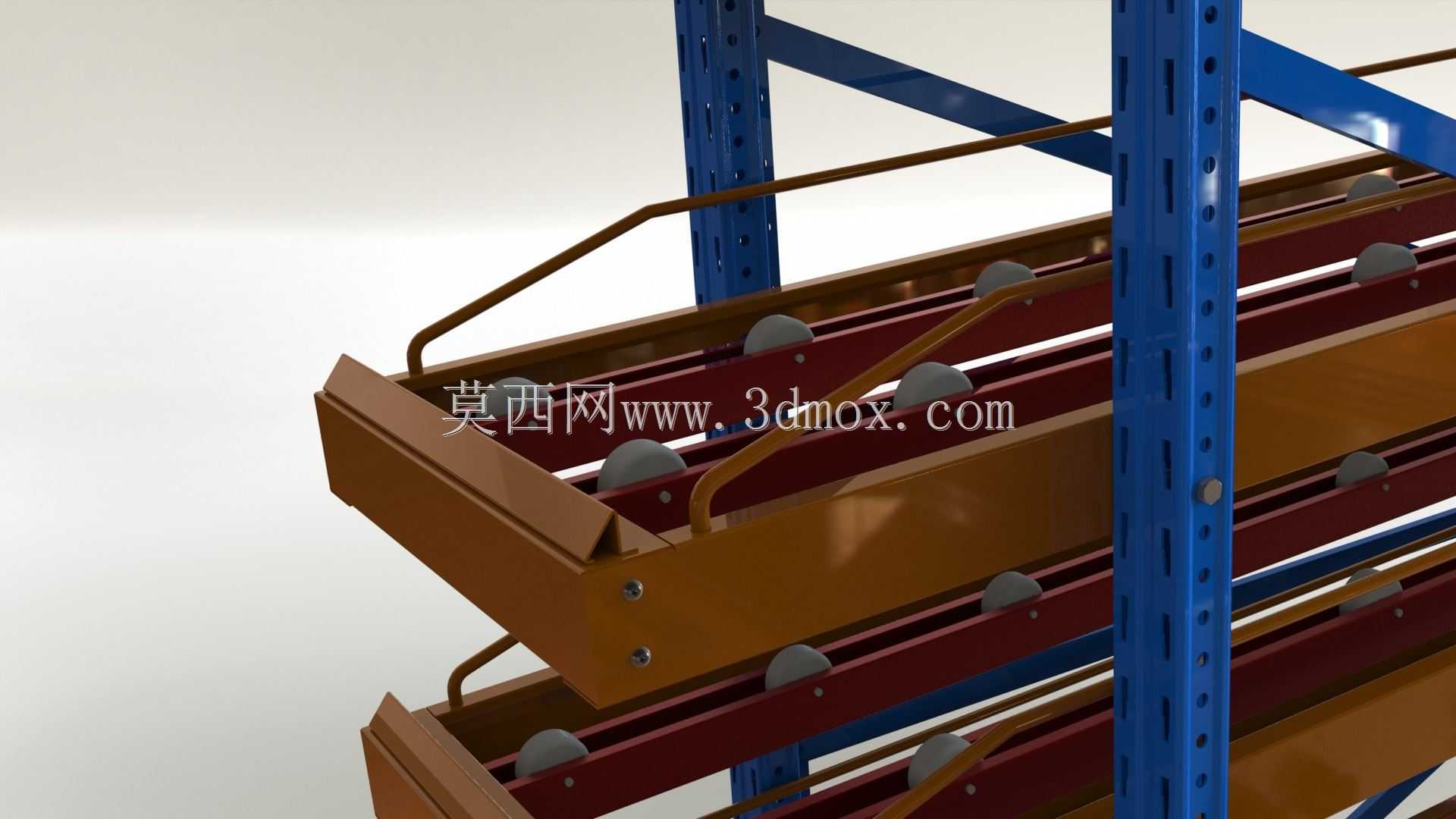

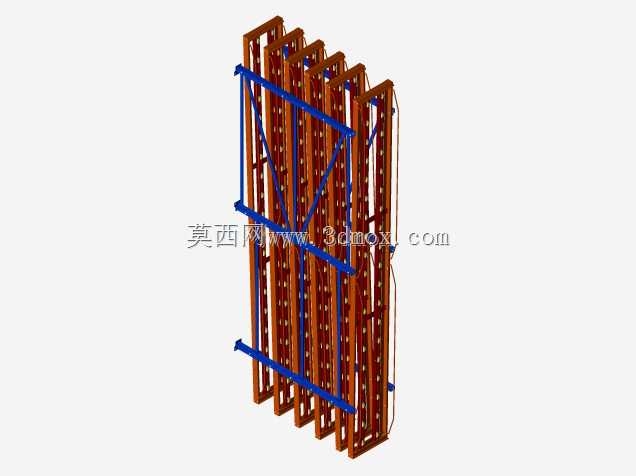

　　每层的滑移轨道采用铝合金流利条搭配工程塑料滚轮，滚轮转动阻力小，单根流利条的承重经过载荷校核，轨道整体按照3%-5%的倾斜角度布置，这个倾角区间是经过实际工况验证的：倾角过小会导致载具滑行卡顿、停滞，倾角过大则会让载具滑行速度过快，撞击端部挡块产生冲击，既会损伤物料，也会带来安全隐患。货架的侧面布置有交叉斜拉支撑，通过螺栓与立柱、层边横梁固定，用来抵消货架满载时的侧向倾覆力矩，提升整体框架的抗侧移刚度，避免叉车作业剐蹭或者物料滑行冲击时出现框架晃动。顶部设置有防护栏结构，防止顶层放置的物料意外滑落，每层的出库端都设置有缓冲挡块与分隔结构，缓冲挡块采用硬质耐磨工程塑料材质，能够吸收载具滑行到端部的冲击力，

　　同时分隔结构将每层划分为独立的货道，每个货道对应一种SKU的物料，避免不同品类物料混放，也能防止载具在滑行过程中出现偏斜卡滞。从安装边界尺寸来看，这类货架的单组标准宽度通常适配600mm、800mm、1200mm几种常用周转箱尺寸，深度方向根据货道存储的载具数量设计，常规单货道可容纳4-6个标准周转箱，整体高度一般控制在2.5米以内，适配人工站立拣选的作业高度，不需要搭配登高设备，安装时需要保证地面平整度误差在允许范围内，立柱底部配置可调脚杯，可微调高度抵消地面不平带来的框架倾斜，保证所有流利条的倾斜角度一致，避免载具滑行时出现跑偏。设计过程中需要重点校核几个关键受力点：首先是立柱的轴向承压能力，要按照每层满载、

　　所有货道都放满载具的最不利工况计算，预留足够的安全系数；其次是层架横梁的抗弯强度，因为流利条的载荷最终都传递到两侧的层横梁上，横梁的挠度需要控制在允许范围内，避免横梁下弯导致流利条倾角变化，影响载具滑行；另外端部挡块的抗冲击能力也需要重点核算，要考虑载具满载时以最大滑行速度撞击挡块的瞬时载荷，保证挡块连接可靠，不会出现断裂脱落。在实际应用中，这类货架通常布置在装配线的侧边，用来存放装配所需的小型零部件，入库端由物料配送人员定期补料，物料沿着流利条滑到出库端，装配作业人员随手即可取到物料，不需要弯腰或者走到货架深处，能有效降低作业疲劳度，同时因为遵循先进先出的流转逻辑，能避免物料长期积压导致的过期、锈蚀等问题，尤其适合电子元器件、汽车小零部件、医药拆零货品这类有批次管理要求的物料存储。另外框架的表面处理采用静电喷塑工艺，蓝色的立柱与棕色的层架边梁区分明显，既起到防腐防锈的作用，也能在仓储环境中起到视觉标识作用，作业人员可以快速识别货架的结构边界，减少作业碰撞。
