多层圆盘式玻璃周转放置架结构设计

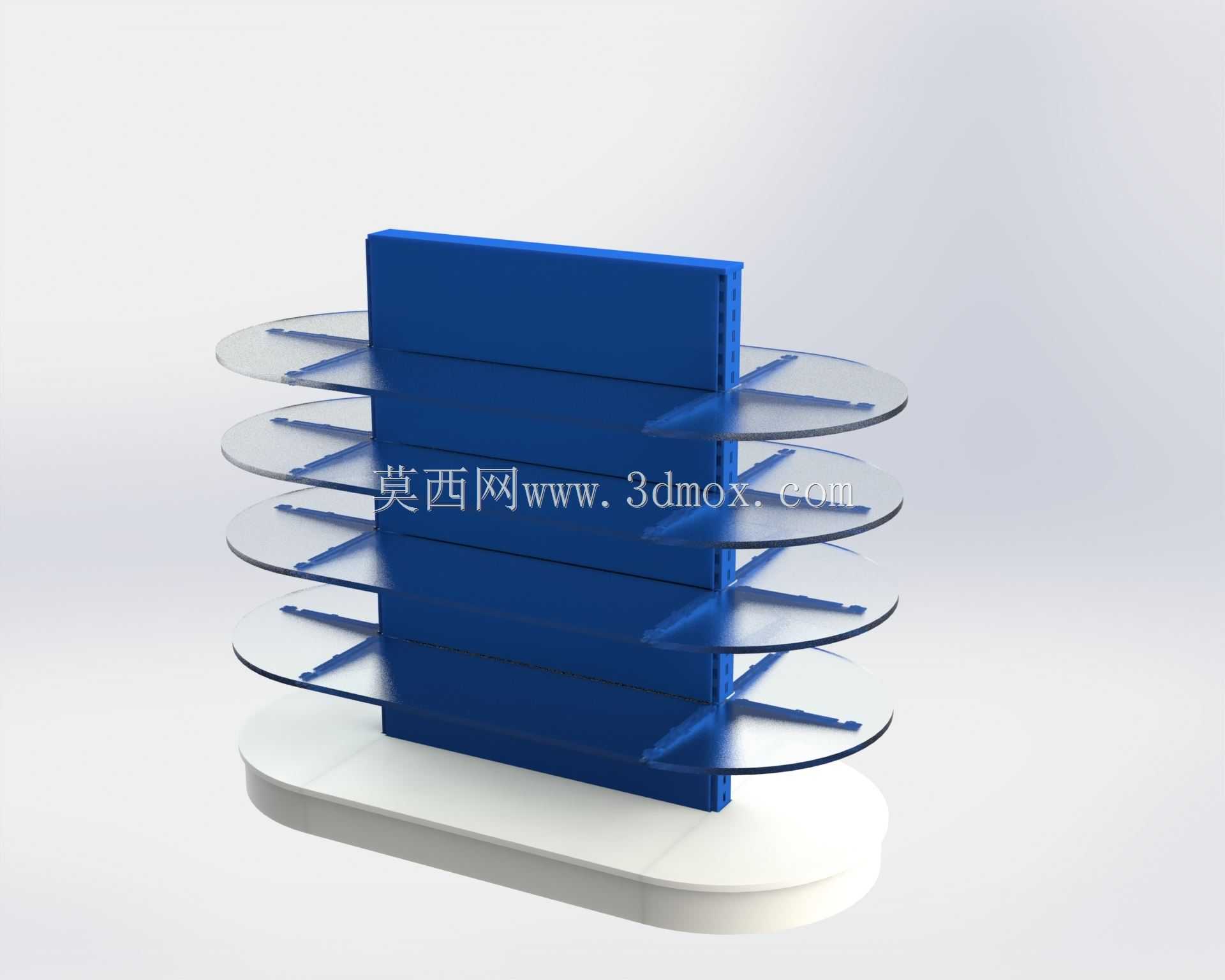

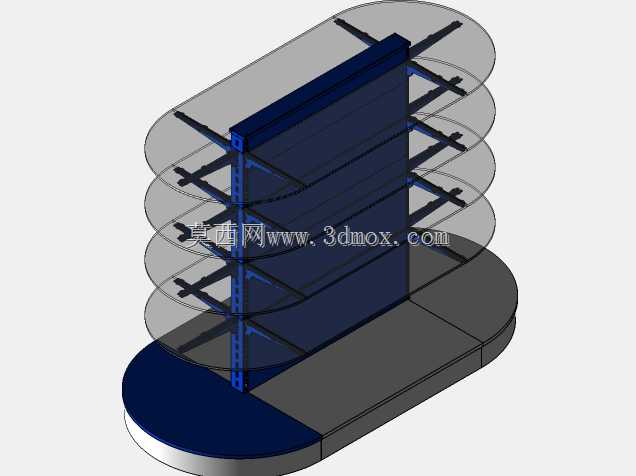

　　该玻璃架装置主要面向玻璃加工车间、实验室玻璃器皿存放区、光学元件中转工位的物料暂存场景，针对圆形玻璃片、薄型玻璃圆盘类工件的竖直放置易磕碰、叠放易刮花、取放效率低的痛点设计，可适配直径在适配区间内的圆形玻璃工件，单层层板可同时承托多片同规格玻璃件，层间预留足够操作空间，避免取放时相邻层工件发生剐蹭。整体结构采用立式中置立柱搭配多层悬臂托板的布局，底部设置椭圆型落地底座，底座与地面接触面积经过核算，可保证满载状态下整体重心落在支撑面范围内，无侧翻风险，底座边缘做圆角过渡，避免车间通行时剐蹭人员裤腿或周转设备。中间的蓝色立柱为核心承载构件，采用型材拼接结构，立柱两侧预留等间距安装孔位，可根据存放玻璃件的直径、

　　厚度灵活调整每层托板的安装高度，适配不同规格工件的存放需求，无需额外加工定制配件，调整时仅需松开紧固件即可完成层板位置变动，适配产线快速换产的使用需求。每层的托板采用十字交叉悬臂结构，托板表面做平整化处理，与玻璃接触的位置预留软质垫层安装槽，实际使用时可粘贴橡胶或毛毡垫层，避免玻璃件与硬质金属托板直接接触产生划痕，十字托板的四个延伸臂长度经过匹配设计，可稳定承托圆形玻璃件的四个受力点，承托时玻璃件中心与立柱中心重合，保证每层载荷均匀传递到主立柱上，避免偏载导致的立柱变形。托板与立柱的连接采用嵌入式卡扣加紧固件双重固定的方式，可承受满载时的垂直载荷与轻微侧向冲击力，适配车间内周转时的轻微震动场景，不会出现托板滑脱、工件掉落的问题。

　　顶部设置封板结构，可阻挡车间顶部落尘直接掉落在最上层玻璃件表面，减少工件清洁工作量。整体安装时无需额外打地栓固定，仅需将底座放置在平整的硬化地面即可投入使用，设备整体外轮廓无突出尖锐结构，所有外露边角均做倒钝处理，符合车间工位器具的安全设计要求。在实际产线应用中，该装置可放置在玻璃切割工位、磨边工位、清洗工位旁作为临时中转存放架，也可放置在质检区作为待检工件存放架，相比传统的平放式玻璃存放架，立式多层结构可节省60%以上的地面占用空间，取放工件时无需反复抬叠上层工件，单工位取放效率可提升40%以上，同时可避免叠放导致的玻璃件表面压痕、刮伤问题，降低薄型玻璃件的中转损耗率。设计过程中针对不同厚度玻璃件的承重需求做了受力仿真验证，

　　每层托板的额定载荷可满足常规厚度圆形玻璃件的存放要求，立柱的抗弯强度经过校核，在满载偏载10%的极端工况下，立柱变形量仍在允许范围内，不会出现永久性变形。底座采用加厚板材折弯焊接成型，焊接位置做打磨平整处理，整体表面做喷塑防锈处理，可适应车间内潮湿、有轻微切削液飞溅的使用环境，长期使用不会出现锈蚀掉漆的问题。托板的悬臂边缘做向上微翘的限位结构，可防止玻璃件受外力滑动从托板边缘滑落，限位结构高度控制在3mm以内，不会阻碍工件的水平取放操作，操作人员可单手将玻璃件平稳放置到托板上，也可单手将工件取下，操作便捷性符合工位作业的人机工程要求。
